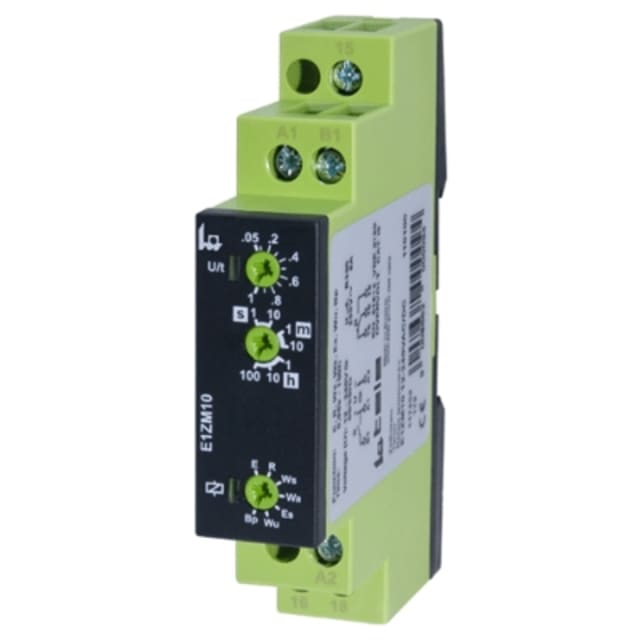

Relais temporisé multifonction 24-240V AC/DC E1ZM10

Relais temporisé multifonction pour automatiser plusieurs séquences avec un seul module

Ce relais temporisé multifonction E1ZM10 est conçu pour la gestion de temporisations en tableau électrique lorsque plusieurs logiques de commande doivent être couvertes dans un format modulaire compact. Il permet de réaliser différentes fonctions temporisées courantes avec un seul appareil, ce qui simplifie le choix du matériel pour les automatismes de commande, les séquences de démarrage, les temporisations de maintien ou les cycles de commutation.

Grande plage d’alimentation 24 à 240 V AC/DC pour une intégration plus souple

Grâce à son alimentation étendue de 24 à 240 V en AC comme en DC, ce relais temporisé s’intègre facilement dans de nombreuses architectures de commande sans multiplier les variantes de tension. Cette polyvalence est particulièrement utile en maintenance, en rénovation d’armoires et dans les installations où les tensions de commande peuvent varier selon les équipements en place.

Plage de temporisation très large pour les réglages courts comme les cycles longs

Avec une plage de temporisation de 0,05 seconde à 360000 secondes, ce relais couvre aussi bien les besoins de temporisation très brève que les séquences longues. Il convient ainsi aux commandes nécessitant un décalage précis à l’enclenchement, une temporisation à la retombée ou des cycles intermittents, sans ajouter de module dédié pour chaque usage. Cette amplitude de réglage en fait une solution adaptée aux applications de commande technique, de signalisation ou de gestion séquentielle.

Fonctions temporisées utiles pour les automatismes courants

Ce modèle prend en charge plusieurs fonctions recherchées en automatisme modulaire, notamment le retard à l’enclenchement, le retard à la retombée, la fonction passage à l’enclenchement, la fonction passage au déclenchement ainsi que le clignotement commençant par pause à temps fixe. Cette combinaison permet de répondre à des scénarios d’exploitation variés avec un seul relais temporisé, tout en gardant une lecture claire de la logique de commande dans le coffret.

1 contact inverseur temporisé pour piloter la commande en sortie

L’appareil dispose d’une sortie temporisée par 1 contact inverseur, pratique pour commuter un circuit de commande en ouverture ou en fermeture selon le besoin de l’installation. Cette configuration est bien adaptée aux usages où l’on souhaite commander un contacteur, une signalisation, un circuit auxiliaire ou une séquence de commutation avec une logique temporisée simple et lisible.

Format modulaire étroit pour coffret et tableau électrique

Avec une largeur de seulement 17,5 mm, une hauteur de 87 mm et une profondeur de 60 mm, ce relais temporisé multifonction trouve facilement sa place dans les tableaux et coffrets où l’optimisation de l’espace est essentielle. Son encombrement réduit permet de conserver une implantation propre sur rail dans les rangées modulaires, tout en facilitant l’ajout d’une fonction temporisée sans refonte importante de l’existant.

Raccordement à vis pour une mise en œuvre directe en environnement de distribution

Le raccordement électrique à vis convient aux habitudes de câblage en appareillage modulaire et permet une connexion directe des conducteurs dans l’armoire. Ce mode de connexion est apprécié pour les interventions en tableau, qu’il s’agisse d’un montage neuf, d’un remplacement ou d’une adaptation de commande, notamment lorsque la lisibilité du câblage et la tenue mécanique des connexions sont recherchées.
