Relais temporisé multifonction pour pilotage précis des automatismes

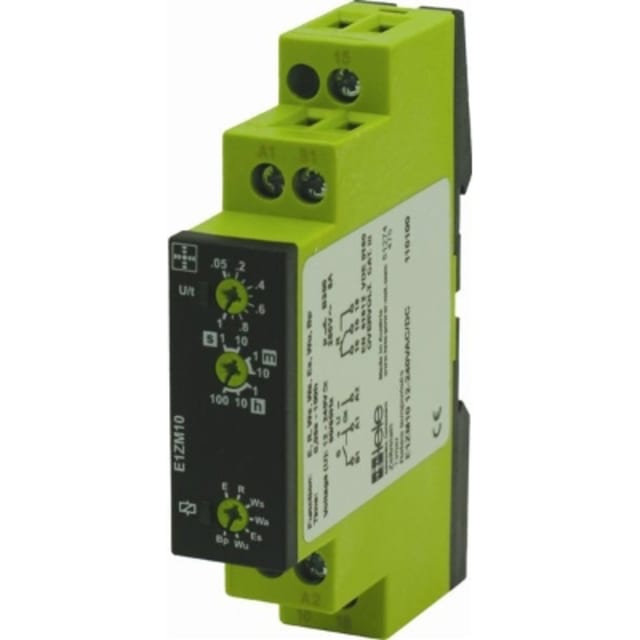

Le relais temporisé 12-240V AC/DC E1ZM10 est conçu pour gérer des séquences de commande temporisées dans les tableaux électriques et les automatismes modulaires. Son format compact sur rail DIN et son fonctionnement multifonction en font une solution adaptée aux installations où l’on recherche à la fois souplesse de réglage et encombrement réduit. Il convient particulièrement pour temporiser une commande, retarder une action ou générer un cycle de fonctionnement dans des circuits de commande.

Grande polyvalence d’alimentation pour la maintenance et le neuf

Grâce à sa large plage d’alimentation de 12 à 240 V en AC/DC, ce relais temporisé simplifie le choix du bon appareillage dans de nombreuses configurations. Cette polyvalence est un avantage concret en maintenance, en rénovation ou en création d’armoire, car elle permet d’intégrer le relais sur différents niveaux de tension de commande sans multiplier les références. Cela facilite aussi les remplacements dans des installations existantes.

Plage de temporisation étendue pour des usages très variés

Avec un domaine de temporisation de 0,05 à 360000 secondes, ce relais couvre aussi bien les besoins de temporisation très courte que les cycles longs. Il peut ainsi être utilisé pour des fonctions de démarrage différé, de maintien temporaire, de séquencement ou de clignotement selon l’application. Cette large amplitude de réglage permet d’adapter précisément le comportement du circuit de commande sans ajouter d’équipements complémentaires.

Fonctions temporisées utiles pour les circuits de commande

Ce modèle intègre plusieurs fonctions recherchées en automatisme modulaire, notamment la temporisation à l’enclenchement, la temporisation à la retombée, la fonction de passage à l’enclenchement, la fonction de passage au déclenchement ainsi qu’un mode clignotant commençant par pause à temps fixe. Cette configuration permet de répondre à de nombreux scénarios de pilotage : gestion d’un ventilateur, commande d’éclairage temporisé, séquence simple sur contacteur auxiliaire ou traitement d’un signal de commande dans un coffret.

Sortie inverseur 8 A pour une intégration claire et efficace

Le relais dispose d’une sortie différée de type inverseur et d’un courant nominal de 8 A, ce qui le rend adapté au pilotage de circuits de commande et de charges compatibles avec ce calibre. La présence d’un contact inverseur apporte davantage de souplesse au câblage pour gérer selon le besoin une logique d’ouverture ou de fermeture. Ce type de sortie est particulièrement pratique pour intégrer une temporisation dans une chaîne de commande sans complexifier inutilement le schéma.

Format modulaire étroit pour tableaux et coffrets

Avec une largeur de 17,5 mm, une hauteur de 87 mm et une profondeur de 60 mm, ce relais temporisé s’intègre facilement dans les tableaux électriques où l’espace disponible est compté. Son faible encombrement permet d’optimiser l’implantation des appareillages modulaires tout en conservant une lecture propre du câblage. C’est un point important pour les armoires compactes, les coffrets divisionnaires techniques et les ensembles de commande nécessitant plusieurs fonctions sur une même rangée.

Raccordement à vis pour un câblage simple en environnement technique

Le raccordement à vis convient aux usages courants en matériel électrique et permet une connexion directe, pratique lors du montage comme lors des opérations de maintenance. Ce mode de raccordement est apprécié pour son accessibilité et pour la tenue du câblage dans les tableaux de distribution et de commande. Pour l’installateur, cela contribue à une mise en œuvre claire, rapide et adaptée aux habitudes de câblage en appareillage modulaire.

Un choix pertinent pour les besoins de temporisation en tableau électrique

Ce relais temporisé E1ZM10 s’adresse aux professionnels et aux acheteurs techniques recherchant un appareil compact, multifonction et simple à intégrer dans une logique de commande. Il est particulièrement indiqué pour les applications nécessitant une temporisation réglable, une alimentation universelle AC/DC et un contact inverseur unique dans un encombrement réduit. Pour un tableau électrique, un coffret de commande ou une rénovation d’automatisme, il apporte une réponse précise et lisible aux besoins de temporisation courants.
