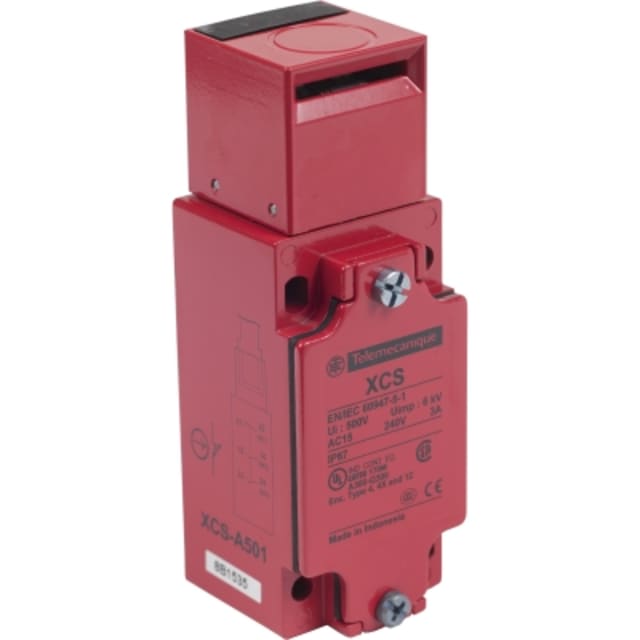

Interrupteur de sécurité à clé languette XCSA501

Interrupteur de sécurité à clé languette pour protection de machine

L’interrupteur de sécurité à clé languette XCSA501 est conçu pour la surveillance des protecteurs mobiles, capots et portes d’accès sur machines industrielles. Son principe à clé languette permet de contrôler précisément la position d’ouverture ou de fermeture d’un protecteur et de déclencher l’arrêt de la machine à l’ouverture. Cette configuration convient aux applications où la sécurisation d’un accès opérateur doit s’intégrer proprement dans une chaîne de sécurité machine.

Boîtier métallique adapté aux environnements industriels exigeants

Ce modèle se distingue par un boîtier métallique compact qui facilite son intégration sur de nombreux bâtis, carters et portes de protection. Avec des dimensions de 40 mm de largeur, 114 mm de hauteur et 44 mm de longueur, il reste simple à positionner même lorsque l’espace est compté. Son indice de protection IP67K en fait une solution particulièrement adaptée aux environnements exposés à la poussière, aux projections d’eau et aux contraintes d’exploitation intensives.

Fonction de sécurité avec ouverture forcée pour arrêt à l’ouverture

L’XCSA501 est adapté aux fonctions de sécurité et dispose d’une ouverture forcée, un point essentiel pour les circuits de sécurité de machine. Cette conception permet d’obtenir une action mécanique directe sur le contact de sécurité lors du changement d’état du protecteur. Pour l’exploitant et l’intégrateur, cela se traduit par une commande claire du type ouverture de porte = arrêt de la machine, avec une logique parfaitement cohérente pour la protection des zones dangereuses.

Configuration de contacts pratique pour commande et retour d’état

L’appareil intègre 1 contact à ouverture et 2 contacts à fermeture, avec élément de contact à passage lent. Cette combinaison est intéressante pour gérer à la fois la fonction de sécurité et des informations complémentaires de signalisation ou de contrôle de séquence selon l’architecture retenue. Elle permet par exemple de dissocier plus facilement la coupure de sécurité et un retour d’information vers l’automatisme ou le circuit de commande.

Raccordement simple pour intégration sur machine

Le raccordement électrique s’effectue par introduction du câble en PG, un choix apprécié dans les environnements industriels pour une mise en œuvre robuste et directe. Ce type d’entrée facilite le câblage sur site et l’intégration dans des installations existantes ou en première monte. L’absence d’interface de communication sécurisée confirme une logique d’utilisation orientée câblage filaire classique, particulièrement adaptée aux architectures industrielles éprouvées.

Comportement électrique compatible avec les circuits de commande

L’interrupteur convient à des usages de commande en AC-15 et DC-13 avec des valeurs de service adaptées aux circuits de contrôle industriels. Il admet notamment 6 A en AC-15 à 125 V, 3 A en AC-15 à 230 V, 0,55 A en DC-13 à 125 V et 0,27 A en DC-13 à 230 V. Ces caractéristiques permettent de l’intégrer dans de nombreux schémas de commande de protecteurs, d’interverrouillage fonctionnel et de remontée d’état sans surdimensionnement inutile.

Une solution pertinente pour capots, carters et portes de sécurité

Ce type d’interrupteur de position de sécurité est particulièrement adapté aux machines-outils, cellules automatisées, convoyeurs, équipements d’emballage ou installations techniques nécessitant un contrôle fiable de l’accès. Grâce à sa tête à clé languette et à son format industriel, l’XCSA501 répond bien aux montages sur portes battantes ou protecteurs mobiles, lorsque l’objectif est de sécuriser l’accès tout en conservant une intégration mécanique nette et professionnelle.

Plage de fonctionnement conçue pour l’exploitation en atelier

Avec une température ambiante de fonctionnement de -25 à 70 °C, ce modèle s’intègre dans des conditions d’exploitation variées, en intérieur industriel comme dans des zones techniques soumises à des écarts thermiques. L’absence d’indicateur de fonction et d’interface additionnelle oriente clairement le produit vers une fonction essentielle, dédiée à la détection de position de protecteur et à la sécurité machine, sans complexité superflue.
