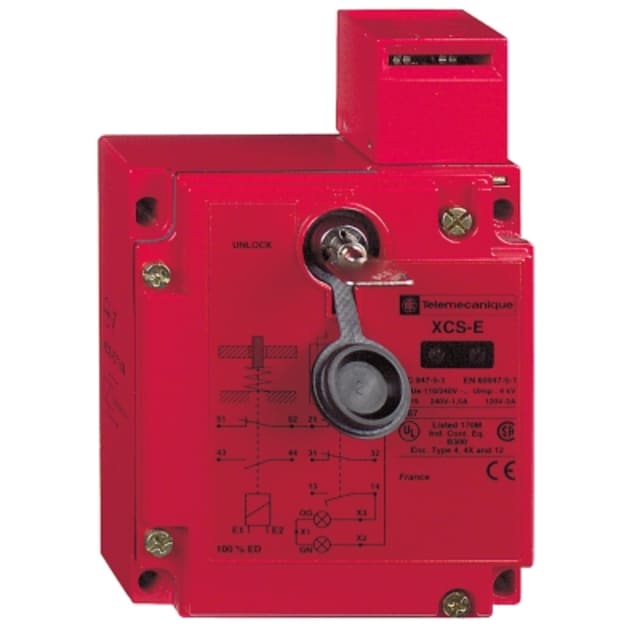

Interrupteur de sécurité à clé languette XCSE7311

Interrupteur de sécurité à clé languette pour protection de porte de machine

L’interrupteur de sécurité à clé languette XCSE7311 est conçu pour le contrôle d’accès des protecteurs mobiles sur machines et équipements industriels. Son principe de fonctionnement par clé permet de surveiller l’ouverture et la fermeture d’un carter, d’une porte ou d’un capot, tout en intégrant une fonction d’interverrouillage électromagnétique adaptée aux applications de sécurité machine. Cette configuration en fait un choix pertinent pour les installations où l’arrêt de la machine et le maintien du protecteur fermé doivent être gérés de façon coordonnée.

Interverrouillage électromagnétique 24 V avec verrouillage au repos

Ce modèle fonctionne en 24 V AC/DC et repose sur un principe de courant de repos : le verrouillage est maintenu lorsque l’électro-aimant n’est pas alimenté, puis le déverrouillage s’effectue à l’alimentation. Ce mode de fonctionnement est particulièrement recherché pour les architectures de sécurité nécessitant un maintien du protecteur en position verrouillée en cas de coupure d’énergie. La force de verrouillage de 2000 N apporte un maintien élevé, utile sur les accès soumis aux vibrations, aux efforts mécaniques ou aux manipulations répétées.

Configuration de contacts 2 ouverture + 1 fermeture à action lente

L’appareil intègre 2 contacts à ouverture et 1 contact à fermeture, avec éléments de contact à passage lent. Cette combinaison permet d’assurer la remontée d’information de sécurité tout en conservant un contact supplémentaire pour la signalisation ou l’intégration à la logique de commande. Pour l’installateur et l’intégrateur, cette composition facilite l’exploitation dans des circuits de surveillance de protecteur, avec une lecture claire de l’état de porte et de l’état de verrouillage selon l’architecture retenue.

Boîtier métallique compact pour environnement industriel exigeant

Avec son boîtier métallique de forme parallélépipédique, ce contacteur de sécurité est adapté aux environnements industriels où la robustesse mécanique du matériel est un critère important. Ses dimensions de 98 mm de largeur, 146 mm de hauteur et 44 mm de longueur permettent une intégration sur de nombreux bâtis, huisseries ou châssis de machine. Ce format favorise un montage propre sur protecteur coulissant, battant ou capot articulé, tout en conservant une implantation lisible en maintenance.

Indice de protection IP67K et usage en ambiance industrielle

Le XCSE7311 dispose d’un indice de protection IP67K, ce qui le destine aux environnements exposés à la poussière, aux projections d’eau et aux conditions d’exploitation soutenues. Sa plage de température de fonctionnement de -25 à +40 °C permet son utilisation dans de nombreuses zones de production, de conditionnement ou d’automatisme. Pour les machines implantées en atelier ou en process, cette protection contribue à sécuriser le fonctionnement du dispositif dans la durée d’exploitation courante.

Raccordement pratique par entrées Pg pour câblage de terrain

Le raccordement électrique s’effectue par introduction du câble PG, une exécution appréciée pour les montages industriels traditionnels nécessitant un câblage terrain net et sécurisé. Cette conception simplifie l’intégration dans une armoire ou directement sur machine selon la configuration de l’installation. Elle convient bien aux projets de rétrofit comme aux équipements neufs, lorsque l’on recherche un interrupteur de sécurité à clé languette compatible avec des méthodes de câblage industrielles éprouvées.

Signalisation visuelle de l’état de fonctionnement

La présence d’un indicateur de fonction apporte une lecture visuelle utile de l’état du dispositif. Cet apport est intéressant pour les opérations de diagnostic, de mise en service et de maintenance, en permettant une identification plus rapide de la situation du verrouillage ou du protecteur selon le câblage mis en œuvre. Sur machine, cette visibilité améliore le confort d’exploitation et aide à réduire les vérifications inutiles lors des interventions techniques.

Un choix adapté aux fonctions de sécurité sur machines et protecteurs mobiles

Prévu pour les fonctions de sécurité, ce modèle répond aux besoins des applications d’interverrouillage de protecteurs dans l’industrie, notamment lorsque la porte ne doit pas être libérée immédiatement sans autorisation électrique. L’absence de déverrouillage d’urgence et de déverrouillage auxiliaire oriente ce produit vers des configurations où la logique de déverrouillage est pilotée de manière contrôlée par le système. Pour un projet de sécurité machine, cet interrupteur de sécurité à clé languette constitue ainsi une solution précise pour la surveillance et le verrouillage d’accès industriels.
