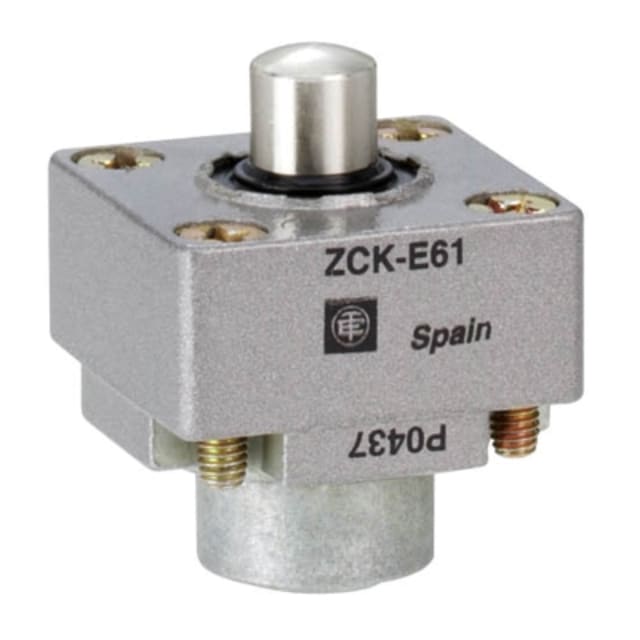

Tête d’interrupteur de position poussoir acier ZCKE61
Tête d’interrupteur à poussoir métallique ZCKE61, compatible série XCKJ. Commande rectiligne robuste avec tige en dôme de 10 mm, idéale pour équiper un fin de course industriel fiable et précis.
22.17€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 22.17€ | 0% |
| 3-5 | 21.73€ | 2% |
| 6-10 | 21.50€ | 3% |
| 11+ | 21.28€ | 4% |
Poussoir métallique d’extrémité pour détecter un mouvement rectiligne
La tête ZCKE61 utilise un poussoir métallique à rappel par ressort actionné en bout. Son mouvement rectiligne convient à la détection d’une pièce, d’une butée ou d’un organe mécanique qui vient appuyer directement dans l’axe. La commande s’effectue ainsi sans levier ni galet intermédiaire.
Compatibilité XCKJ pour composer un interrupteur de position modulaire
ZCKE61 est une tête de la gamme XC Standard conçue pour les corps d’interrupteurs de position XCKJ compatibles. Elle ne constitue pas un interrupteur complet à elle seule. Le corps, les contacts et l’entrée de câble doivent donc être sélectionnés séparément ou déjà présents dans l’équipement à remettre en état.
Ouverture positive intégrée pour une détection mécanique maîtrisée
La fiche Telemecanique Sensors indique une ouverture positive et une action en bout. Lorsque le poussoir est correctement sollicité, la tête transmet le mouvement au bloc de contacts associé. Cette caractéristique aide à définir un montage où la course de la pièce mobile agit de façon directe et prévisible sur l’interrupteur.
Corps de tête métallique adapté aux environnements industriels standards
La tête et son actionneur sont métalliques, tandis que la documentation la classe pour un environnement industriel standard. La température ambiante de fonctionnement annoncée s’étend de -25 à 70 °C. Ces données permettent de vérifier l’adéquation avec la machine sans attribuer à la tête seule l’indice de protection du détecteur complet.
Montage à aligner avec la course réelle de la pièce mobile
Le poussoir doit être positionné face au déplacement, avec une course suffisante sans choc ni surcourse excessive. La référence exacte du corps XCKJ et les conditions de fixation doivent être contrôlées avant remplacement. Un bon alignement limite les efforts latéraux, auxquels un poussoir d’extrémité n’est pas destiné.
Documentation PDF
Caractéristiques techniques
| Exécution de l'élément de commande | tige commande en dôme |
|---|---|
| Type d'actionneur | poussoir métallique |
| Forme de l'actionneur | poussoir d'extrémité |
| Matériau de l'actionneur | métal |
| Diamètre de l'actionneur | 10 mm |
| Compatibilité | série XCKJ |
| Type de mouvement | rectiligne |
Produits de la même marque dans la catégorie la plus précise
Cette tête poussoir ZCKE61 est-elle compatible avec un boîtier XCKJ ?
Oui, cette tête d’actionneur ZCKE61 est donnée comme compatible avec la série XCKJ. Elle s’utilise sur les fins de course de cette famille, en association avec le corps correspondant.
Peut-on remplacer uniquement la tête ZCKE61 sans changer tout le fin de course ?
Oui, sur cette gamme modulaire, la tête peut être remplacée séparément du corps si le boîtier XCKJ est prévu pour cette compatibilité. Cela permet de conserver le corps existant lorsque seule la tête est usée ou endommagée.
Quel type de mouvement faut-il pour actionner cette tête ?
Cette tête fonctionne par mouvement rectiligne. Elle est donc adaptée à une action directe, sans levier ni galet, lorsque le montage de l’application pousse axialement sur l’actionneur.
Dans quel cas choisir une tête poussoir métallique plutôt qu’un modèle à levier ?
On choisit une tête poussoir métallique quand l’actionnement se fait par contact direct et rectiligne, avec une course simple et répétitive. C’est pertinent pour des arrêts de position, des butées ou des mécanismes qui viennent pousser l’actionneur en ligne.
Faut-il vérifier le sens et l’alignement du mécanisme avant montage ?
Oui, il faut vérifier que le mécanisme vient bien appuyer dans l’axe du poussoir et que la course disponible est suffisante. Un mauvais alignement peut provoquer un actionnement incomplet ou une usure prématurée.
Que vérifier avant de commander cette tête de remplacement ?
Il faut confirmer la référence du corps ou de la série, ici XCKJ, ainsi que la compatibilité exacte de la tête avec votre montage existant. En cas de doute, comparez la référence du boîtier et celle de la tête déjà en place avant commande.
