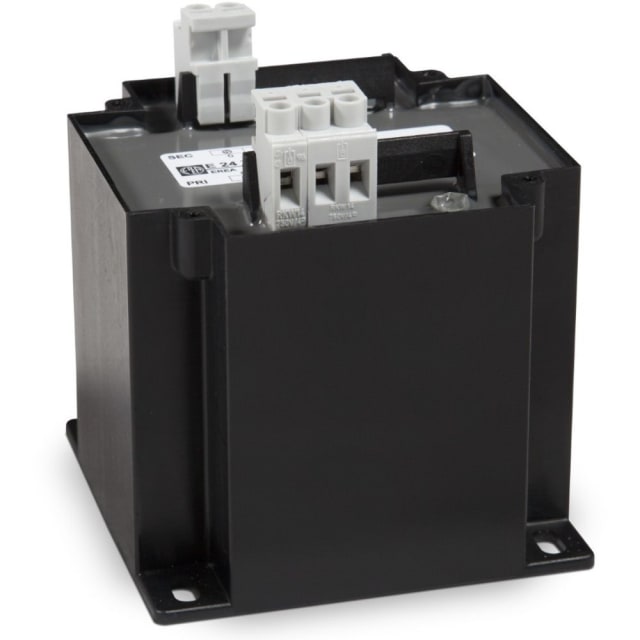

Transformateur de sécurité monophasé IP20 24V 250VA 2404

Transformateur de sécurité monophasé 24V 250VA IP20 : une alimentation fiable pour vos équipements basse tension

Ce transformateur de sécurité monophasé est conçu pour alimenter des circuits en 24 V à partir d’une alimentation primaire 230 V ou 400 V, avec une puissance apparente de 250 VA. Référencé 2404 et identifié commercialement E 24TS250, il s’intègre dans les installations électriques où la séparation et l’abaissement de tension sont nécessaires pour sécuriser les usages en basse tension.

Avec son indice de protection IP20, ce transformateur est destiné à une installation en environnement protégé, à l’abri des contacts directs et des projections. Il convient parfaitement aux applications de tableau, de distribution ou d’alimentation d’équipements techniques nécessitant une tension stable en 24 V.

Les points forts du transformateur 2404

Transformateur de sécurité pour les circuits nécessitant une basse tension d’utilisation. Double alimentation primaire 230 V / 400 V pour s’adapter à différentes architectures d’installation. Sortie 24 V adaptée à de nombreux usages de commande, signalisation ou alimentation technique. Puissance 250 VA pour des besoins intermédiaires en alimentation basse tension. Format compact avec des dimensions de 102 x 110 x 102 mm. Classe de matière isolante B , adaptée aux contraintes thermiques usuelles de ce type d’équipement.

Une solution adaptée aux installations électriques techniques

Ce transformateur monophasé trouve sa place dans les tableaux électriques et les ensembles de distribution où l’on doit alimenter un circuit en tension réduite. Il est particulièrement pertinent lorsque la sécurité d’exploitation impose une séparation par transformateur de sécurité, notamment pour des équipements de commande, d’automatisme ou de signalisation fonctionnant en 24 V.

Sa conception en fait un choix cohérent pour les installateurs et les électriciens à la recherche d’une solution simple, robuste et lisible au sein d’une armoire ou d’un coffret technique.

Caractéristiques techniques essentielles

Type : transformateur de sécurité monophasé Tension primaire 1 : 230 V Tension primaire 2 : 400 V Tension secondaire 1 : 24 V Puissance apparente de dimensionnement : 250 VA Puissance : 250 W Indice de protection : IP20 Dimensions : largeur 102 mm, hauteur 110 mm, profondeur 102 mm Matériau de l’âme : cuivre Classe de matière isolante selon IEC 85 : B Tension relative de court-circuit Uk : 7,1 % Consommation d’énergie en veille : 10,3 W

À vérifier avant l’installation

Avant de choisir ce transformateur, il est important de confirmer que votre application nécessite bien une sortie 24 V et une puissance compatible avec l’ensemble des charges raccordées. La puissance disponible doit toujours être adaptée à l’usage réel pour garantir un fonctionnement durable et éviter les sous-dimensionnements.

Son indice IP20 implique une installation dans un volume protégé, conformément aux bonnes pratiques des équipements électriques de tableau. Ce modèle n’est pas conçu pour un montage sur rail et n’est pas prévu pour un montage sur platine selon les données techniques disponibles ; il convient donc de vérifier l’intégration mécanique avant commande.

Pour quels usages ce transformateur est-il pertinent ?

Alimentation de circuits de commande en basse tension. Applications techniques en armoire ou en tableau électrique. Équipements nécessitant une tension de sécurité en 24 V. Installations de distribution où une alimentation monophasée abaisse la tension pour un usage spécifique.

Un choix rassurant pour les professionnels

Grâce à sa référence fabricant 2404 et sa référence commerciale E 24TS250, ce transformateur est facilement identifiable lors du remplacement ou du réassort. C’est un point important pour éviter toute confusion avec une variante de tension ou de puissance différente.

Si vous recherchez un transformateur de sécurité 24 V de puissance intermédiaire, pour une intégration dans un ensemble électrique technique, ce modèle constitue une solution cohérente, fiable et directement exploitable dans de nombreuses configurations professionnelles.
