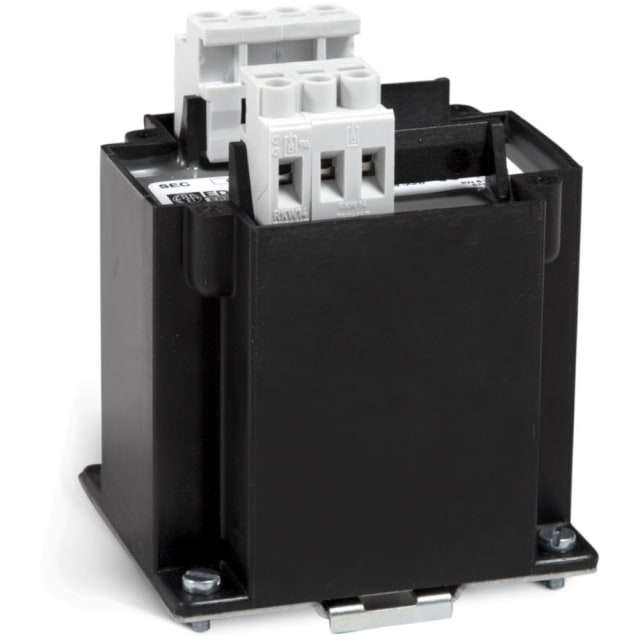

Transformateur de sécurité rail DIN 230-400V 2x12V 63VA

Transformateur de sécurité 63VA pour alimentation TBTS en tableau électrique

Ce transformateur de sécurité 230-400V / 2x12V 63VA est conçu pour fournir une très basse tension de sécurité à partir d’une alimentation monophasée. Il convient aux installations où l’on souhaite alimenter des circuits auxiliaires, organes de commande, signalisation, automatismes ou équipements nécessitant une sortie 12V sécurisée. Sa configuration secondaire en 2 x 12V permet également d’obtenir 24V selon le schéma de raccordement retenu, ce qui apporte une vraie souplesse en intégration.

Double primaire 230V et 400V pour une intégration plus flexible

Avec ses entrées primaires 230V et 400V, ce modèle s’intègre facilement dans différents environnements de distribution et de commande. Il répond ainsi aussi bien aux besoins de certaines armoires techniques qu’aux coffrets où l’alimentation disponible impose de choisir la bonne tension d’entrée. Cette polyvalence évite de multiplier les références et simplifie le choix du transformateur dans les montages électriques courants.

Sortie 2 x 12V exploitable en 12V ou 24V selon le câblage

Le secondaire 2 x 12V offre plusieurs possibilités d’usage selon l’application visée. Il peut servir à alimenter un circuit en 12V, ou être utilisé en 24V lorsque les enroulements secondaires sont associés de manière adaptée. Pour l’installateur, cela facilite l’alimentation de voyants, relais, commandes et petits équipements techniques sans changer de transformateur. La puissance apparente de 63VA le destine à des usages de commande et d’alimentation auxiliaire nécessitant une réserve cohérente pour des équipements basse tension.

Format étudié pour l’intégration en coffret et en armoire

Avec des dimensions de 80 mm de large, 96 mm de haut et 70 mm de profondeur, ce transformateur présente un encombrement maîtrisé pour l’intégration dans les ensembles électriques. Son indice de protection IP20 le destine à une installation dans un volume protégé, typiquement à l’intérieur d’un tableau ou d’une armoire. Ce positionnement en fait une solution adaptée aux montages techniques où la compacité, la lisibilité du câblage et l’organisation des équipements sont importantes.

Conception pour usage de sécurité avec isolation de classe B

Ce modèle est bien exécuté en tant que transformateur de sécurité. Il est doté d’un enroulement en cuivre et d’une classe de matière isolante B selon l’IEC 85, des caractéristiques importantes pour les applications électriques nécessitant une alimentation secondaire dédiée et clairement identifiée. Il ne s’agit ni d’un transformateur de séparation, ni d’un transformateur économique, ce qui permet de le positionner précisément dans une sélection produit orientée alimentation de sécurité pour circuits basse tension.

Points techniques utiles pour le dimensionnement de l’installation

Pour le choix en étude ou en remplacement, plusieurs données méritent d’être prises en compte : puissance apparente nominale de 63VA, tension relative de court-circuit Uk de 10 %, puissance indiquée de 63 W et consommation en veille de 3,3 W. Le produit n’est pas annoncé comme résistant aux courts-circuits, ce qui implique de prévoir une protection adaptée dans le schéma de l’installation. Ces informations sont particulièrement utiles pour affiner le dimensionnement du circuit de protection et anticiper le comportement du transformateur dans son environnement de service.

Un choix pertinent pour circuits de commande, signalisation et auxiliaires

Ce transformateur de sécurité rail DIN 230-400V 2x12V 63VA répond aux besoins des professionnels recherchant une alimentation TBTS claire, exploitable et simple à intégrer dans un ensemble électrique. Il trouve naturellement sa place dans les tableaux, coffrets et armoires alimentant des circuits de commande, de signalisation ou des accessoires basse tension. Sa combinaison 230/400V au primaire et 2x12V au secondaire en fait une référence particulièrement pratique lorsque l’installation impose à la fois compatibilité d’alimentation et souplesse côté sortie.
