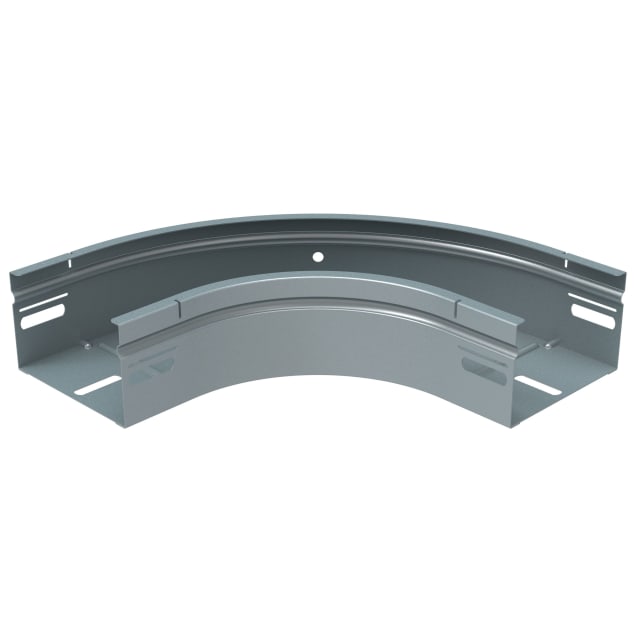

Coude 90° pour chemin de câbles P31+ L100 H60 VG480751

Coude 90° pour changement de direction horizontal sur chemin de câbles P31+

Ce coude 90° pour chemin de câbles P31+ permet de réaliser un changement de direction horizontal propre et net dans une installation de cheminement. Sa géométrie rigide est conçue pour créer un angle à 90° sans reprise artisanale sur site, ce qui facilite la continuité du parcours et améliore la lisibilité de l’implantation dans les locaux techniques, tertiaires ou industriels.

Format adapté aux chemins de câbles largeur 100 mm et hauteur 60 mm

Cette version est prévue pour les chemins de câbles de largeur 100 mm et de hauteur 60 mm. Elle s’intègre dans une configuration où l’encombrement doit rester maîtrisé tout en conservant une dérivation horizontale cohérente avec le reste du tracé. Ce format convient particulièrement aux installations où le guidage des câbles doit suivre des angles précis sans casser l’alignement de la ligne.

Coude rigide en acier galvanisé Sendzimir pour pose intérieure technique

Fabriqué en acier avec traitement de surface galvanisé en continu type Sendzimir, ce coude 90° est pensé pour les environnements d’installation courants nécessitant une protection de surface adaptée. Sa conception en tôle acier de 0,7 mm permet de compléter un cheminement métallique homogène dans les projets d’électricité du bâtiment et les réseaux techniques structurés.

Rayon intérieur de 100 mm pour accompagner le passage des câbles

Le rayon intérieur de 100 mm contribue à orienter le passage des câbles dans l’angle avec une courbure plus progressive qu’un virage abrupt. Cet aspect est utile pour préserver un cheminement plus ordonné dans les changements de direction et pour faciliter l’organisation des conducteurs lors de la pose, notamment lorsque plusieurs circuits cohabitent dans le même parcours.

Fond plein et côtés non poinçonnés pour une finition sobre et continue

Ce modèle dispose d’un fond non perforé et de côtés sans poinçonnage. Cette configuration convient lorsque l’on recherche une continuité visuelle du chemin de câbles et une pièce de raccordement sans ouvertures supplémentaires. Le coude est livré sans couvercle et en version sans raccord intégré, ce qui permet de l’associer à la méthode de fixation prévue sur l’installation.

Montage prévu avec vis M6x10 et écrous à collet M6

Pour l’assemblage, ce coude 90° P31+ est prévu avec une fixation par 4 vis M6x10 et écrous à collet M6. Cette configuration de pose facilite l’intégration dans une ligne de chemin de câbles compatible et permet d’obtenir un angle horizontal propre dans la continuité du parcours. C’est un point important pour les installateurs qui souhaitent gagner en régularité lors du montage des accessoires de cheminement.

Plage d’utilisation étendue pour les installations techniques

Ce coude peut être utilisé dans une plage de température de -20 à 120 °C, ce qui le rend compatible avec de nombreux contextes d’exploitation techniques. Il ne s’agit pas d’un modèle destiné au maintien de fonction, mais d’un accessoire de chemin de câbles adapté aux besoins classiques de déviation horizontale dans une installation électrique structurée.
