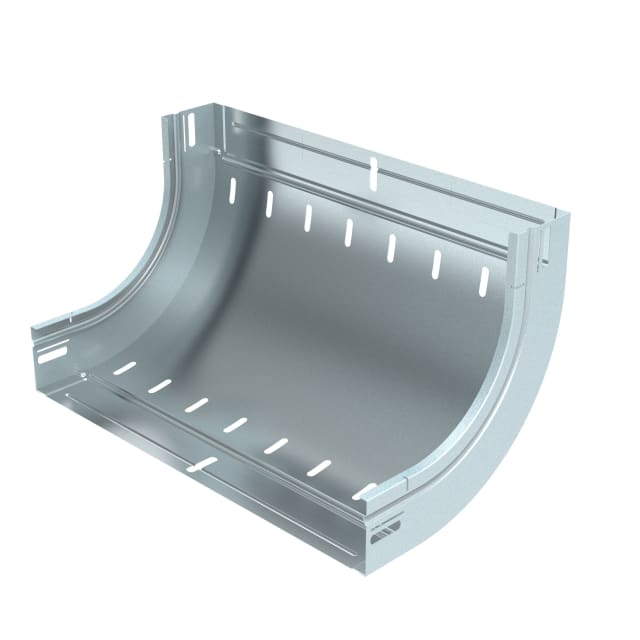

Raccord de montée P31+ L400 H60 GC VG482815

Raccord de montée 90° pour chemin de câbles P31+ largeur 400 mm

Ce raccord de montée P31+ permet de réaliser un changement de direction vertical ascendant à 90° sur un chemin de câbles métallique. Conçu pour une largeur de 400 mm et une hauteur de rive de 60 mm, il s’intègre dans une continuité d’installation propre et lisible lorsque le cheminement doit passer d’un plan horizontal vers une montée.

Coude rigide adapté aux cheminements techniques structurés

Sa forme de construction en coude rigide convient aux installations où le tracé doit rester précis et stable. Ce type de raccord est particulièrement utile pour accompagner une remontée le long d’une paroi, franchir une contrainte de niveau ou organiser un passage vertical dans un local technique, une circulation de service ou une zone d’équipement.

Dimensions utiles pour une parfaite compatibilité avec la gamme P31+

Le raccord est prévu pour des chemins de câbles de hauteur 60 mm avec une largeur nominale de 400 mm. Son rayon intérieur de 160 mm permet d’accompagner la montée avec une géométrie maîtrisée, adaptée aux changements de plan dans les réseaux de distribution apparents. Cette configuration facilite la cohérence du parcours sans recourir à une adaptation approximative sur chantier.

Acier galvanisé à chaud pour les environnements d’installation courants

Fabriqué en acier avec traitement de surface galvanisé à chaud, ce raccord de montée est destiné aux installations où l’on recherche une protection de surface adaptée aux usages techniques courants. Cette finition s’emploie fréquemment sur les chemins de câbles métalliques pour conserver une continuité homogène avec les autres éléments de la ligne P31+.

Conception sans couvercle et sans perforation de fond

Ce modèle est livré sans couvercle et présente un fond non perforé ainsi qu’une absence de poinçonnage latéral. Cette conception répond aux besoins des configurations où l’on privilégie un accessoire de changement de direction simple, dédié à la liaison mécanique du parcours. Le modèle est également annoncé sans raccord intégré, ce qui permet de l’intégrer selon le mode de montage prévu sur l’installation.

Montage par fixation mécanique pour une mise en œuvre claire

Ce raccord de montée est prévu pour une fixation avec 4 vis M6x12, ce qui facilite l’identification de la méthode d’assemblage au moment de la préparation du chantier ou du réassort. Pour l’installateur, cela permet d’anticiper plus facilement les accessoires de pose nécessaires afin d’assurer un raccordement net entre les sections de chemins de câbles.

Plage d’utilisation adaptée aux contraintes d’exploitation

Ce raccord peut être utilisé dans une plage de température de -20 à 120 °C. Il constitue ainsi une solution adaptée aux installations techniques soumises à des variations thermiques d’exploitation ou d’ambiance. Avec son épaisseur de matière de 0,7 mm, il répond à une logique de compatibilité avec les éléments de la série P31+ destinés au cheminement métallique apparent.
