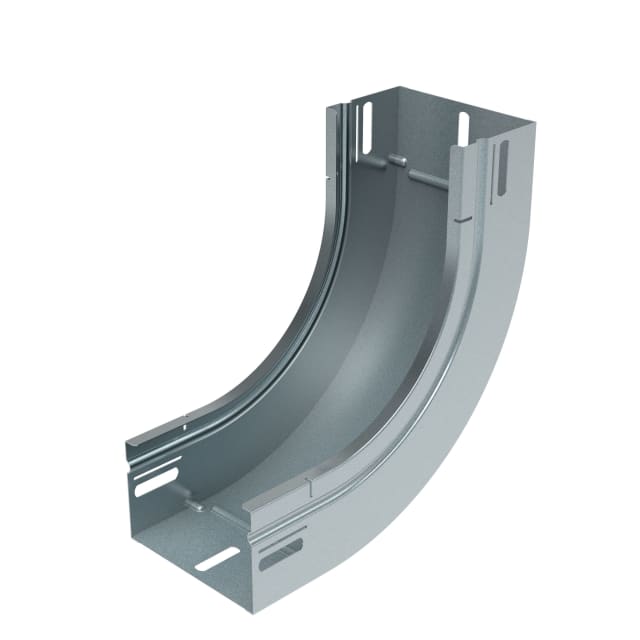

Raccord de montée P31+ L75 H60 GS VG480810

Raccord de montée vertical 90° pour chemin de câbles P31+

Ce raccord de montée est conçu pour réaliser un changement de direction vertical montant à 90° sur un chemin de câbles P31+. Il permet d’accompagner proprement une remontée de parcours tout en conservant une continuité mécanique cohérente dans l’installation. Sa configuration en coude rigide convient aux cheminements qui exigent une orientation nette et stable, sans déformation de la trajectoire.

Format adapté aux chemins de câbles de hauteur 60 mm

Le raccord est prévu pour des chemins de câbles de 60 mm de hauteur, avec une largeur utile correspondant à un format de 75 mm, donnée technique associée à une largeur de caniveau de câble de 77 mm. Cette géométrie facilite l’intégration dans les réseaux existants de même section et limite les écarts au montage, ce qui est particulièrement utile lors des reprises d’itinéraire en local technique, en tertiaire ou en environnement industriel.

Construction en acier galvanisé en continu

Fabriqué en acier avec traitement de surface galvanisé en continu type Sendzimir, ce raccord de montée est destiné aux installations courantes où l’on recherche une protection de surface adaptée aux usages intérieurs et aux ambiances techniques maîtrisées. L’épaisseur de matière de 0,7 mm permet de conserver un bon compromis entre mise en œuvre, tenue de forme et intégration avec les éléments de cheminement associés.

Rayon intérieur pensé pour accompagner la remontée des câbles

Avec un rayon intérieur de 160 mm, ce raccord aide à guider le passage des câbles dans le changement de direction vertical en limitant les contraintes liées à une rupture d’angle trop brutale. Ce point est important pour préserver une pose plus régulière, en particulier lorsque plusieurs conducteurs doivent franchir la montée dans un espace contenu. Le profil rigide favorise ainsi une transition plus maîtrisée entre les deux axes du cheminement.

Conception simple pour un montage clair sur chantier

Ce modèle est livré sans couvercle et en version sans raccord intégré. Il s’adresse aux installations où l’on souhaite composer l’assemblage selon les habitudes de pose et les accessoires retenus sur site. L’absence de perforation de fond et de poinçonnage latéral oriente le produit vers une utilisation ciblée sur la fonction de déviation verticale, avec une lecture immédiate de son rôle dans l’architecture du chemin de câbles.

Fixation pratique pour une intégration rapide

La description de référence indique une fixation avec 4 vis M6x10 et écrous à collet M6. Cette configuration apporte une base de montage claire pour raccorder l’élément au reste du cheminement et sécuriser la continuité de l’ensemble. Pour l’installateur, cela simplifie l’identification des pièces nécessaires lors de la préparation de chantier et réduit les hésitations au moment de l’assemblage.

Usage technique dans une plage de température étendue

Ce raccord de montée peut être utilisé dans une plage de température de service de -20 à 120 °C. Cette amplitude permet son intégration dans de nombreuses zones techniques où les conditions d’exploitation peuvent varier selon les saisons, la proximité d’équipements ou la configuration du bâtiment. Il convient toutefois de noter qu’il n’est pas destiné au maintien de fonction et qu’il ne s’agit pas d’une version en acier inoxydable décapé.
