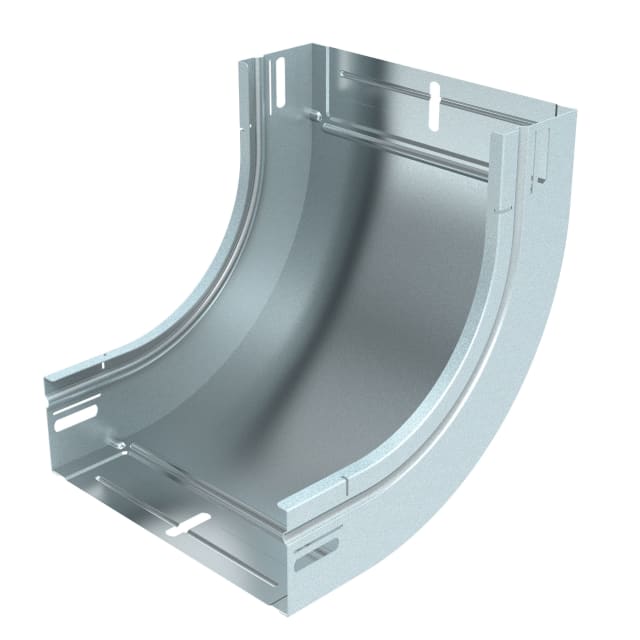

Raccord de montée P31+ 200×60 GS VG480813

Raccord de montée vertical 90° pour chemin de câbles P31+ hauteur 60 mm

Ce raccord de montée P31+ permet de réaliser un changement de direction vertical montant à 90° sur un chemin de câbles en tôle de largeur 200 mm et de hauteur 60 mm. Sa géométrie rigide est adaptée aux installations qui doivent accompagner une élévation franche du parcours, tout en conservant une continuité mécanique cohérente avec le reste du cheminement.

Conçu pour les cheminements techniques en largeur 200 mm

Avec son format 200 x 60 mm, cet accessoire s’intègre dans les configurations où la largeur utile du chemin de câbles doit être maintenue lors d’un passage vertical. Il convient particulièrement aux réseaux électriques et courants faibles nécessitant un guidage propre des câbles dans les locaux techniques, circulations, gaines ou zones d’équipement où le changement de niveau doit être maîtrisé.

Acier galvanisé sendzimir pour une intégration homogène au système

Fabriqué en acier avec traitement de surface galvanisé en continu type sendzimir, ce raccord de montée s’inscrit dans la logique de la gamme P31+ destinée aux installations sur chemins de câbles en tôle. Cette finition facilite son emploi dans les environnements techniques intérieurs où l’on recherche une protection de surface compatible avec les autres éléments métalliques du parcours.

Rayon intérieur 160 mm pour accompagner le passage des câbles

Son rayon intérieur de 160 mm apporte une transition adaptée lors de la montée, afin d’éviter un changement d’angle trop abrupt dans le cheminement. Ce point est important pour accompagner le passage des conducteurs et faisceaux dans de bonnes conditions, notamment lorsque l’on souhaite préserver une pose soignée et limiter les contraintes lors du tirage ou de la mise en place.

Coude rigide sans couvercle ni perforation de fond

Ce modèle est réalisé en version coude rigide, sans couvercle, avec fond non perforé et sans poinçonnage latéral. Cette conception répond aux besoins des installations où l’accessoire de changement de direction doit rester simple, direct et parfaitement lisible dans le tracé. L’absence de raccord intégré signifie également qu’il s’utilise dans une logique d’assemblage conforme au système de fixation prévu pour la gamme.

Montage prévu avec visserie adaptée au raccordement

Ce raccord de montée est prévu pour une fixation par visserie M6, avec montage indiqué en version 4 vis M6 x 10 et écrous à collet M6. Pour l’installateur, cela permet d’anticiper rapidement l’assemblage sur le chantier et de conserver une continuité mécanique nette entre les éléments du chemin de câbles P31+ lors du changement de direction vertical.

Un accessoire pertinent pour structurer un parcours de câbles en élévation

Dans une installation électrique tertiaire, industrielle ou technique, cet accessoire apporte une réponse précise dès qu’un cheminement horizontal doit se transformer en montée verticale. Il aide à construire un parcours clair, régulier et techniquement cohérent, tout en restant conforme aux dimensions du système P31+ en hauteur 60 mm. Sa plage de température d’usage de -20 à 120 °C permet en outre son intégration dans de nombreux environnements d’exploitation courants.
