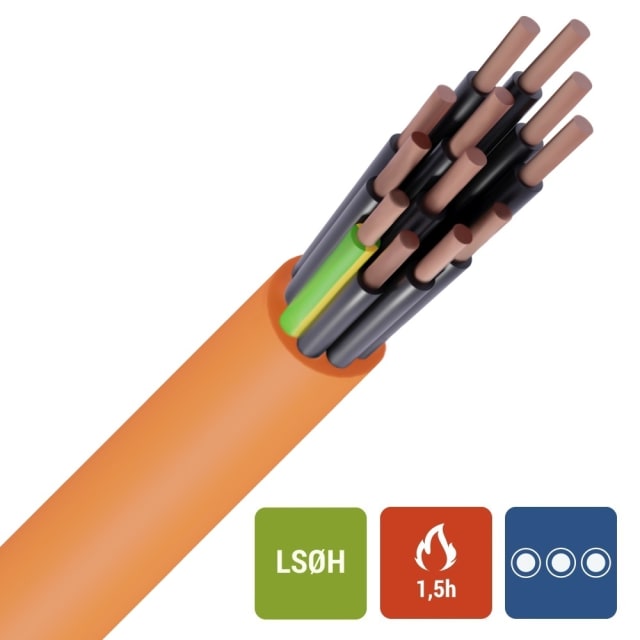

Câble de sécurité Atox NBN 713-020 12G1,5mm² orange

Câble de sécurité Atox NBN 713-020 12G1,5mm² orange pour circuits de signalisation

Ce câble de sécurité Atox NBN 713-020 12G1,5mm² orange est conçu pour les installations de signalisation et les liaisons électriques devant conserver leur fonction en cas d’exposition au feu. Sa configuration 12G1,5 mm² permet de raccorder plusieurs conducteurs dans un seul câble, avec conducteur de protection inclus, pour simplifier le cheminement des circuits tout en gardant une identification claire des âmes par numérotation.

Maintien de service au feu et gaine LSZH pour environnements exigeants

Le modèle ATOX est un câble résistant au feu de type RF1H30, adapté aux applications où la continuité de service doit être assurée pendant une durée déterminée lors d’un incendie. Sa gaine extérieure orange facilite le repérage des lignes de sécurité. La conception sans halogène et à faible émission de fumées répond aux besoins des installations où la limitation des fumées opaques et des gaz corrosifs est recherchée.

Construction 12 conducteurs cuivre massif avec isolation silicone

Ce câble intègre 12 conducteurs en cuivre nu, de construction massive classe 1, avec une section nominale de 1,5 mm². Cette architecture convient particulièrement aux raccordements fixes, aux borniers et aux circuits de commande ou d’alarme nécessitant une bonne tenue du conducteur dans les connexions. L’isolation principale en caoutchouc silicone contribue à la tenue thermique du câble et s’inscrit dans la conception des câbles de sécurité destinés au maintien de fonction.

Format adapté aux installations fixes et au passage en faisceau

Avec un diamètre extérieur d’environ 13,5 mm, ce câble de sécurité orange reste adapté aux passages en cheminements techniques, en gaines ou en faisceaux selon les contraintes de pose. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte lors de l’installation pour préserver la géométrie du câble. Sa structure multiconducteur permet d’optimiser l’encombrement quand plusieurs liaisons doivent être regroupées dans un seul départ.

Tension assignée 450/750 V pour circuits de commande et de sécurité

Le câble Atox 12G1,5mm² présente une tension nominale Uo de 0,45 kV et une tension nominale U de 0,75 kV. Il convient ainsi aux circuits de commande, de report, de signalisation et à certaines alimentations de sécurité dans le respect des exigences de l’installation. Cette plage de tension, associée à ses 12 conducteurs, en fait une solution pertinente pour les tableaux, équipements techniques et réseaux de sécurité nécessitant plusieurs liaisons dans une même enveloppe.

Repérage facilité et mise en œuvre claire sur chantier

L’identification des conducteurs par nombres apporte un vrai confort au câblage, notamment sur les installations comportant de nombreuses liaisons à reprendre en coffret ou en armoire. La présence du conducteur de protection évite d’avoir à ajouter une liaison séparée lorsque l’application l’exige. La couleur orange de la gaine permet également de distinguer rapidement ce câble résistant au feu des autres câbles de distribution ou de commande présents sur site.

Caractéristiques dimensionnelles utiles pour le choix du bon câble

Pour le dimensionnement et la logistique, ce câble affiche un poids indicatif de 330 kg/km. Il est prévu pour une température de service statique de -10 à 70 °C. Ces données sont utiles pour anticiper la manutention, le supportage et les conditions d’exploitation en installation fixe. Pour un projet demandant un câble de sécurité 12G1,5 mm² orange, la série ATOX constitue un choix cohérent lorsque la priorité porte sur la signalisation, le maintien de fonction et la lisibilité du câblage.
