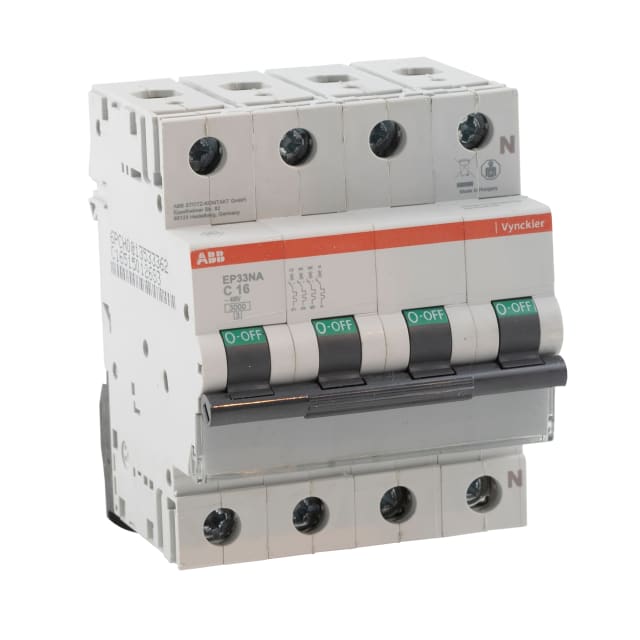

Disjoncteur triphasé 3P+N courbe C 16A 3kA 2CDB101302R0164

Protection triphasée 3P+N adaptée aux tableaux de distribution

Ce disjoncteur triphasé 3P+N courbe C 16A est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Sa configuration à 4 pôles, avec 3 pôles protégés et neutre raccordé, permet une coupure simultanée des conducteurs actifs dans les tableaux de distribution modulaires. C’est une solution particulièrement adaptée aux départs triphasés nécessitant une protection claire, compacte et facile à intégrer dans un coffret.

Calibre 16 A et courbe C pour les circuits à appel de courant modéré

Avec un courant nominal de 16 A et une courbe de déclenchement C, ce disjoncteur convient aux circuits triphasés présentant un courant d’appel modéré au démarrage. Cette courbe est pertinente pour de nombreux usages en environnement résidentiel, tertiaire ou petit équipement technique, lorsque l’on recherche une protection efficace sans déclenchements intempestifs sur les pointes de mise sous tension usuelles.

Pouvoir de coupure 3 kA pour la protection contre les défauts

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il assure ainsi la protection du circuit en cas de défaut de type court-circuit dans les installations compatibles avec ce niveau de coupure. Sa classe de limitation énergétique 3 participe également à limiter les effets thermiques et dynamiques liés aux défauts, un point important pour préserver l’environnement immédiat du départ protégé.

Format 4 modules pratique pour rail DIN et coffrets modulaires

Grâce à sa largeur de 4 unités de division et à sa profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les tableaux électriques modulaires. Son encombrement maîtrisé facilite l’implantation dans les coffrets lorsque l’espace disponible doit être optimisé, tout en conservant une lecture simple de l’appareillage. Il constitue donc un bon choix pour les montages soignés et structurés sur rail DIN.

Raccordement souple pour différents types de conducteurs

Le disjoncteur accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 0,75 à 25 mm². Cette plage de raccordement permet de l’utiliser dans de nombreuses configurations de câblage de tableau, aussi bien en neuf qu’en maintenance ou en extension d’installation. Le neutre à connexion intégrée simplifie le choix du bon appareillage pour les circuits 3P+N où une coupure coordonnée des conducteurs est recherchée.

Caractéristiques électriques pensées pour l’environnement du tableau

Prévu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur fonctionne à une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de cohérence adapté à l’appareillage modulaire de protection. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage dans l’environnement habituel d’un tableau électrique correctement installé.

Utilisation en ambiance technique avec protection frontale IP20

Ce modèle présente un indice de protection IP20 et une plage de température de fonctionnement de -25 à +70 °C, ce qui le rend compatible avec des conditions d’exploitation étendues dans les enveloppes prévues à cet effet. Des dispositifs supplémentaires peuvent également être associés, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau. Pour l’installateur comme pour le mainteneur, cela apporte une base modulaire claire pour composer une protection triphasée cohérente et bien intégrée.
