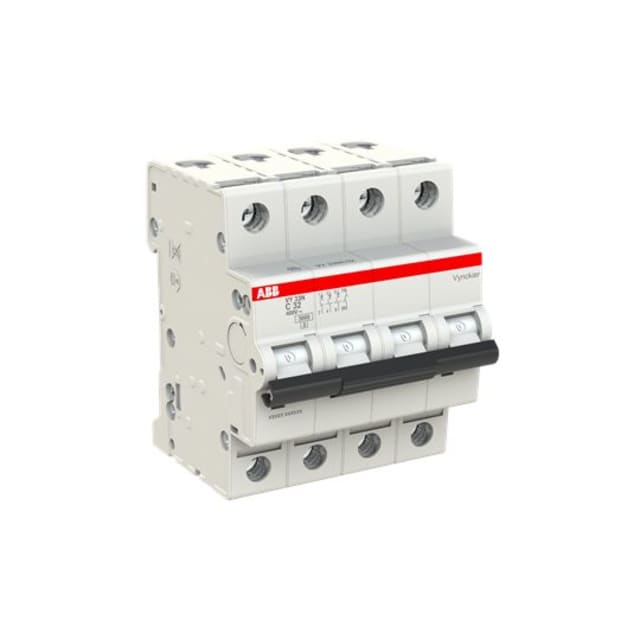

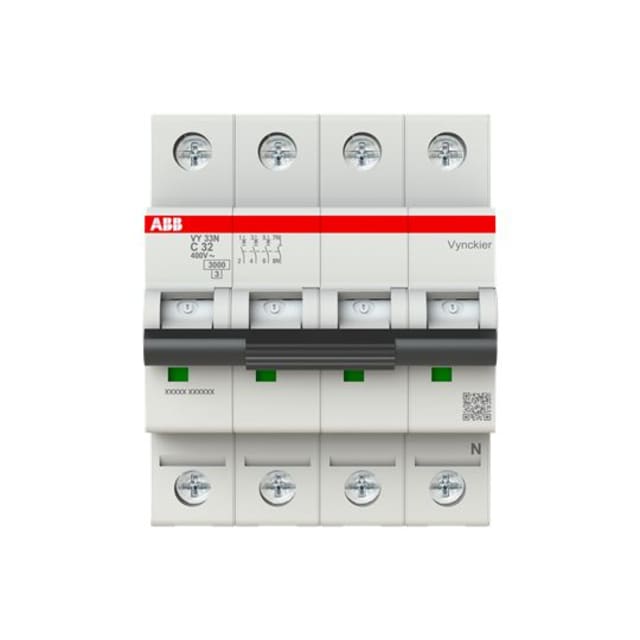

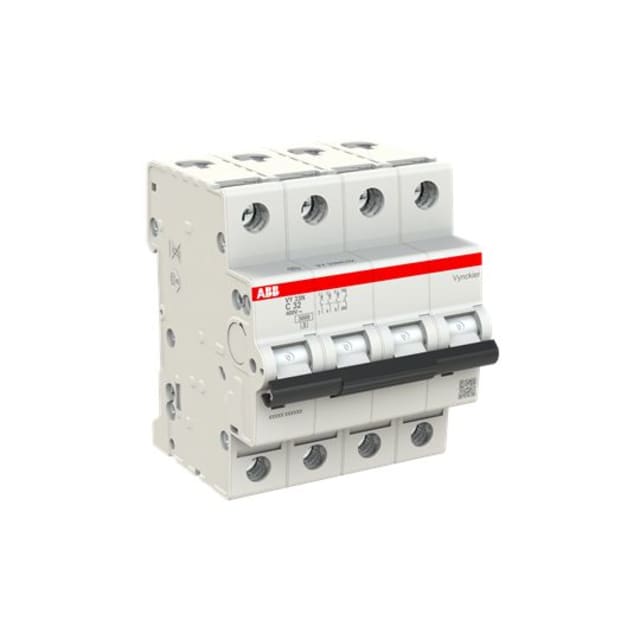

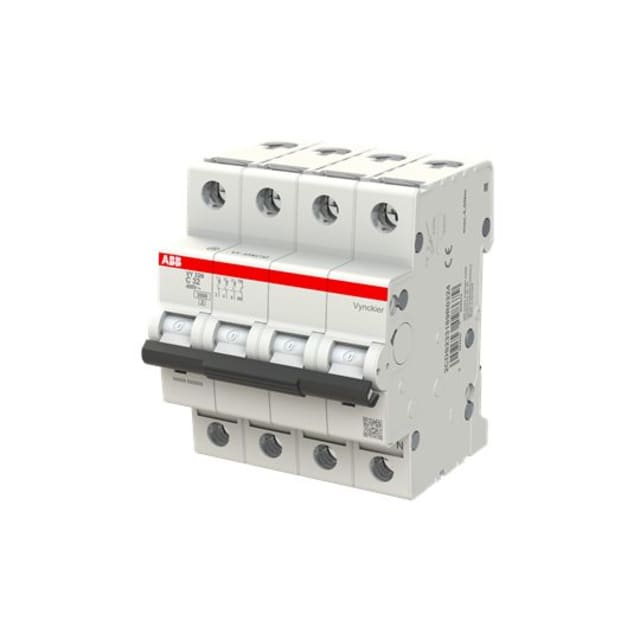

Disjoncteur 3P+N 32A courbe C 3kA VY30 2CDS233189R0324
Disjoncteur modulaire 3P+N 32 A courbe C, pouvoir de coupure 3 kA, 4 modules, pour protection des circuits triphasés avec neutre, en installation 400 V AC.
33.30€ HTVA
18 en stock
18 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 33.30€ | 0% |
| 3-5 | 32.63€ | 2% |
| 6-10 | 32.30€ | 3% |
| 11+ | 31.97€ | 4% |
Variantes du produit
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 7675950 |
Réf. 7675950
Disjoncteur 3P+N 32A courbe C 3kA VY30 2CDS233189R0324
Modèle sélectionné
|
4 | 32 A | oui | En stock | 33.30€ HTVA par 1 pièce En stock |
| 7675928 |
Réf. 7675928
Disjoncteur 2 pôles courbe C 32A 3kA VY30 2CDS232089R0324
|
2 | 32 A | non | En stock | 11.78€ HTVA par 1 pièce En stock |
| 7675939 |
Réf. 7675939
Disjoncteur tripolaire 32A courbe C 3kA VY30 2CDS233089R0324
|
3 | 32 A | non | En stock | 27.53€ HTVA par 1 pièce En stock |
| 7675945 |
Réf. 7675945
Disjoncteur Vynckier 3P+N courbe C 6A VY30 3kA
|
4 | 6 A | oui | En stock | 37.16€ HTVA par 1 pièce En stock |
| 7675946 |
Réf. 7675946
Disjoncteur 3P+N 10A courbe C 3kA VY30 2CDS233189R0104
|
4 | 10 A | oui | En stock | 38.65€ HTVA par 1 pièce En stock |
| 7675947 |
Réf. 7675947
Disjoncteur 3P+N courbe C 16A 3kA VY30 2CDS233189R0164
|
4 | 16 A | oui | En stock | 33.66€ HTVA par 1 pièce En stock |
| 7675948 |
Réf. 7675948
Disjoncteur 3P+N 20A courbe C 3kA VY30 2CDS233189R0204
|
4 | 20 A | oui | En stock | 33.66€ HTVA par 1 pièce En stock |
| 7675949 |
Réf. 7675949
Disjoncteur 3P+N courbe C 25A 3kA VY30 2CDS233189R0254
|
4 | 25 A | oui | En stock | 34.63€ HTVA par 1 pièce En stock |
| 7675951 |
Réf. 7675951
Disjoncteur 3P+N 40A courbe C 3kA VY30 2CDS233189R0404
|
4 | 40 A | oui | En stock | 38.48€ HTVA par 1 pièce En stock |
| 7675952 |
Réf. 7675952
Disjoncteur 3P+N 50A courbe C 3kA 2CDS233189R0504
|
4 | 50 A | oui | En stock | 56.22€ HTVA par 1 pièce En stock |
| 7675953 |
Réf. 7675953
Disjoncteur 3P+N courbe C 63A 3kA VY30 2CDS233189R0634
|
4 | 63 A | oui | En stock | 66.88€ HTVA par 1 pièce En stock |
Disjoncteur modulaire 3P+N 32A pour protection des départs triphasés avec neutre
Ce disjoncteur quadripolaire 3P+N 32A courbe C est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration avec 3 pôles protégés et neutre raccordé répond aux besoins des installations triphasées avec neutre, notamment pour les départs alimentant des équipements techniques, des circuits terminaux ou des applications tertiaires et résidentielles nécessitant une coupure coordonnée.
Courbe C adaptée aux usages courants avec appels de courant modérés
Grâce à sa courbe de déclenchement C, ce disjoncteur convient aux circuits soumis à des pointes de courant modérées au démarrage, comme certains moteurs de petite puissance, auxiliaires, automatismes ou équipements électrotechniques standards. Son calibre nominal de 32 A permet de sécuriser une ligne dédiée tout en conservant une bonne compatibilité avec les usages classiques de distribution en courant alternatif 50 à 60 Hz.
Format 4 modules pour intégration propre dans le tableau électrique
Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement sur rail DIN dans les coffrets et tableaux modulaires. Son encombrement maîtrisé facilite l’organisation de la rangée et le repérage des protections, ce qui est particulièrement appréciable lors du câblage, des extensions de tableau ou des opérations de maintenance.
Pouvoir de coupure 3 kA pour la protection des circuits en distribution modulaire
Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, ainsi que d’une valeur Icu de 3 kA selon IEC 60947-2. Il est donc destiné aux environnements de distribution modulaire où ce niveau de coupure est adapté à l’installation. La classe de limitation énergétique 3 constitue un atout supplémentaire pour limiter les effets des courts-circuits sur les circuits aval.
Raccordement souple ou rigide pour un câblage plus polyvalent
Le disjoncteur accepte aussi bien les conducteurs monofilaire que multifilaire de 0,75 à 35 mm². Cette plage de raccordement apporte une vraie souplesse sur chantier comme en rénovation, en permettant d’adapter le câblage au calibre du départ et à l’architecture du tableau. Le neutre à connexion intégrée simplifie en outre le choix du bon appareillage pour les réseaux triphasés avec conducteur neutre.
Caractéristiques électriques adaptées aux tableaux AC jusqu’à 400 V
Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 le destinent à une installation en environnement courant de distribution électrique. L’indice de protection IP20 correspond à une utilisation en tableau, avec protection assurée par l’enveloppe du coffret.
Choix pertinent pour les tableaux résidentiels évolués et petites distributions tertiaires
Ce disjoncteur 3P+N 32A est une solution cohérente pour protéger un départ triphasé avec neutre lorsque l’on recherche un appareillage modulaire compact, lisible et compatible avec l’ajout de dispositifs supplémentaires. Il convient particulièrement aux tableaux nécessitant une protection dédiée pour des lignes techniques ou de puissance modérée, avec une plage de fonctionnement de -25 à 55 °C adaptée aux conditions habituelles d’exploitation.
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 3 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 32 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | oui |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 3 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 69 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 440 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 3 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 3 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 0.75...35 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 0.75...35 mm² |
| Température ambiante durant le fonctionnement | -25...55 °C |
| Antidéflagrant | non |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même marque dans la catégorie la plus précise
Ce disjoncteur peut-il être monté dans un tableau modulaire standard ?
Oui. C’est un disjoncteur modulaire prévu pour la distribution en tableau, avec un encombrement de 4 modules. Vérifiez simplement la place disponible sur le rail DIN avant installation.
À quoi sert un disjoncteur 3P+N comme celui-ci ?
Il sert à protéger un départ triphasé avec neutre. Le neutre est présent pour le raccordement, mais la protection concerne les 3 pôles actifs.
Ce modèle convient-il pour protéger une ligne triphasée alimentant un appareil ou un petit coffret ?
Oui, c’est un usage courant de ce type de disjoncteur : protection d’un départ triphasé dans un tableau de répartition, un coffret ou une petite distribution secondaire.
Faut-il respecter un sens de câblage particulier à l’installation ?
Oui, il faut raccorder correctement les conducteurs sur les bornes prévues, en respectant le schéma du tableau et les repérages du fabricant. Si vous avez un doute, faites contrôler le montage par un électricien qualifié.
Peut-on ajouter des accessoires sur ce disjoncteur ?
Oui, des dispositifs supplémentaires sont indiqués comme possibles sur ce modèle. La compatibilité exacte dépend toutefois de l’accessoire ABB choisi ; il faut vérifier la référence avant commande.
Ce disjoncteur est-il adapté à une installation en ambiance normale de tableau électrique ?
Oui, il est prévu pour fonctionner dans une plage de température ambiante de -25 à 55 °C et avec un degré de protection IP20, ce qui correspond à un usage en tableau fermé.
