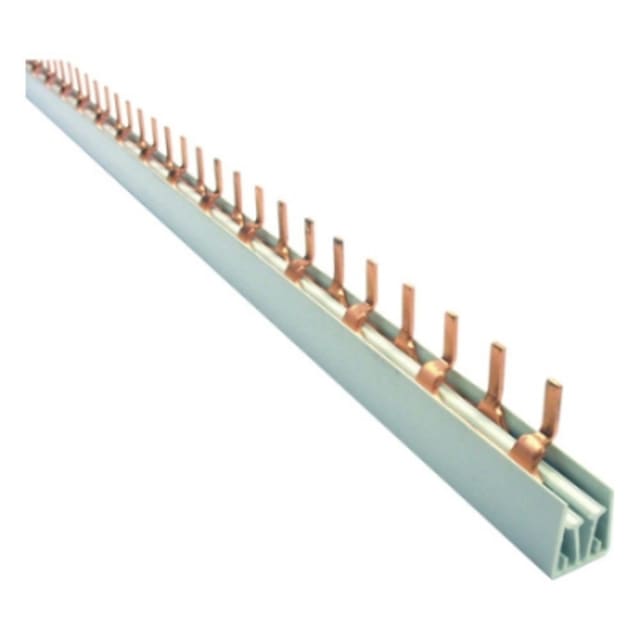

Peigne d’alimentation bipolaire 10 mm² 2CDB826001R1156

Peigne d’alimentation bipolaire 10 mm² pour distribution modulaire sur rail

Ce peigne d’alimentation bipolaire 10 mm² est conçu pour assurer la répartition électrique entre plusieurs appareils modulaires dans un tableau. Sa configuration 2 pôles avec raccordement par goupilles permet d’alimenter proprement une rangée d’équipements tout en simplifiant le câblage. Il convient particulièrement aux ensembles de protection et de distribution où une alimentation homogène, lisible et compacte est recherchée.

Format 56 modules adapté aux rangées étendues

Avec une largeur de 56 unités de division et une longueur de 1016 mm, ce peigne répond aux besoins des tableaux comportant un nombre important d’appareils sur une même ligne. Il est prévu pour alimenter jusqu’à 28 appareils bipolaires, ce qui en fait une solution efficace pour structurer une distribution modulaire étendue, tout en limitant le recours à des pontages filaires multiples.

Connexion par goupilles pour appareillages compatibles

Son exécution de raccordement électrique par goupille le destine aux équipements modulaires prévus pour ce type de liaison. Cette architecture facilite l’alignement des connexions sur la rangée et contribue à une implantation nette dans le coffret. Le pas de 18 mm correspond à l’entraxe attendu pour l’alimentation d’appareils modulaires bipolaires, ce qui aide à obtenir une pose régulière et cohérente.

Section 10 mm² et intensité assignée de 100 A

Sa section de 10 mm² permet de répondre aux besoins de distribution des circuits modulaires avec une intensité permanente assignée de 100 A. Ce niveau de capacité le rend adapté aux tableaux où plusieurs protections doivent être alimentées depuis une même barre de répartition. L’intérêt est double : gagner du temps à l’installation et conserver une organisation plus claire à l’intérieur du tableau.

Isolation intégrée pour une intégration plus propre dans le tableau

Le peigne est isolé, avec des parties conductrices en cuivre intégrées dans un profilé de protection. Cette conception favorise une manipulation plus maîtrisée lors de l’assemblage et une finition plus soignée dans l’enveloppe. Sur le terrain, cela permet aussi de conserver un câblage plus ordonné qu’avec une succession de liaisons individuelles, notamment sur les longues rangées d’appareils.

Compatible avec les appareils équipés d’un conducteur N

Ce modèle est indiqué comme adapté à des appareils équipés d’un conducteur N, ce qui le rend pertinent pour certaines configurations bipolaires intégrant phase et neutre. Il n’est en revanche pas destiné aux appareils équipés d’un commutateur auxiliaire. Ce point est important pour sélectionner la bonne barre de pontage selon la composition exacte de la rangée et éviter les incompatibilités mécaniques au moment du montage.

Caractéristiques utiles pour les ensembles de protection et de distribution

Ce peigne d’alimentation bipolaire présente une tension maximale de service de 500 V, une tenue aux chocs de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces caractéristiques en font un accessoire technique adapté aux tableaux, protections et solutions de distribution modulaire demandant une alimentation centralisée, propre à mettre en œuvre et cohérente avec une implantation professionnelle.
