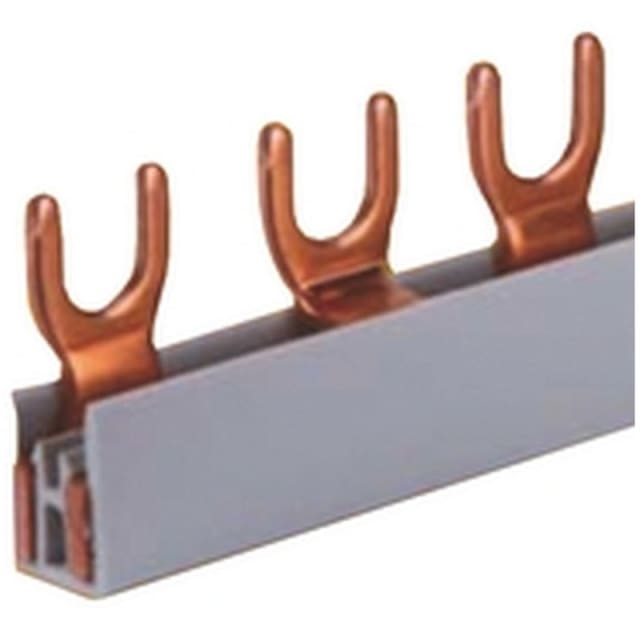

Peigne de raccordement bipolaire à fourche 10mm² 1 m

Peigne de raccordement bipolaire à fourche 10 mm² pour alimentation monophasée

Ce peigne de raccordement bipolaire à fourche 10 mm² de 1 mètre est conçu pour distribuer proprement la phase et le neutre dans un tableau électrique modulaire. Sa configuration 2 pôles convient au raccordement d’appareils bipolaires en schéma L-N, notamment pour l’interconnexion de disjoncteurs bipolaires montés en rangée. La connexion à fourche facilite une alimentation régulière et structurée entre les modules, tout en apportant un gain de place appréciable dans les coffrets de distribution.

Format 1 mètre recoupable pour adaptation en tableau

Avec une longueur de 1012 mm, ce peigne offre une base de travail pratique pour les tableaux nécessitant une alimentation sur plusieurs modules. Il peut être recoupé à la longueur utile pour s’adapter à la composition réelle de la rangée, ce qui simplifie le câblage lors de la préparation ou de l’extension d’une installation. Son entraxe de 17,8 mm correspond au pas standard recherché pour de nombreux appareillages modulaires bipolaires.

Connexion à fourche pour montage rapide sur appareils modulaires

L’exécution à fourche permet une mise en œuvre directe sur les bornes prévues pour ce type de raccordement. Cette conception est particulièrement adaptée lorsque l’on souhaite réaliser un pontage net et homogène entre plusieurs protections, sans multiplier les conducteurs de liaison. Le résultat est un câblage plus lisible dans le tableau, avec une distribution continue de l’alimentation sur toute la ligne d’appareils compatibles.

Section 10 mm² et intensité assignée 63 A

Sa section de 10 mm² et son courant permanent assigné de 63 A en font un peigne approprié pour les distributions modulaires courantes nécessitant une alimentation bipolaire stable et bien dimensionnée. Ce niveau de section permet d’assurer une alimentation collective des appareils raccordés tout en conservant un encombrement maîtrisé dans l’enveloppe. C’est un choix pertinent pour les tableaux résidentiels, tertiaires légers et les ensembles modulaires nécessitant une répartition claire de la puissance.

Peigne isolé pour intégration soignée dans le coffret

Le corps isolé participe à une intégration plus propre dans le tableau et à une manipulation plus adaptée aux environnements de distribution modulaire. Les dents en cuivre à fourche sont intégrées dans un profil isolant qui facilite l’organisation du câblage et la continuité visuelle de la rangée. Ce type de construction est recherché pour obtenir un ensemble plus ordonné, notamment dans les coffrets où la lisibilité des connexions compte autant que la compacité.

Compatible avec appareils équipés d’un conducteur N

Ce modèle est indiqué comme adapté aux appareils équipés d’un conducteur N, ce qui confirme son usage sur des montages bipolaires phase + neutre. Il répond ainsi aux besoins de liaison entre modules nécessitant une répartition simultanée des deux conducteurs actifs du circuit. En revanche, il n’est pas destiné aux appareils équipés d’un commutateur auxiliaire, point utile à vérifier lors du choix de la bonne barre de pontage pour une configuration spécifique.

Caractéristiques électriques pour tableaux de protection et de distribution

Ce peigne bipolaire présente une tension maximale de service de 690 V, une tenue aux chocs de 4,5 kV et un courant de court-circuit conditionnel de 25 kA. Ces caractéristiques le destinent à une utilisation dans des ensembles de protection et de distribution où l’on attend une solution de pontage modulaire cohérente avec les exigences techniques d’un tableau moderne. Pour l’installateur, cela signifie un accessoire pensé pour accompagner le raccordement de protections modulaires tout en conservant une mise en œuvre simple et rationnelle.
