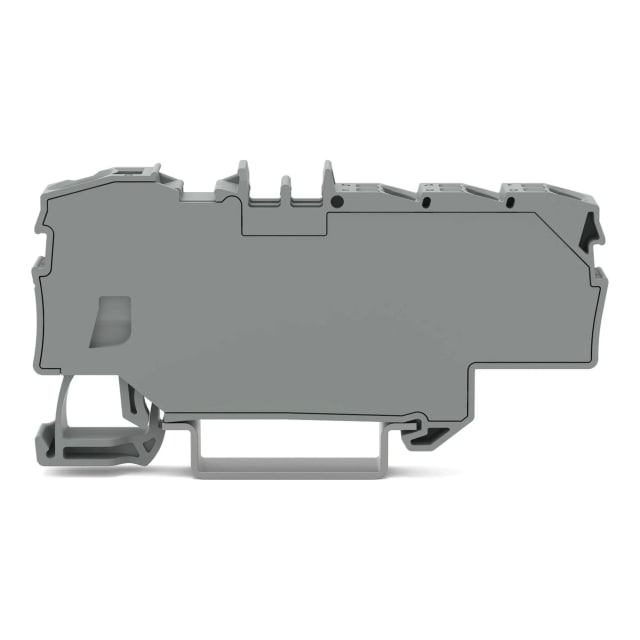

Borne de distribution sur rail DIN gris 2006-8031

Borne de distribution sur rail DIN gris pour répartition compacte en tableau

Cette borne de distribution sur rail DIN gris série 2006 est conçue pour organiser une répartition de potentiel nette et compacte dans les tableaux électriques. Son architecture permet de raccorder une arrivée principale d’un côté et plusieurs départs de l’autre, ce qui simplifie la distribution interne sans multiplier les pontages ni encombrer le coffret. Elle convient particulièrement aux montages où l’on recherche une implantation propre, lisible et rationnelle sur rail DIN 35 mm.

Configuration de raccordement pensée pour la distribution multiconducteurs

Le produit est prévu pour une configuration de distribution avec 1 entrée en 6 mm² et 6 sorties en 1,5 mm², soit 7 points de connexion sur un seul étage. Cette disposition est très pratique pour redistribuer une alimentation vers plusieurs circuits auxiliaires, commandes ou départs secondaires à partir d’un seul point. Dans un tableau, cela permet de gagner du temps au câblage et de mieux structurer les conducteurs selon leur fonction.

Connexion à ressort à cage Push-in pour un câblage rapide et net

Le raccordement à ressort à cage de type Push-in CAGE CLAMP® facilite l’insertion des conducteurs tout en assurant un maintien adapté aux travaux de câblage en armoire. La borne accepte des conducteurs monofilares de 0,5 à 10 mm², des conducteurs multifilaires de 0,5 à 6 mm² ainsi que des conducteurs à brins fins sans gaine de 0,5 à 10 mm². Pour les conducteurs à brins fins avec embout, la plage annoncée est de 1,5 à 6 mm². Ce spectre de sections permet de couvrir à la fois l’alimentation et les départs de petite section au sein d’une même borne de distribution.

Format étroit de 9 mm pour optimiser l’espace sur rail DIN

Avec une largeur de seulement 9 mm, une hauteur de 73,8 mm et un montage sur rail DIN 35 x 15 ou 35 x 7,5, cette borne de distribution aide à préserver un encombrement réduit dans les tableaux électriques. Ce format est intéressant lorsque la place disponible est comptée ou lorsqu’il faut intégrer plusieurs fonctions de protection, de commande et de répartition sur une même rangée. La plaque d’extrémité intégrée participe aussi à une implantation plus directe et plus propre.

Repérage latéral et central pour une lecture plus claire du tableau

La présence d’un marquage latéral et central facilite l’identification des circuits lors du câblage, des contrôles et des interventions de maintenance. Dans un ensemble de bornes, cette lisibilité améliore la compréhension de la distribution et aide à limiter les erreurs de repérage. L’ouverture de manipulation apporte également un accès pratique pour les opérations d’actionnement et de contrôle au moment du raccordement.

Caractéristiques électriques adaptées aux circuits de distribution

Cette borne affiche un courant de dimensionnement de 41 A et une tension de dimensionnement de 800 V. Elle est donc adaptée aux besoins de distribution interne dans les tableaux où il faut combiner compacité, organisation des départs et compatibilité avec différentes sections de conducteurs. Son corps isolant en thermoplastique et sa température de service annoncée jusqu’à 105 °C la destinent aux environnements de câblage technique où la tenue thermique du composant fait partie des critères de choix.

Un choix pertinent pour tableaux, coffrets et armoires électriques

Cette borne de distribution sur rail DIN gris trouve naturellement sa place dans les coffrets de distribution, armoires de commande, tableaux modulaires et ensembles de câblage nécessitant une répartition multiconducteurs claire. Elle répond bien aux besoins des intégrateurs, tableautiers, installateurs et techniciens recherchant une borne de distribution compacte pour centraliser une arrivée et redistribuer plusieurs départs dans un espace maîtrisé, avec une implantation ordonnée sur rail DIN.
