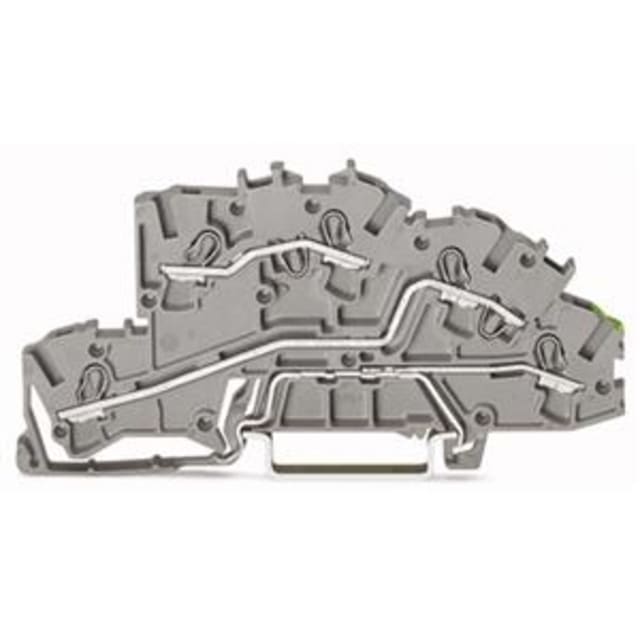

Borne à étages L/L/PE 2,5 mm² Push-in 2003-7645

Borne à étages L/L/PE 2,5 mm² pour distribution compacte sur rail DIN

Cette borne à étages Push-in 2,5 mm² est conçue pour organiser proprement la distribution de deux potentiels phase et d’un conducteur de protection dans un encombrement réduit. Sa configuration L/L/PE permet de regrouper les raccordements utiles dans les tableaux électriques, armoires et coffrets de distribution, tout en conservant une implantation claire sur rail DIN 35 mm. Son format étroit de 5,2 mm aide à optimiser la place disponible lorsque la densité de câblage devient un vrai enjeu.

Architecture à 3 potentiels pensée pour les tableaux électriques

Avec ses 3 potentiels intégrés, cette borne à étages simplifie le câblage des circuits en réunissant dans un seul point les connexions nécessaires à l’alimentation et à la protection. Cette conception est particulièrement adaptée aux montages où l’on recherche une lecture plus nette du bornier et une séparation fonctionnelle des conducteurs sans multiplier les références. Elle trouve naturellement sa place dans les ensembles de répartition, de commande et de distribution électrique.

Connexion Push-in pratique pour un câblage rapide et net

Le raccordement par technologie Push-in avec ressort à cage facilite l’insertion des conducteurs rigides ainsi que de nombreux conducteurs souples préparés selon leur section. L’ouverture de manipulation intégrée apporte un vrai confort lors des opérations de câblage, de déconnexion ou de maintenance. Ce type de connexion convient particulièrement aux monteurs et câbleurs qui recherchent un geste précis, propre et efficace dans les coffrets et tableaux où l’accessibilité doit rester maîtrisée.

Plages de raccordement adaptées aux conducteurs courants en 2,5 mm²

Cette borne accepte une large variété de conducteurs cuivre utilisés en installation et en câblage d’armoire. Elle peut recevoir du monofilaire de 0,75 à 4 mm², du multifilaire de 0,25 à 2,5 mm² et du conducteur à brins fins sans gaine de 0,25 à 4 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée est de 0,75 à 2,5 mm². Cette polyvalence permet de couvrir de nombreuses configurations de raccordement autour de la section nominale 2,5 mm² sans changer de logique de bornier.

Caractéristiques électriques adaptées aux circuits de distribution

Prévue pour une tension de dimensionnement de 400 V et un courant assigné de 32 A, cette borne à étages répond aux besoins des circuits de distribution et de liaison interne dans les tableaux électriques. Sa fonction PE intégrée en fait une solution pertinente lorsque le conducteur de protection doit être raccordé au même niveau d’organisation que les autres potentiels. Elle convient ainsi aux réalisations où la lisibilité du câblage et la compacité du montage sont aussi importantes que la continuité des raccordements.

Format optimisé pour montage sur rail DIN 35 mm

Conçue pour un montage sur rail DIN 35 mm, cette borne s’intègre facilement dans les enveloppes standards du marché. Ses dimensions de 96 mm de hauteur, 42,3 mm de profondeur et 5,2 mm de largeur permettent de construire des rangées de bornes denses sans sacrifier l’ergonomie de câblage. Son corps isolant gris en thermoplastique s’intègre visuellement dans les ensembles de borniers techniques, avec une présentation sobre et cohérente pour les tableaux soignés.

Comportement matière adapté aux environnements techniques

Le corps isolant en thermoplastique est donné pour une température de service de -35 à 85 °C, ce qui permet son utilisation dans des environnements techniques exigeants. La matière d’isolation est classée UL 94 V0, un point important pour les intégrateurs et tableautiers attentifs au comportement des composants dans les ensembles électriques. La borne nécessite une plaque de fermeture, à prévoir pour finaliser correctement l’extrémité du montage selon la configuration du bornier.

Une solution pertinente pour les ensembles de bornes TOPJOB S

Issue de la gamme TOPJOB S, cette borne à ressort pour tableaux électriques s’adresse aux professionnels recherchant une solution compacte pour le raccordement L/L/PE en 2,5 mm². Elle est particulièrement indiquée pour les borniers de distribution, les coffrets modulaires et les armoires où l’on souhaite gagner de la place tout en conservant une structure de câblage lisible. Pour une implantation propre et cohérente, elle s’intègre idéalement dans un ensemble de bornes à ressort et d’accessoires compatibles de la même famille.
