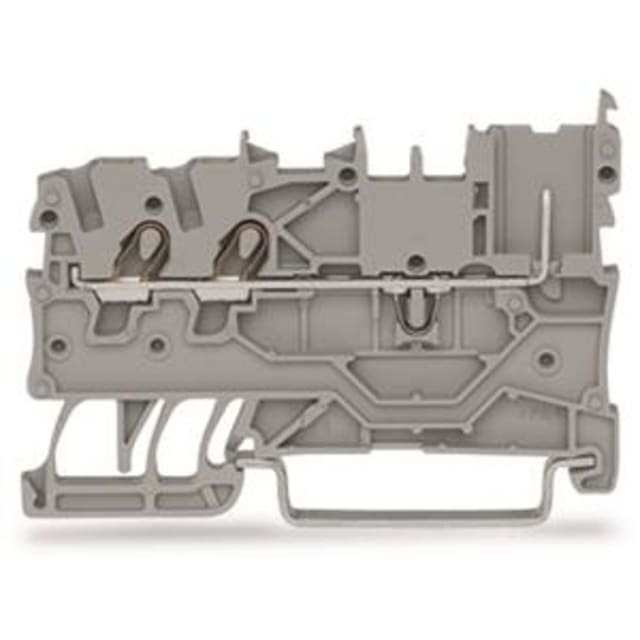

Borne de base 2 conducteurs sur rail DIN 2020-1301

Borne de base 2 conducteurs pour montage sur rail DIN 35 mm

La borne de base 2 conducteurs sur rail DIN 2020-1301 est conçue pour l’équipement de tableaux électriques compacts et structurés. Ce modèle de la série X-COM S-Mini se monte sur rail DIN 35 x 15 ou 35 x 7,5 mm et permet le raccordement de deux conducteurs avec une interface 1 broche. Son format étroit de 3,5 mm aide à optimiser l’implantation dans les armoires et coffrets lorsque la densité de câblage est élevée.

Technologie Push-in CAGE CLAMP pour un câblage rapide et net

Cette borne WAGO utilise un raccordement à ressort à cage de type Push-in CAGE CLAMP, apprécié pour les opérations de câblage précises en tableau. Cette technologie facilite l’insertion des conducteurs compatibles tout en conservant une connexion compacte, pratique pour les montages répétitifs, les distributions de signaux et les ensembles où la lisibilité du câblage compte autant que l’encombrement. La présence d’un second mode de raccordement à broches élargit les possibilités d’intégration dans les ensembles techniques prévus pour ce système.

Compatible avec plusieurs types de conducteurs en petite section

La borne accepte les conducteurs à brins fins sans gaine de 0,14 à 1,5 mm², les conducteurs multifilaires de 0,14 à 1 mm² et les conducteurs monofilares de 0,5 à 1,5 mm². Pour les conducteurs à brins fins avec gaine, le diamètre admissible est de 0,5 à 0,75 mm². Cette plage de raccordement en fait une solution adaptée aux circuits de commande, au câblage de borniers compacts et aux applications où la régularité des petites sections est essentielle.

Format compact pour tableaux électriques à forte densité

Avec une largeur de seulement 3,5 mm, une hauteur de 59,2 mm et une construction à 1 étage, cette borne est pensée pour les montages où chaque millimètre de rail compte. Elle intègre 3 réglettes à bornes par étage, ce qui favorise une organisation rationnelle dans les ensembles de distribution et d’automatisme. Son corps isolant en thermoplastique et sa finition grise s’intègrent facilement dans les architectures de borniers sobres et lisibles.

Caractéristiques électriques adaptées aux circuits de tableau

La borne présente une tension de dimensionnement de 500 V et un courant de dimensionnement de 13,5 A. Ces valeurs la destinent aux montages de raccordement compacts nécessitant une borne pour petites sections, tout en conservant une capacité électrique cohérente avec de nombreuses fonctions de tableau. Elle convient particulièrement aux liaisons internes et aux distributions ordonnées dans les applications de commande et d’interface.

Bonne tenue thermique pour environnements techniques exigeants

La température de service annoncée jusqu’à 105 °C permet d’envisager l’utilisation de cette borne dans des environnements techniques où la tenue en température du matériel de raccordement est un critère important. Cette caractéristique est intéressante pour les coffrets et tableaux soumis à des échauffements liés à la densité d’équipement ou à la proximité d’autres composants électriques.

Un choix pertinent pour le câblage de tableaux et borniers modulaires

Cette borne de base 2 conducteurs constitue une solution bien adaptée aux professionnels recherchant un encombrement réduit, un montage direct sur rail DIN et une technologie de connexion à ressort efficace pour les petites sections. Dans un tableau électrique, elle permet de construire des ensembles compacts, propres et faciles à organiser, en restant cohérente avec les besoins de câblage fin que l’on rencontre fréquemment en automatisme, en commande et en distribution interne.
