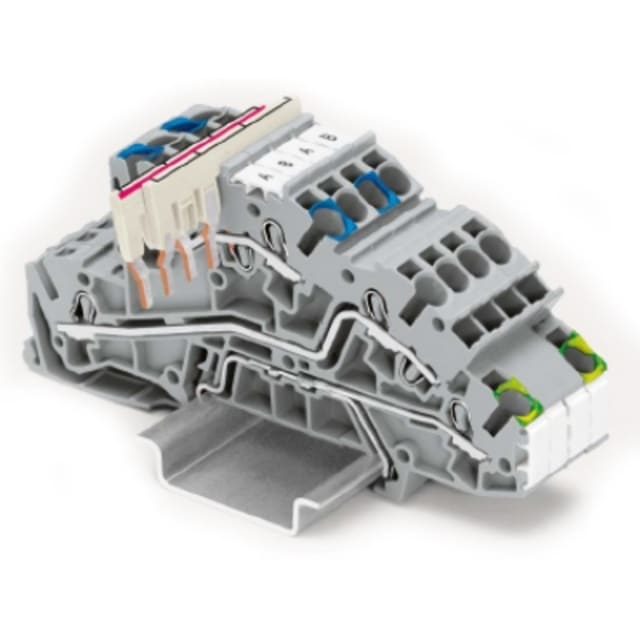

Kit de câblage domotique sur rail DIN 821-131

Kit de câblage domotique sur rail DIN pour coffret électrique

Ce kit de câblage domotique sur rail DIN est conçu pour organiser rapidement les liaisons dans un coffret électrique dédié à l’automatisation du bâtiment ou à la distribution de signaux domotiques. Son format compact facilite l’intégration dans un tableau tout en apportant une base de raccordement claire entre phase, neutre et terre. Il convient particulièrement aux montages où la lisibilité, le repérage et la rationalisation du câblage sont essentiels.

Configuration pensée pour une distribution L, N et PE structurée

La composition du kit permet de créer une implantation ordonnée autour des potentiels principaux du coffret. Il comprend 30 bornes L/N/PE, une borne de terre 6 mm², 36 pontages, 3 pontages 12 pôles, ainsi que les plaques d’extrémité et butées d’arrêt nécessaires à une mise en place propre sur rail DIN. Cette configuration aide à gagner du temps lors de l’assemblage et simplifie la répartition des conducteurs dans les applications domotiques ou techniques nécessitant de nombreux départs.

Compatible avec les bornes TOPJOB S push-in

Le kit est annoncé comme compatible avec les bornes TOPJOB S à connexion push-in. Ce type d’intégration est particulièrement apprécié dans les tableaux où l’on recherche un câblage rapide, net et facile à organiser. Pour l’installateur, cela permet de travailler avec une architecture cohérente sur rail DIN, adaptée aux coffrets domotiques modernes et aux ensembles de distribution basse tension nécessitant une présentation soignée des liaisons internes.

Encombrement maîtrisé pour tableau et coffret domotique

Avec des dimensions de 278 mm de longueur, 115 mm de largeur et 52 mm de hauteur, ce kit de câblage domotique s’intègre dans une logique d’optimisation de place à l’intérieur du coffret. Son gabarit permet de préparer une zone de raccordement structurée sans multiplier les éléments dispersés. C’est un avantage concret pour les tableaux où la place disponible doit être exploitée de manière méthodique, notamment en présence de modules de commande, d’alimentations, d’actionneurs ou d’interfaces techniques.

Solution adaptée aux tableaux domotiques et aux montages préparés

Ce kit s’adresse aux réalisations où l’on souhaite préparer un ensemble de raccordement homogène avant mise en service. Il est adapté aux coffrets électriques orientés domotique, gestion technique du bâtiment ou distribution de circuits auxiliaires. Le fait de disposer d’un ensemble complet avec pontages, bornes et accessoires de maintien permet de standardiser le montage, de limiter les oublis au moment de l’équipement du rail DIN et de conserver une implantation plus simple à relire lors des interventions ultérieures.

Repérage libre pour une identification sur mesure

Le marquage vierge laisse à l’installateur la liberté d’adapter l’identification aux besoins du chantier, à la logique du tableau ou au plan de câblage retenu. Cette souplesse est utile lorsque les départs doivent être personnalisés selon les zones, fonctions, modules ou automatismes raccordés. Dans un environnement domotique, où les circuits peuvent être nombreux et variés, cette possibilité de repérage contribue à une lecture plus rapide du coffret.

Montage sur rail DIN avec accessoires de finition inclus

Le kit est prévu pour un montage sur rail DIN, avec les éléments de finition et de maintien nécessaires à une installation complète : plaques d’extrémité et butées d’arrêt sont incluses pour stabiliser l’ensemble sur le rail et finaliser proprement la rangée de bornes. Cette approche en kit évite de composer soi-même chaque accessoire séparément et apporte une solution prête à intégrer dans un tableau électrique ou un coffret de distribution domotique.
