Relais de commutation 24 V DC RCL424024 4058570000

Relais de commutation 24 V DC compact pour circuits de commande modulaires

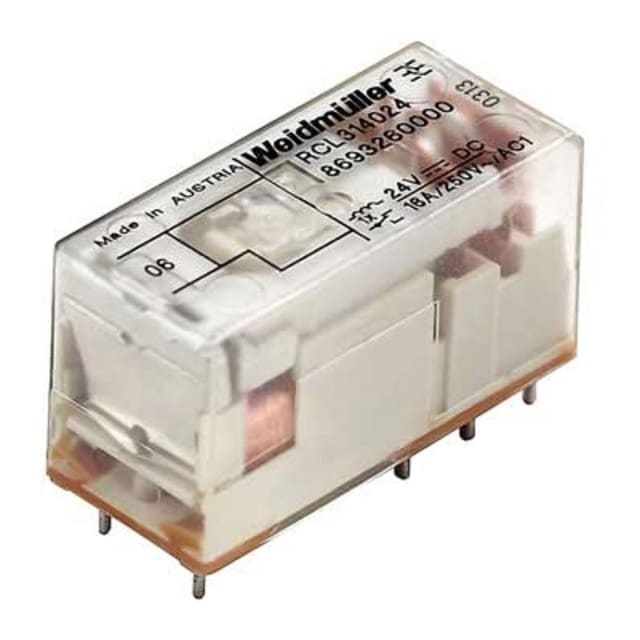

Ce relais de commutation 24 V DC Weidmüller RCL424024 est conçu pour les fonctions d’interface et de commutation dans les armoires, tableaux et ensembles de distribution. Son format compact de 12,7 x 29 x 15,7 mm permet une intégration soignée dans les montages où l’encombrement doit rester maîtrisé, tout en conservant une capacité de commutation adaptée aux applications de commande courantes.

Double contact inverseur 8 A pour une commande souple des équipements

Équipé de 2 contacts inverseurs, ce relais permet de gérer des scénarios de commutation polyvalents dans les circuits de pilotage, d’automatisme et de signalisation. Son courant nominal de 8 A convient aux besoins classiques de commutation de charges, avec une tension de commutation pouvant aller jusqu’à 250 V AC côté charge. Cette configuration facilite l’intégration dans les montages nécessitant plusieurs états de contact au sein d’un seul relais.

Bobine 24 V DC adaptée aux alimentations de commande industrielles

La commande fonctionne en 24 V DC, avec une plage d’alimentation de 22,8 à 31,2 V DC, ce qui la rend compatible avec les alimentations continues de commande largement utilisées dans les installations électriques et automatismes. Le fonctionnement monostable assure une commutation nette lors de l’excitation de la bobine, avec un retour à l’état initial dès disparition de la commande.

Raccordement à broches pour montage sur embase ou support adapté

Ce modèle est prévu avec un raccordement à broches et une connexion enfichable. Il s’adresse donc aux configurations utilisant un socle ou une base compatible, le relais n’étant pas livré en appareil complet avec socle. Ce principe de montage est apprécié pour les opérations de maintenance et de remplacement rapides dans les ensembles de commande, sans reprise complète du câblage de l’installation.

Contacts AgNi pour les usages de commutation en environnement de tableau

Le relais utilise des contacts en argent-nickel (AgNi), un matériau couramment retenu pour les fonctions de commutation électromécanique. Cette conception convient aux applications de commande et d’interface où l’on recherche une réponse fiable de commutation sur des circuits de puissance modérée, aussi bien en automatisme qu’en pilotage de relais auxiliaires, voyants, actionneurs ou organes de signalisation.

Temps de réponse courts pour les séquences de commande

Le relais présente des temps de commutation adaptés aux circuits de pilotage, avec un délai d’enclenchement inférieur ou égal à 8 ms et un délai de retombée inférieur ou égal à 6 ms. Cette réactivité permet une intégration cohérente dans des séquences de commande nécessitant une réponse rapide, sans recourir à un appareillage plus complexe que nécessaire.

Format technique simple, sans voyant ni bouton de test

Ce relais est volontairement dépourvu de voyant LED, de bouton de test et d’indicateur mécanique de position. Il convient ainsi aux conceptions sobres, orientées fonctionnalité, lorsque le diagnostic visuel intégré n’est pas une exigence du projet. Ce choix permet de conserver un composant compact, dédié avant tout à la fonction de commutation.

Une solution adaptée aux tableaux, protections et distribution électrique

Grâce à son indice de protection IP20, à sa construction enfichable et à sa configuration 24 V DC / 2 inverseurs / 8 A, ce relais trouve naturellement sa place dans les tableaux électriques, les relais de contrôle, les ensembles de protection et les armoires de distribution. Il répond aux besoins des intégrateurs, tableautiers et professionnels recherchant un relais compact pour fonctions de commande, d’isolement et d’interface dans les circuits électriques.
