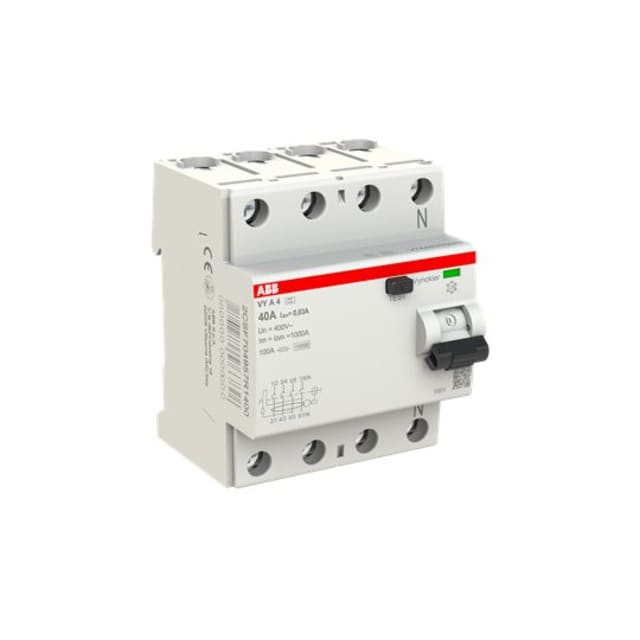

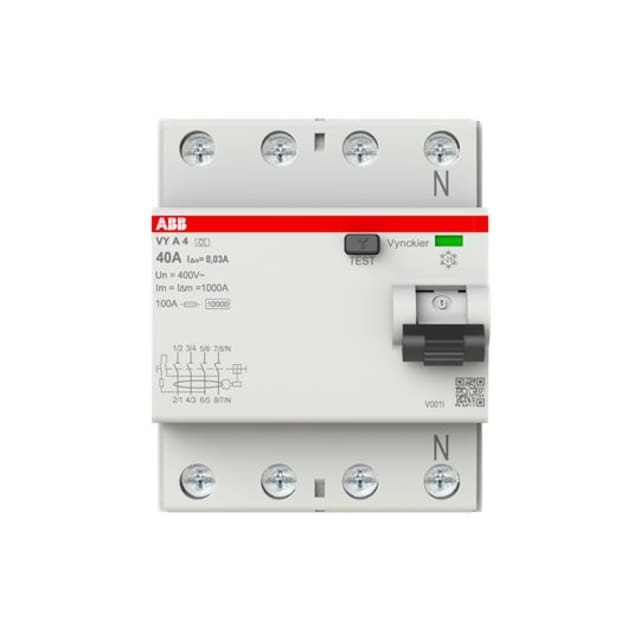

Interrupteur différentiel 4P 40A 30mA type A VYA

Protection différentielle 30 mA pour circuits triphasés avec neutre

Cet interrupteur différentiel 4P 40A 30mA type A est conçu pour assurer la coupure automatique en cas de courant de fuite à la terre sur des installations en 400 V. Sa sensibilité de 30 mA le destine à la protection des personnes, tandis que sa configuration tétrapolaire permet de surveiller simultanément les trois phases et le neutre. C’est une solution adaptée aux tableaux de distribution où la sécurité différentielle doit être clairement assurée sur des départs triphasés.

Type A : détection des défauts adaptés aux usages électriques courants

Le type A permet la détection des courants différentiels alternatifs et des courants différentiels pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements courants générant ce type de composante de défaut. Il convient donc lorsque l’installation nécessite une protection différentielle plus adaptée qu’un simple type AC, notamment dans des environnements résidentiels ou tertiaires comportant des appareils électroniques usuels.

Calibre 40 A pour une intégration cohérente dans le tableau

Avec un courant nominal de 40 A, cet interrupteur différentiel s’intègre dans une architecture de protection où l’on recherche un appareil capable d’accompagner une distribution triphasée tout en conservant un format modulaire pratique. Sa largeur de 4 modules facilite son implantation sur rail DIN dans le coffret, avec une profondeur totale de 69 mm qui reste compatible avec l’organisation habituelle des tableaux électriques modulaires.

Montage sur rail DIN et lecture simple de l’appareillage

Prévu pour un montage sur barre DIN, ce modèle s’installe dans les tableaux et coffrets modulaires standards. Son format 4 pôles permet une lecture immédiate de sa fonction dans l’ensemble de l’appareillage de protection. C’est un choix pertinent pour les intégrateurs et installateurs qui veulent une protection différentielle identifiable, proprement positionnée et simple à associer au reste de la distribution électrique.

Caractéristiques électriques utiles à l’exploitation du tableau

Ce modèle fonctionne à 50 Hz, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV participe à son intégration dans des ensembles de distribution exposés aux contraintes électriques usuelles. La résistance au court-circuit indiquée à 1 kA ainsi que la résistance aux courants de choc de 0,25 kA apportent des repères techniques utiles pour le choix de l’appareil dans une configuration de tableau correctement étudiée.

Utilisation en environnement intérieur de tableau

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé à l’intérieur d’un coffret ou d’un tableau assurant la protection mécanique adaptée. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à 40 °C, avec un degré de pollution 3. Ces données facilitent son choix pour des installations fixes où les conditions d’exploitation doivent rester compatibles avec un appareillage modulaire de protection.

Appareil non sélectif pour la protection différentielle de proximité

Ce modèle est un interrupteur différentiel non sélectif. Il est donc destiné aux fonctions de protection différentielle classiques, au plus près des circuits ou groupes de circuits à protéger, lorsque l’on ne recherche pas un déclenchement temporisé de type sélectif. Cette caractéristique doit être prise en compte dans l’organisation de la sélectivité différentielle du tableau afin d’obtenir une coordination cohérente entre les différents niveaux de protection.

Un choix précis pour les tableaux de protection et de distribution

Grâce à son association 4 pôles, 40 A, 30 mA et type A, cet interrupteur différentiel répond à un besoin très précis en protection différentielle modulaire. Il convient particulièrement aux tableaux électriques nécessitant une coupure différentielle sur réseau triphasé avec neutre, avec possibilité d’association à des dispositifs supplémentaires. Pour l’acheteur professionnel comme pour le tableautier, ce positionnement technique clair permet de sélectionner le bon appareillage sans ambiguïté sur la fonction attendue.
