Interrupteur différentiel 4P 40A 30mA type A pour tableau modulaire

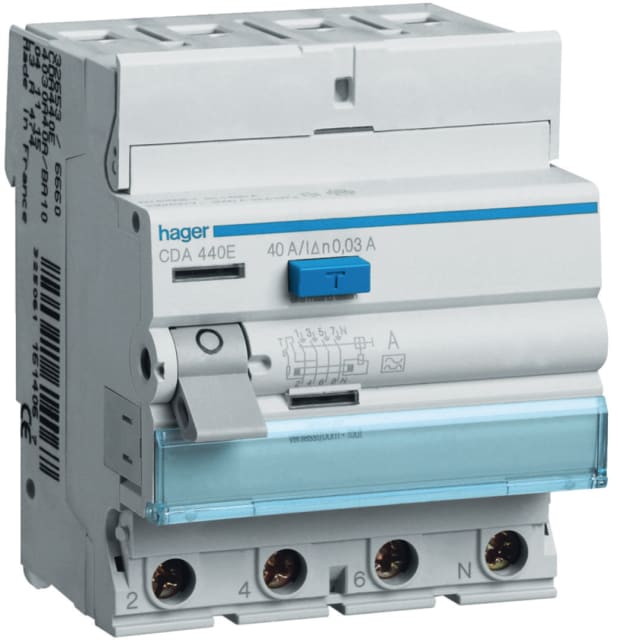

L’interrupteur différentiel 4P 40A 30mA type A CDA440E est conçu pour la protection différentielle des installations en courant alternatif, avec une détection adaptée aux défauts de type A. Son format 4 pôles permet une intégration cohérente dans les tableaux de distribution nécessitant une coupure simultanée sur plusieurs conducteurs. Avec une largeur de 4 modules, il s’installe proprement sur rail DIN et convient aux montages où l’encombrement doit rester maîtrisé.

Sensibilité 30mA pour la protection des personnes

Sa sensibilité de 30mA correspond au niveau recherché pour la détection des courants de défaut susceptibles de nécessiter une coupure rapide. Ce calibre permet d’assurer une fonction essentielle de protection différentielle en tête de rangée ou sur des départs dédiés, selon l’architecture du tableau. Le type A le rend particulièrement pertinent pour les circuits pouvant générer des composantes de courant résiduel pulsé, au-delà d’un simple usage en courant alternatif sinusoïdal.

Calibre 40A et configuration tétrapolaire pour les réseaux 400V

Avec un courant nominal de 40A et une tension assignée de 400V, ce modèle répond aux besoins des installations triphasées avec neutre nécessitant un appareil tétrapolaire. Cette configuration 4P permet une coupure simultanée de l’ensemble des pôles, ce qui facilite la cohérence de protection dans un tableau alimentant plusieurs circuits ou équipements répartis sur plusieurs phases. C’est un choix adapté lorsque la continuité de repérage, la lisibilité du tableau et la coupure groupée sont importantes.

Montage sur rail DIN et encombrement adapté aux coffrets modulaires

Le CDA440E se fixe sur barre DIN, ce qui simplifie son intégration dans les coffrets et armoires modulaires. Sa largeur de 4 unités de division permet de prévoir précisément l’occupation dans le tableau, tandis que sa profondeur totale de 70 mm reste compatible avec les montages courants en coffret. Pour l’installateur, cela se traduit par une implantation claire, une organisation plus propre des protections et une meilleure anticipation de la place disponible.

Raccordement pratique pour différents conducteurs

Cet interrupteur différentiel accepte des sections de conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit dans le cadre d’une création de tableau, d’une rénovation ou d’un remplacement à l’identique. L’appareil peut ainsi s’intégrer plus facilement dans des configurations variées, avec des conducteurs adaptés au calibre et à l’organisation du tableau.

Caractéristiques électriques utiles en exploitation

Ce modèle dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 4 kV et d’une résistance au court-circuit Icw de 6 kA. Ces caractéristiques participent à une utilisation adaptée dans les ensembles de distribution modulaires où la stabilité des performances et la compatibilité avec l’environnement électrique du tableau sont essentielles. Sa fréquence nominale de 50 Hz, sa puissance dissipée de 6,5 W et sa résistance aux courants de choc de 0,25 kA complètent un profil technique cohérent pour les applications de protection différentielle courantes.

Un appareil pensé pour une intégration propre dans l’enveloppe

Avec un indice de protection IP20, un degré de pollution 2 et une température de fonctionnement de -25 à +40 °C, cet interrupteur différentiel est destiné à être installé dans un tableau ou une enveloppe adaptée. Il ne s’agit pas d’un modèle sélectif ni micro-retardé, ce qui oriente son usage vers des montages où l’on recherche une protection différentielle immédiate. La possibilité d’ajouter des dispositifs supplémentaires peut également intéresser les professionnels souhaitant faire évoluer l’équipement du tableau selon les besoins de l’installation.
