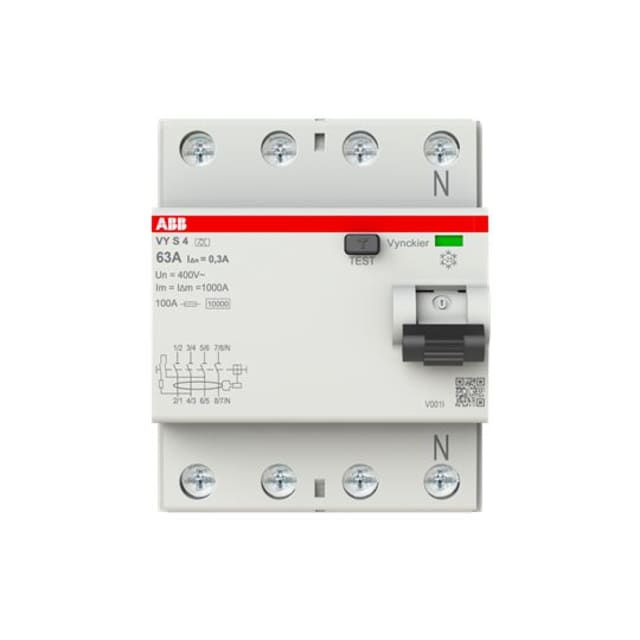

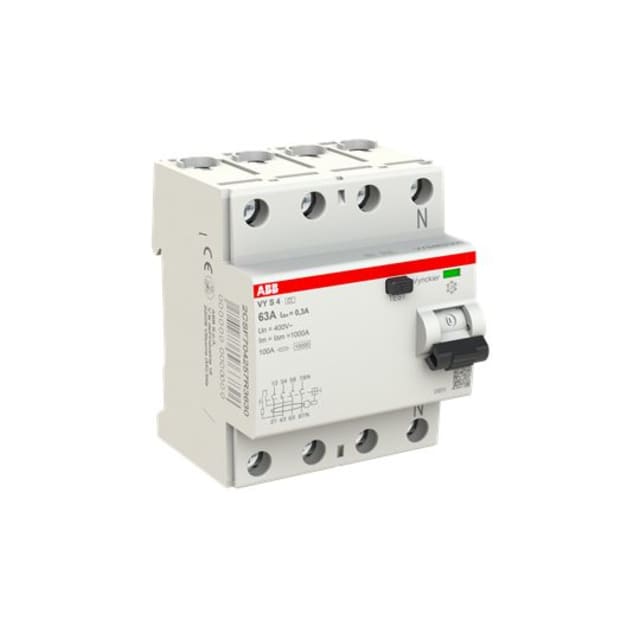

Interrupteur différentiel VYS 4P 63A 300mA 2CSF704257R3630

Interrupteur différentiel 4P 63A 300mA pour protection différentielle sélective

Cet interrupteur différentiel VYS tétrapolaire 63 A 300 mA est conçu pour assurer une protection différentielle en amont d’une installation ou d’un tableau de distribution triphasé avec neutre. Sa sensibilité de 300 mA convient aux usages où l’on recherche une coupure sur défaut d’isolement avec logique de sélectivité, afin de mieux hiérarchiser les protections dans le tableau. Son format 4 pôles permet la coupure simultanée des conducteurs actifs sur les réseaux concernés, pour une intégration cohérente dans les ensembles de protection et de distribution électrique.

Type A sélectif pour une meilleure coordination des protections

Ce modèle est un différentiel de type A, capable de détecter les courants différentiels alternatifs ainsi que les courants résiduels pulsés. Il convient donc aux circuits alimentant des équipements modernes pouvant générer ce type de défaut. Sa version sélective apporte un déclenchement temporisé, utile lorsque plusieurs niveaux de protection différentielle coexistent dans le tableau. Cela aide à limiter les coupures inutiles sur l’ensemble de l’installation et favorise une meilleure continuité de service en cas de défaut localisé en aval.

Calibre 63 A adapté aux tableaux de distribution exigeants

Avec un courant nominal de 63 A et une tension assignée de 400 V, cet interrupteur différentiel répond aux besoins des tableaux nécessitant un appareil capable d’accompagner des intensités soutenues. Il trouve naturellement sa place dans les coffrets et armoires où la protection différentielle doit rester compatible avec des charges importantes. Sa fréquence nominale de 50 Hz et sa tension d’isolement Ui de 500 V complètent un profil technique adapté aux installations électriques structurées et aux montages de distribution soignés.

Format modulaire 4 modules sur rail DIN pour intégration propre

Prévu pour un montage sur barre DIN, ce différentiel s’intègre facilement dans un tableau électrique modulaire. Sa largeur de 4 unités de division permet une implantation lisible et rationnelle, sans complication inutile lors de l’organisation du coffret. Sa profondeur totale de 69 mm reste compatible avec les configurations de tableaux courantes, ce qui facilite le positionnement avec les autres appareillages de protection, peignes, borniers et accessoires de distribution.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

L’appareil accepte des conducteurs monofilaires et multifilaires de 1 à 35 mm², ce qui apporte une vraie souplesse au moment du câblage. Cette plage de raccordement permet de l’intégrer aussi bien dans des configurations de tableau standard que dans des ensembles demandant des sections plus importantes. Pour l’installateur, cela simplifie le choix des conducteurs d’alimentation et de départ, tout en conservant une mise en œuvre claire dans les environnements de distribution électrique modulaires.

Tenue électrique pensée pour l’environnement du tableau

Ce différentiel dispose d’une tenue aux chocs de 4 kV, d’une résistance au courant de choc de 5 kA et d’une tenue conditionnelle au court-circuit indiquée à 1 kA. Ces caractéristiques participent à son adaptation aux contraintes électriques rencontrées dans les tableaux de protection. Son indice de protection IP20 correspond à un usage à l’intérieur d’une enveloppe adaptée, tandis que son degré de pollution 3 et sa plage de fonctionnement de -25 à +40 °C soutiennent une utilisation dans des conditions d’exploitation techniques courantes.

Un choix pertinent pour tableaux principaux, sous-tableaux et distribution triphasée

Grâce à sa configuration 4P, son calibre de 63 A, sa sensibilité de 300 mA et son comportement sélectif, cet interrupteur différentiel VYS est particulièrement pertinent pour la protection différentielle générale ou intermédiaire de lignes de distribution. Il convient aux installations où l’on attend une coupure différentielle adaptée à une architecture de protections hiérarchisée. La présence d’un dispositif de verrouillage et la possibilité d’ajouter des dispositifs complémentaires renforcent encore son intérêt dans les tableaux nécessitant une exploitation propre, lisible et évolutive.
