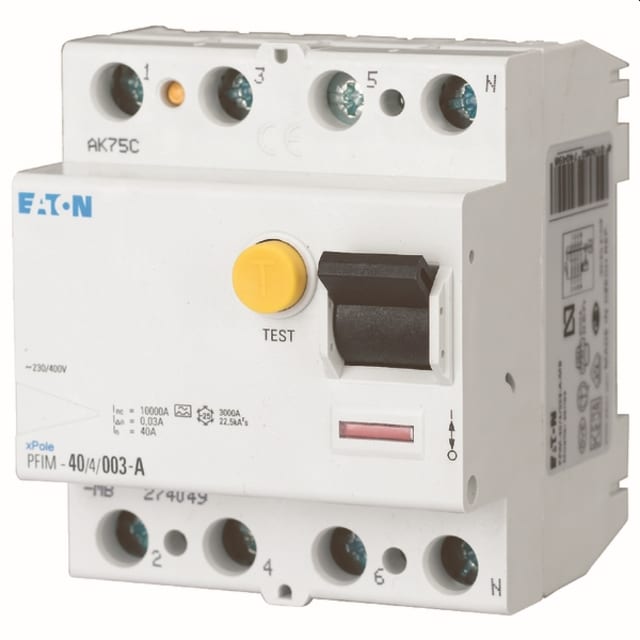

Interrupteur différentiel 4 pôles 40A 30mA type A 274049

Interrupteur différentiel 4 pôles 40A 30mA type A pour protection des circuits triphasés

Cet interrupteur différentiel 4 pôles 40 A 30 mA type A est conçu pour assurer la protection différentielle des installations en courant alternatif, avec une configuration adaptée aux réseaux en 4 pôles. Son seuil de déclenchement de 30 mA permet une protection des personnes contre les défauts d’isolement, tandis que son calibre de 40 A convient à de nombreuses distributions en tableau électrique. Le type A détecte les courants différentiels alternatifs et les courants résiduels pulsés, ce qui le rend pertinent pour des circuits alimentant des usages courants comportant des équipements électroniques.

Type A 30 mA : une réponse adaptée aux usages électriques modernes

Le type A est particulièrement indiqué lorsque les circuits peuvent générer des composantes de courant résiduel pulsé. Cela en fait un choix cohérent pour des installations intégrant des appareils et équipements actuels. Avec une sensibilité de 30 mA, cet interrupteur différentiel joue un rôle essentiel dans la coupure rapide en cas de défaut à la terre. Son fonctionnement instantané, sans version sélective ni micro-retardée, convient aux besoins de protection différentielle standard dans les tableaux de répartition.

Format 4 modules sur rail DIN pour intégration simple au tableau

Prévu pour un montage sur barre DIN, ce modèle s’intègre facilement dans un coffret ou une armoire électrique. Sa largeur de 4 unités de division facilite l’organisation des rangées et le repérage dans le tableau. Son encombrement reste compatible avec les intégrations courantes, avec une profondeur totale de 70,5 mm. Ce format permet une mise en œuvre propre dans les ensembles de distribution électrique nécessitant une protection différentielle tétrapolaire.

Caractéristiques électriques adaptées à une exploitation en 400 V

Ce dispositif est donné pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne en 50 Hz et présente une résistance conditionnelle au court-circuit de 10 kA, ce qui en fait une solution adaptée à des ensembles de protection et de distribution nécessitant un appareil différentiel robuste sur le plan électrique. Sa résistance aux courants de choc de 0,25 kA complète utilement son profil pour les environnements de tableau électrique bien structurés.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

L’appareil accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 16 mm², ce qui laisse une bonne souplesse au moment du câblage. Cette plage de raccordement permet de l’intégrer sur des départs et alimentations compatibles avec son calibre, tout en conservant une installation soignée dans le tableau. La présence d’un dispositif de verrouillage constitue également un atout pour sécuriser les opérations d’intervention ou de maintenance.

Utilisation en tableau électrique avec possibilité d’équipements complémentaires

Cet interrupteur différentiel peut recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans des ensembles nécessitant des fonctions annexes selon la configuration retenue. Il trouve naturellement sa place dans les tableaux, protections et systèmes de distribution électrique où l’on recherche une protection différentielle 4 pôles claire à identifier et simple à associer au reste de l’appareillage modulaire. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, comme dans un coffret ou une armoire.

Conditions d’exploitation et informations utiles pour le choix

Conçu pour fonctionner dans une plage de température ambiante de -25 à 60 °C, cet interrupteur différentiel convient à des conditions d’exploitation étendues en environnement technique. Son degré de pollution 2 correspond aux usages habituels en appareillage modulaire installé dans un tableau électrique. La puissance dissipée de 13,1 W est une donnée utile pour les études d’échauffement et le dimensionnement d’ensemble. Pour un achat sans ambiguïté, ce modèle associe une protection différentielle 4 pôles, un calibre 40 A et une sensibilité 30 mA en type A, dans un format modulaire destiné aux installations de distribution électrique.
