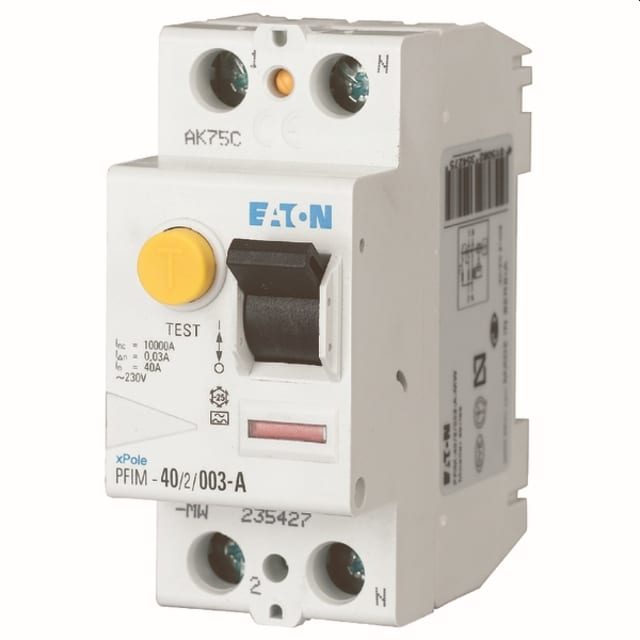

Interrupteur différentiel 40A 30mA type A 2 pôles 274040

Interrupteur différentiel 40A 30mA type A pour la protection des personnes

Cet interrupteur différentiel 2 pôles 40 A 30 mA de type A est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation en cas de courant de fuite. Son calibre de 40 A permet son intégration dans de nombreux tableaux de distribution, tandis que sa sensibilité 30 mA répond au besoin de protection des personnes sur les circuits concernés. Le type A est adapté à la détection des courants différentiels alternatifs et pulsés, ce qui le rend pertinent pour des usages comportant des équipements électroniques courants.

Type A : adapté aux circuits avec composants électroniques

Le choix d’un interrupteur différentiel type A est particulièrement intéressant pour les installations alimentant des appareils susceptibles de générer des composantes de courant résiduel pulsé. Il constitue ainsi une solution cohérente pour renforcer la protection sur des circuits où un type AC ne serait pas le plus approprié. En version bipolaire 230 V, il convient aux installations monophasées nécessitant une coupure simultanée des deux pôles.

Format modulaire 2 pôles pratique pour tableau sur rail DIN

Avec une largeur de 2 modules, ce différentiel s’intègre facilement dans un coffret ou un tableau électrique équipé d’un rail DIN. Sa profondeur totale de 70,5 mm aide à anticiper l’encombrement réel au montage, notamment dans les enveloppes compactes. Son indice de protection IP20 correspond à une installation dans un coffret adapté, et son dispositif de verrouillage apporte un point pratique pour les opérations d’exploitation ou de maintenance.

Capacité électrique équilibrée pour une installation basse tension

Ce modèle associe un courant nominal de 40 A à une tension assignée de 230 V et une fréquence de 50 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à une intégration maîtrisée dans une distribution basse tension modulaire. Sa résistance conditionnelle au court-circuit de 10 kA apporte un niveau de tenue adapté à de nombreuses architectures de tableau, sous réserve d’une coordination correcte avec les protections amont.

Raccordement souple pour conducteurs rigides et multibrins

Pour faciliter le câblage, cet interrupteur différentiel accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 16 mm². Cette plage de raccordement laisse une bonne latitude pour s’adapter aux sections couramment utilisées dans les tableaux électriques. Le montage et les reprises de câblage sont ainsi plus simples à organiser, que ce soit en distribution principale ou sur des départs nécessitant une protection différentielle dédiée.

Déclenchement instantané et comportement conforme aux besoins courants

Ce modèle n’est ni sélectif ni micro-retardé : il est donc destiné à un déclenchement sans temporisation, adapté aux besoins de protection différentielle immédiate. Sa résistance aux courants de choc de 0,25 kA précise son comportement face aux perturbations transitoires selon les caractéristiques annoncées par le fabricant. Il peut également recevoir des dispositifs supplémentaires, ce qui permet d’envisager des compléments fonctionnels selon la configuration du tableau.

Conditions d’utilisation à prendre en compte au dimensionnement

Ce différentiel est prévu pour fonctionner dans une plage de température ambiante de -25 à +60 °C, avec un degré de pollution 2. Sa puissance dissipée de 7,8 W est à considérer dans l’étude thermique du coffret. Pour une installation propre et cohérente, il est important de vérifier l’environnement de pose, la ventilation du tableau, la compatibilité des accessoires éventuels et le bon dimensionnement de l’ensemble des protections associées.
