Disjoncteur différentiel 3P+N, C Kar, 25A – 2CSR256040R3254

Une protection combinée contre les surintensités et les défauts différentiels

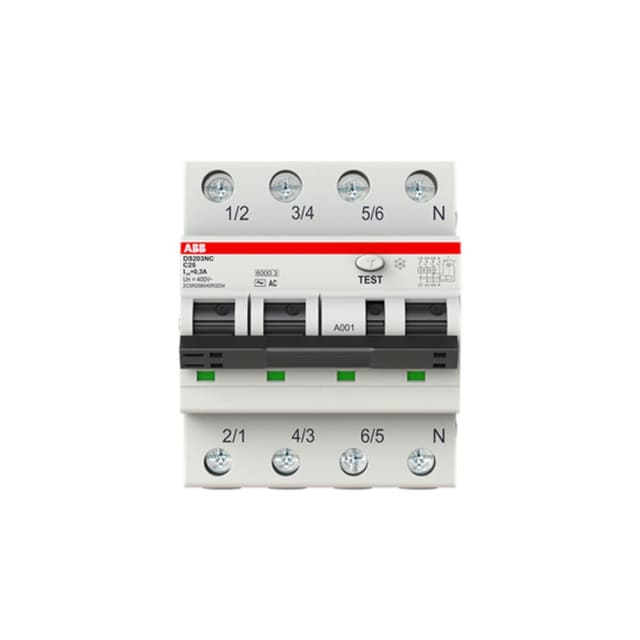

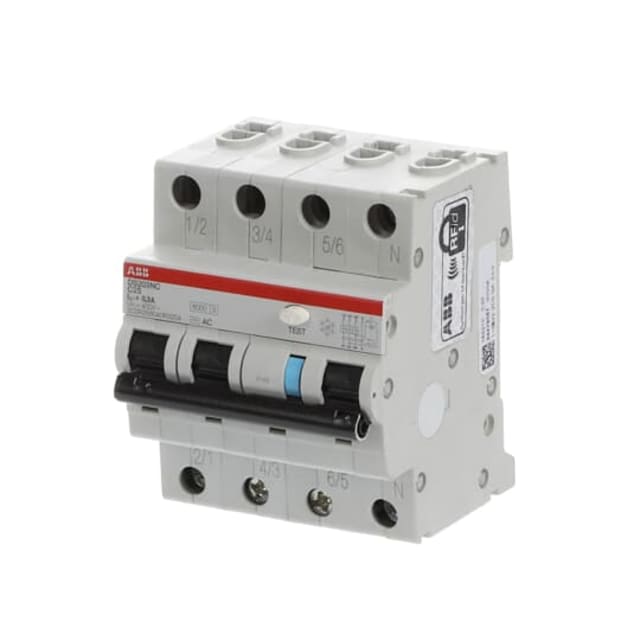

L’ABB DS203NC C25 AC300 réunit dans un seul appareil la protection magnétothermique contre les surcharges et courts-circuits, ainsi que la détection des courants différentiels. Cette combinaison protège un départ sans associer séparément disjoncteur et dispositif différentiel. Le schéma de liaison à la terre détermine toutefois les mesures complémentaires nécessaires.

Une configuration 3P+N adaptée aux départs triphasés avec neutre

Le dispositif comporte trois pôles de phase et un neutre, pour un encombrement total de quatre modules. Il est destiné aux circuits dont l’architecture exige la coupure coordonnée du triphasé et du neutre. L’ordre des conducteurs, le sens de raccordement et la présence effective du neutre doivent suivre le schéma ABB.

Un calibre de 25 A avec caractéristique de déclenchement C

Le courant nominal de 25 A et la courbe C doivent être mis en regard de la section des conducteurs, de la charge et des appels de courant attendus. La courbe décrit le comportement magnétique, mais ne garantit pas seule la sélectivité. Les protections amont et aval restent à coordonner par calcul.

Une sensibilité de 300 mA en type AC

La fonction différentielle déclenche à une sensibilité assignée de 300 mA et détecte les courants résiduels sinusoïdaux alternatifs correspondant au type AC. Cette sensibilité n’équivaut pas à une protection additionnelle de 30 mA pour les personnes. Le type requis dépend également des charges électroniques raccordées et des prescriptions locales.

Un pouvoir de coupure nominal de 6 kA

ABB indique un pouvoir de coupure nominal Icn de 6 kA, une tension assignée de 415 V et une fréquence de 50 à 60 Hz. La conformité annoncée couvre notamment les normes IEC et EN 61009. Après installation, le bouton de test et les contrôles réglementaires doivent être réalisés selon les instructions applicables.
