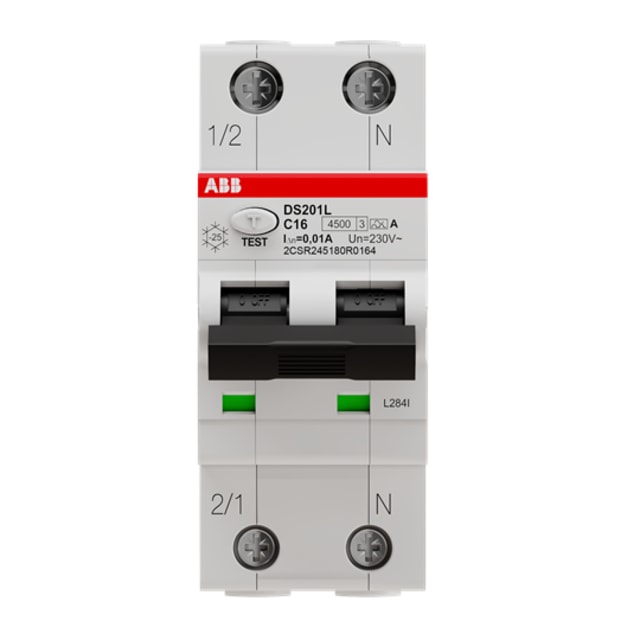

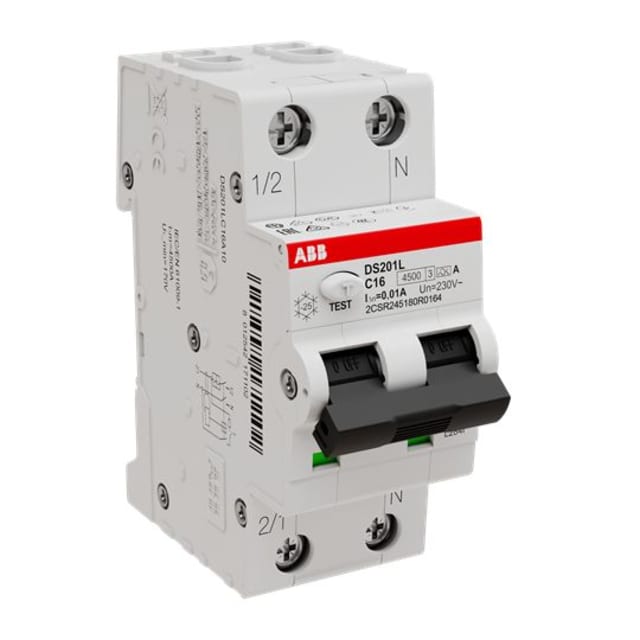

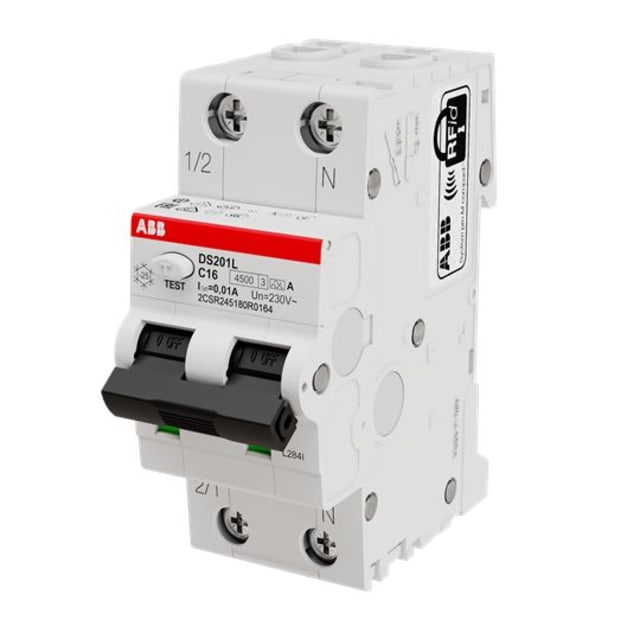

Disjoncteur différentiel RCBO C16 10 mA DS201 L A10

Disjoncteur différentiel RCBO 16 A 10 mA pour protection combinée des circuits monophasés

Ce disjoncteur différentiel RCBO de courbe C réunit dans un seul appareil la protection magnétothermique contre les surcharges et courts-circuits, ainsi que la protection différentielle contre les défauts d’isolement. En 1P+N sur 2 modules, il convient à la protection des circuits terminaux monophasés en 230 V, avec un calibre de 16 A adapté à de nombreux usages en distribution modulaire. Sa sensibilité de 10 mA apporte un niveau de protection renforcé pour les applications où une détection plus fine des courants de fuite est recherchée.

Sensibilité 10 mA type A pour une détection étendue des défauts

Grâce à son différentiel de type A, ce modèle détecte les courants différentiels alternatifs sinusoïdaux ainsi que les courants continus pulsés. Il est donc indiqué pour les circuits alimentant des équipements susceptibles de générer ce type de défaut. Le seuil de déclenchement de 10 mA permet une protection additionnelle plus sensible qu’un appareillage standard 30 mA, ce qui en fait un choix pertinent pour certains environnements techniques ou usages spécifiques demandant une surveillance renforcée des fuites à la terre.

Courbe C 16 A pour les circuits avec appels de courant modérés

Avec un courant nominal de 16 A et une courbe de déclenchement C, ce disjoncteur différentiel RCBO est conçu pour accepter les appels de courant modérés au démarrage tout en assurant une coupure efficace en cas de défaut. Cette caractéristique le rend adapté aux circuits où l’on souhaite conjuguer protection des personnes et protection des conducteurs sans multiplier les appareils dans le tableau électrique.

Format 1P+N compact sur 2 modules pour intégration en tableau

Sa configuration à 2 pôles au total, avec 1 pôle protégé et neutre raccordable, facilite son intégration dans les coffrets et tableaux de distribution modulaires. Sa largeur de 2 unités de division permet de combiner gain de place et lisibilité du câblage. Avec une profondeur totale de 69 mm, il s’insère dans les enveloppes prévues pour appareillage sur rail DIN tout en conservant une implantation propre et cohérente dans les rangées de protection.

Pouvoir de coupure adapté à la protection des départs terminaux

Ce modèle présente une capacité de coupure nominale de 4,5 kA selon EN 61009 et une puissance de coupure mesurée de 6 kA selon IEC 60947-2. Il répond ainsi aux besoins courants de protection des départs finaux en environnement résidentiel, tertiaire léger ou technique selon les contraintes de l’installation. Sa classe de limitation énergétique 3 contribue également à mieux contenir les effets thermiques et dynamiques liés aux défauts de court-circuit.

Conçu pour un usage modulaire avec contraintes d’environnement maîtrisées

Ce RCBO fonctionne dans une plage de température ambiante de -25 à +55 °C, ce qui permet son emploi dans de nombreuses configurations d’armoires et de tableaux. Son degré de protection IP20 convient à une installation dans une enveloppe adaptée. L’appareil est prévu pour une catégorie de surtension 3 et un degré de pollution 2, des caractéristiques cohérentes avec les exigences habituelles des équipements modulaires de distribution électrique.

Un choix pertinent pour simplifier la protection et le câblage

En réunissant fonction différentielle et fonction disjoncteur dans un seul appareil, ce disjoncteur différentiel RCBO 16 A 10 mA simplifie la conception du tableau, réduit l’encombrement par rapport à une association de plusieurs modules et facilite l’identification du départ protégé. C’est une solution particulièrement intéressante lorsque l’on recherche une protection dédiée, lisible et compacte pour un circuit précis, avec un déclenchement différentiel de type A et une sensibilité renforcée.
