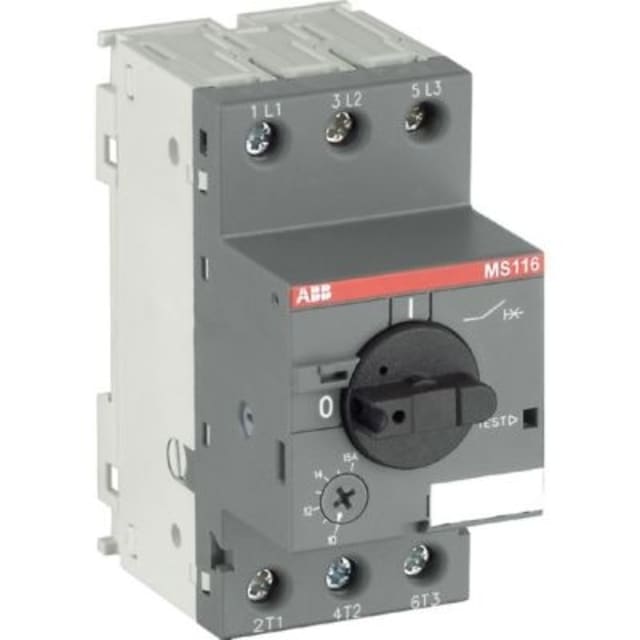

Disjoncteur moteur MS116 10-16A 1SAM250000R1011

Protection moteur thermo-magnétique réglable de 10 à 16 A

Le disjoncteur moteur MS116 est conçu pour assurer la commande manuelle et la protection des moteurs électriques dans une plage de réglage surcharge de 10 à 16 A. Sa technologie de déclenchement thermo-magnétique permet de couvrir à la fois les surcharges prolongées et les courts-circuits, ce qui en fait une solution adaptée pour sécuriser efficacement un départ moteur tout en simplifiant l’intégration dans un tableau électrique.

Adapté aux moteurs jusqu’à 7,5 kW en AC-3

Ce modèle convient aux applications moteur nécessitant une puissance de service jusqu’à 7,5 kW en AC-3 à 400 V, avec également une valeur de 7,5 kW à 230 V selon les données produit disponibles. Il répond ainsi aux besoins courants en protection de moteurs triphasés dans les armoires de distribution, les coffrets de commande et les installations techniques où la cohérence entre intensité réglable et puissance moteur est essentielle.

Protection contre les surcharges, courts-circuits et perte de phase

Le MS116 intègre une protection thermique ainsi qu’un déclencheur magnétique instantané avec seuil de court-circuit de 240 A. Il est également sensible aux chutes de phase, un point important pour préserver le moteur en cas de défaut sur une phase. Cette combinaison permet d’obtenir une protection complète du circuit moteur sans multiplier les appareils, avec un pouvoir de coupure de 16 kA à 400 V en courant alternatif.

Format compact 3 pôles pour tableaux et coffrets

Avec ses 3 pôles et son boîtier compact de 45 mm de largeur, 90 mm de hauteur et 85,6 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les ensembles de protection et de distribution électrique. Son format est particulièrement intéressant lorsque l’espace disponible dans le coffret est limité, tout en conservant une architecture claire et fonctionnelle pour le câblage des départs moteurs.

Commande simple par bouton rotatif

L’appareil est équipé d’un bouton rotatif assurant une manœuvre directe et lisible pour la mise en marche, l’arrêt et l’isolement fonctionnel du circuit moteur. Cette exécution facilite l’exploitation et le repérage sur la façade du tableau. Le disjoncteur moteur est fourni en appareil complet dans un boîtier, ce qui permet une mise en œuvre rapide dans les applications où l’on recherche une solution compacte et prête à installer.

Raccordement à vis pour une connexion maîtrisée

Le raccordement principal s’effectue par bornes à vis, un choix apprécié dans les environnements électriques nécessitant un serrage net et un câblage structuré. Cette configuration convient bien aux intégrateurs, tableautiers et professionnels de la maintenance qui souhaitent une connexion claire et stable sur des départs moteurs alimentés jusqu’à une tension de service nominale de 690 V.

Une solution pertinente pour la protection des départs moteurs

Grâce à son calibre réglable 10-16 A, sa protection thermo-magnétique, sa sensibilité au manque de phase et son encombrement réduit, ce disjoncteur moteur MS116 répond aux exigences des installations de commande moteur exigeant une protection spécifique et compacte. Il trouve naturellement sa place dans les tableaux électriques, coffrets de distribution et ensembles de protection dédiés aux moteurs, lorsque la sélection du bon calibre et la lisibilité d’exploitation sont prioritaires.
