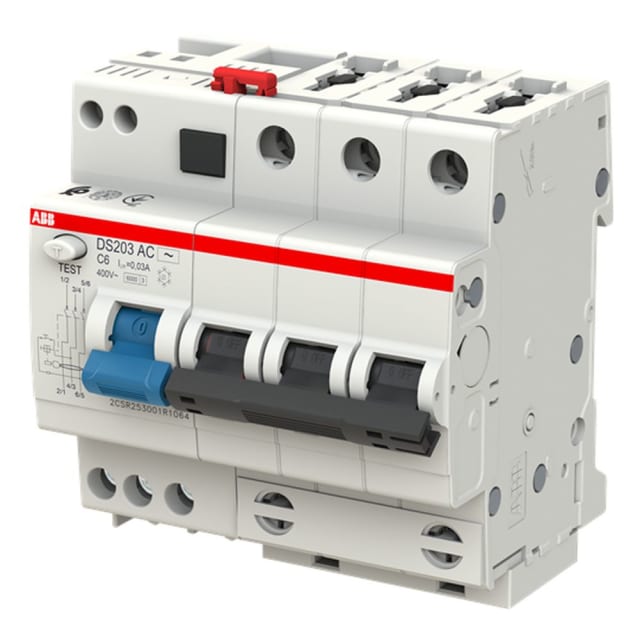

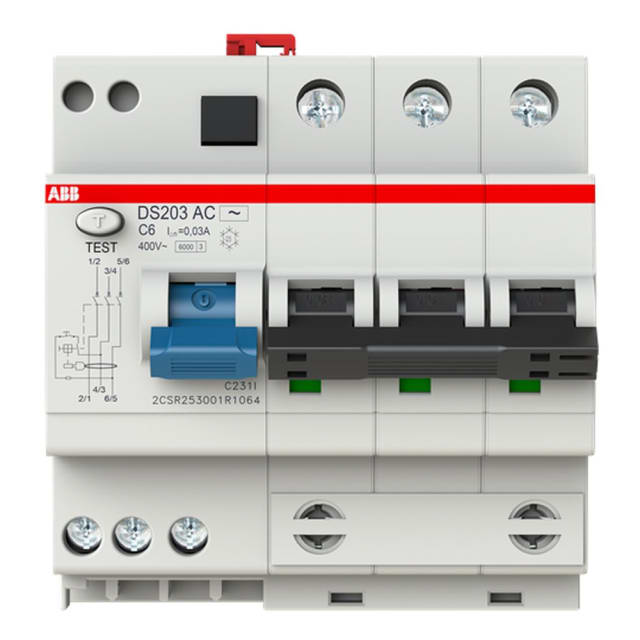

Disjoncteur différentiel type AC 3P+N 6A 30mA 2CSR253001R1064

Une protection différentielle et magnétothermique combinée

Le DS203 AC-C6/0,03 associe dans un seul appareil la protection contre les surcharges et les courts-circuits à la détection des courants de défaut sinusoïdaux alternatifs. Cette combinaison permet de protéger le circuit et les personnes sans devoir juxtaposer un disjoncteur miniature et un interrupteur différentiel distincts dans le tableau.

Un calibre de 6 A avec courbe de déclenchement C

Son courant nominal de 6 A et sa courbe C le destinent aux circuits dont l’appel de courant reste compatible avec ce profil de déclenchement. La sélection doit toujours être confirmée selon la section des conducteurs, la charge raccordée et les règles de protection applicables à l’installation électrique concernée.

Une sensibilité différentielle de 30 mA de type AC

La sensibilité assignée de 30 mA fournit une protection complémentaire contre les contacts directs, tandis que le type AC détecte les courants résiduels alternatifs sinusoïdaux. Il convient de vérifier que cette technologie correspond bien aux charges alimentées, certaines applications électroniques pouvant nécessiter un dispositif différentiel d’un autre type.

Trois pôles protégés pour les circuits triphasés

Cette référence DS203 protège trois pôles et s’intègre aux distributions triphasées sans neutre protégé par l’appareil. Son pouvoir de coupure assigné de 6 kA doit être comparé au courant de court-circuit présumé au point d’installation afin de confirmer que le niveau de protection est suffisant.

Un appareil destiné aux tableaux tertiaires et industriels

ABB indique la série DS 200 pour des applications commerciales et industrielles, conformément aux normes relatives aux disjoncteurs différentiels. Avec une largeur annoncée de 87 mm, une hauteur de 93 mm et une profondeur de 69 mm, l’encombrement doit être anticipé lors de la composition du tableau.
