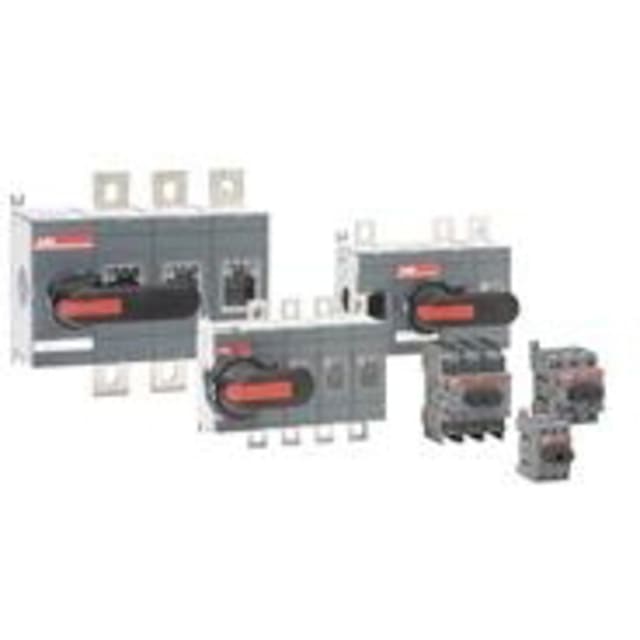

Interrupteur-sectionneur OT63ML4 1SCA022530R6400

Interrupteur-sectionneur 4 pôles pour coupure et isolement en distribution électrique

L’interrupteur-sectionneur OT63ML4 est conçu pour assurer la coupure manuelle et l’isolement de circuits dans les tableaux et ensembles de distribution électrique. Sa configuration 4 pôles permet de traiter des installations nécessitant une coupure multipolaire, avec une mise en sécurité claire lors des opérations de maintenance. Son format à encastrer avec technique d’insertion définitive convient aux intégrations soignées dans les équipements de commande et de protection.

Calibre 80 A et tenue jusqu’à 750 V pour applications techniques exigeantes

Ce modèle dispose d’un courant permanent de 80 A et d’une tension assignée d’utilisation allant jusqu’à 750 V en courant alternatif. Il répond ainsi aux besoins d’isolement et de sectionnement dans de nombreux montages de distribution, avec une puissance de commutation de 22 kW à 400 V. Pour l’installateur comme pour l’exploitant, cela se traduit par un appareil adapté aux départs et circuits nécessitant un interrupteur-sectionneur compact, capable de s’intégrer dans une architecture électrique structurée.

Version maintenance avec manœuvre frontale simple et lisible

Cette version est prévue pour une utilisation en interrupteur de maintenance et de réparation. Elle convient lorsque l’objectif principal est de pouvoir isoler un circuit avant intervention, sans confusion avec une fonction d’arrêt d’urgence. L’organe de commande noir offre une lecture directe de la manœuvre et s’intègre discrètement en façade. Ce positionnement en fait un choix pertinent pour les coffrets, armoires et tableaux où la coupure locale doit rester accessible et immédiatement compréhensible.

Montage sur distributeur et au sol dans les tableaux compacts

L’OT63ML4 est adapté au montage en distributeur et au montage au sol, ce qui facilite son intégration dans des ensembles de protection et de répartition électrique. Son encombrement maîtrisé, avec une largeur de 70 mm, une hauteur de 91,5 mm et une profondeur de 73 mm, aide à optimiser l’espace disponible dans le tableau. Ce format compact est particulièrement apprécié lorsque plusieurs fonctions doivent cohabiter dans un volume réduit sans compliquer l’implantation.

Raccordement à vis pour un câblage direct et rigoureux

Le raccordement principal à vis permet un câblage franc et méthodique, adapté aux pratiques courantes en armoire et coffret électrique. Ce type de connexion favorise une mise en œuvre propre lors de l’installation ou du remplacement de l’appareil. L’interrupteur-sectionneur est donné pour des conducteurs cuivre sur une plage adaptée aux usages de cette catégorie, ce qui le rend pertinent pour des départs de puissance et des fonctions d’isolement dans des installations tertiaires et industrielles.

Pouvoir de tenue cohérent pour la protection fonctionnelle des ensembles

Pour sécuriser l’exploitation des équipements, ce modèle présente un courant conditionnel de court-circuit de 50 kA ainsi qu’une tenue de courte durée Icw de 1 kA. Ces caractéristiques participent au bon dimensionnement de l’appareil dans un ensemble électrique correctement étudié. En face avant, la protection IP20 contribue à limiter le contact direct avec les parties accessibles, ce qui renforce son adéquation à une intégration en tableau ou en enveloppe technique.

Une solution modulaire de la gamme OT pour coupure de proximité

Issu de la gamme OT, cet interrupteur-sectionneur s’adresse aux professionnels recherchant une solution de coupure de proximité pour la distribution électrique, la maintenance d’équipements ou l’isolement de sous-ensembles. L’absence de contacts auxiliaires intégrés, de commande moteur et de déclencheur de tension en option positionne clairement ce modèle sur une fonction manuelle, directe et rationnelle. C’est un appareil particulièrement adapté lorsque l’on souhaite une coupure multipolaire compacte, lisible et facile à intégrer dans un tableau électrique.
