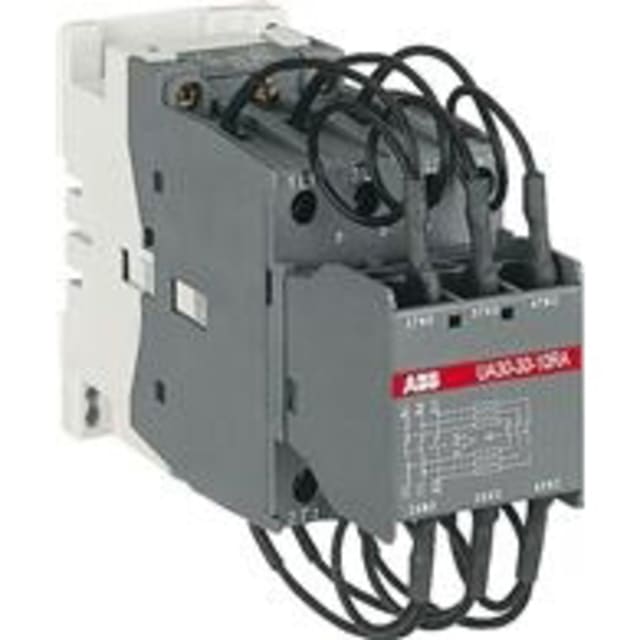

Contacteur UA30-30-10RA 230 V 50/60 Hz 1SBL281024R8010

Contacteur pour batteries de condensateurs en commande 230 V AC

Le contacteur UA30-30-10RA est un modèle 3 pôles conçu pour la commutation de condensateurs, avec alimentation de commande en 220 à 230 V AC à 50 Hz et 230 à 240 V AC à 60 Hz. Il convient aux ensembles de compensation où les pointes de courant à l’enclenchement sont nettement plus élevées que dans une application de contacteur standard. Sa configuration avec 3 contacts principaux à fermeture et 1 contact auxiliaire à fermeture permet une intégration claire dans les armoires de distribution et de correction du facteur de puissance.

Adapté à la commutation des condensateurs avec résistances de précharge intégrées

Cette version de la série A-Line est spécifiquement prévue pour la mise en service de batteries de condensateurs. Elle est livrée avec ses résistances d’amortissement ou de précharge intégrées, destinées à limiter les effets des forts courants d’appel à l’enclenchement. Ce principe de fonctionnement en fait un choix pertinent pour les tableaux de compensation, là où un contacteur classique ne répond pas correctement aux contraintes électriques liées aux condensateurs.

Pouvoir de commutation dimensionné pour les installations de compensation

Avec une puissance apparente de dimensionnement de 27,5 kvar sous 400 V à 50 Hz, ce contacteur répond aux besoins des applications de compensation d’énergie réactive de petite à moyenne puissance. Il est prévu pour une tension d’utilisation jusqu’à 690 V en courant alternatif, aussi bien à 50 qu’à 60 Hz, ce qui lui permet de s’intégrer dans de nombreux ensembles de commande et de distribution basse tension.

Configuration de contacts claire pour le câblage et le contrôle

Le UA30-30-10RA dispose de 3 contacts principaux normalement ouverts et de 1 contact auxiliaire normalement ouvert. Cette architecture facilite la commande du circuit de puissance tout en laissant une information auxiliaire disponible pour le report d’état, l’interverrouillage ou l’asservissement dans le tableau. Le raccordement principal à vis est adapté à un câblage propre, lisible et sécurisé en coffret.

Format maîtrisé pour intégration en coffret et tableau électrique

Avec une largeur de 54 mm, une hauteur de 130 mm et une profondeur de 141 mm, ce contacteur offre un encombrement cohérent pour les armoires de compensation et les ensembles de distribution. Son gabarit permet de l’intégrer plus facilement dans une implantation structurée, en tenant compte des besoins de passage de conducteurs, d’accessibilité au serrage et d’organisation des appareillages associés.

Solution pertinente pour la correction du facteur de puissance

Dans une installation de compensation, le choix du bon contacteur est essentiel pour maîtriser les contraintes de commutation des condensateurs. Ce modèle est développé pour cet usage précis, avec une conception adaptée aux appels de courant élevés au moment de l’enclenchement. Il s’adresse donc aux monteurs de tableaux, intégrateurs et professionnels recherchant un contacteur modulaire de commande de condensateurs cohérent avec les exigences techniques d’une batterie de compensation.

Un appareillage pensé pour une sélection produit sans ambiguïté

Ce contacteur de la gamme A-Line se distingue par sa bobine de commande en 230 V AC 50/60 Hz, sa fonction dédiée à la commutation de condensateurs, son contact auxiliaire 1NO intégré et son raccordement principal à vis. Pour l’achat d’un contacteur destiné à un tableau de compensation, ces éléments permettent de valider rapidement l’adéquation du produit avec l’architecture prévue, tout en évitant la confusion avec un contacteur de puissance standard destiné à d’autres charges.
