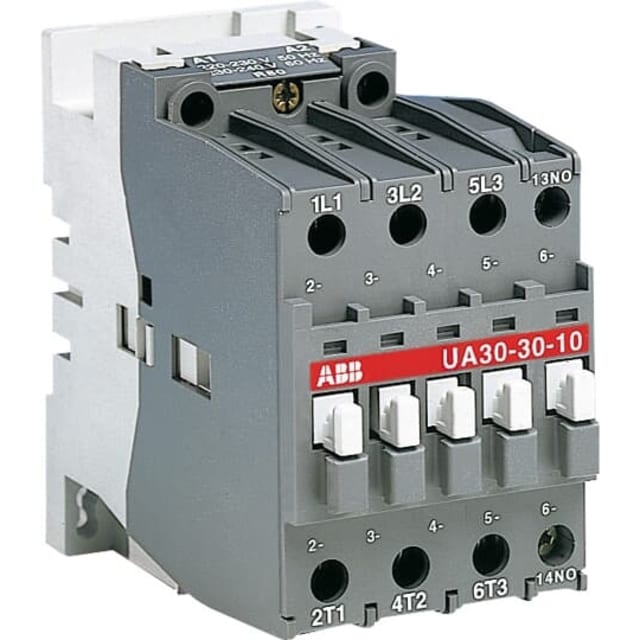

Contacteur triphasé 3 pôles 1NO 32A 230-240V 50Hz

Contacteur triphasé modulaire 3 pôles pour la commande de circuits de puissance

Ce contacteur triphasé 3 pôles 1NO 32A à commande 230-240V 50Hz est conçu pour assurer la commutation de circuits de puissance dans les tableaux électriques et les ensembles de distribution. Sa configuration à 3 contacts principaux normalement ouverts permet de piloter une charge triphasée de façon nette et adaptée aux applications de commande récurrentes. Le contact auxiliaire 1NO intégré apporte en complément une information de report d’état ou une fonction d’asservissement sans ajout immédiat d’un bloc auxiliaire séparé.

Commande en 230-240V AC 50Hz avec compatibilité 240-260V AC 60Hz

La bobine de commande fonctionne en courant alternatif 230 à 240V à 50Hz, avec une plage également prévue en 240 à 260V à 60Hz. Cette plage de commande facilite son intégration dans des armoires et coffrets où l’alimentation de commande est déjà normalisée en tension alternative. Pour l’installateur comme pour l’exploitant, cela simplifie le choix du bon contacteur dans les montages de commande de moteurs, de charges triphasées ou de batteries de condensateurs, tout en conservant une lecture claire de la tension de bobine à prévoir.

Format 3 pôles 1NO pratique pour les automatismes et reports de signal

Avec 3 contacts principaux fermeurs et 1 contact auxiliaire NO, ce modèle répond aux besoins courants de commande de départs triphasés et de circuits nécessitant un retour d’information. Le contact auxiliaire peut être utilisé pour un auto-maintien, un report vers automate, une signalisation ou un enchaînement logique dans l’armoire. Cette configuration évite les confusions au moment du repérage et permet de sélectionner plus rapidement le bon appareillage pour un montage modulaire cohérent.

Adapté aux applications de compensation avec puissance réactive assignée de 27,5 kvar

Ce contacteur de la gamme A-Line correspond à une application de commutation de condensateurs, avec une puissance réactive assignée de 27,5 kvar sous 400V en 50Hz comme en 60Hz. Ce point est important pour les intégrateurs et tableautiers qui recherchent un appareil prévu pour la commande de batteries de condensateurs ou d’étages de compensation, avec des caractéristiques clairement identifiées. Il se distingue ainsi d’un contacteur standard destiné uniquement à des usages plus généralistes.

Tension d’emploi jusqu’à 690V AC pour une intégration en distribution et commande

La tension d’alimentation sous courant alternatif atteint 690V, en 50Hz comme en 60Hz, ce qui élargit les possibilités d’intégration dans les équipements de distribution et de commande. Cette tenue en tension permet d’utiliser ce contacteur dans des ensembles techniques où la cohérence entre tension du circuit de puissance, architecture du tableau et niveau d’isolement de l’appareillage doit être précisément respectée. C’est un critère utile pour dimensionner correctement un départ ou une fonction de commutation triphasée.

Raccordement à vis pour un câblage net et une mise en œuvre maîtrisée

Le raccordement principal à vis convient aux environnements où la tenue du serrage, la lisibilité du câblage et la maintenance sont essentielles. Ce type de connexion est particulièrement apprécié dans les tableaux électriques, coffrets de distribution et armoires de commande, car il facilite le repérage des conducteurs et s’intègre naturellement dans les habitudes de montage des professionnels. Il permet aussi une mise en œuvre soignée sur des installations neuves comme en remplacement d’un appareil existant.

Encombrement cohérent pour tableau électrique avec largeur 54 mm

Avec une largeur de 54 mm et une profondeur de 108,3 mm, ce contacteur présente un format adapté à l’organisation des rangées dans un tableau ou un coffret. Cet encombrement doit être pris en compte pour préparer l’implantation, préserver l’accessibilité au câblage et maintenir une disposition claire des protections et organes de commande autour de l’appareil. Pour les monteurs, ces dimensions facilitent l’anticipation de l’espace utile et la bonne coordination avec le reste de l’appareillage modulaire ou de puissance.

Un choix pertinent pour tableaux, protections et distribution électrique

Destiné aux environnements de tableaux, protections et distribution électrique, ce contacteur triphasé 3 pôles 1NO 32A s’adresse aux besoins de commande de charges triphasées et de fonctions de compensation nécessitant une identification produit précise. Son association d’une bobine AC 230-240V 50Hz, d’un contact auxiliaire NO intégré, d’une capacité de 27,5 kvar à 400V et d’un raccordement à vis en fait une solution lisible et adaptée aux projets où le bon niveau de compatibilité technique prime dès la sélection du matériel.
