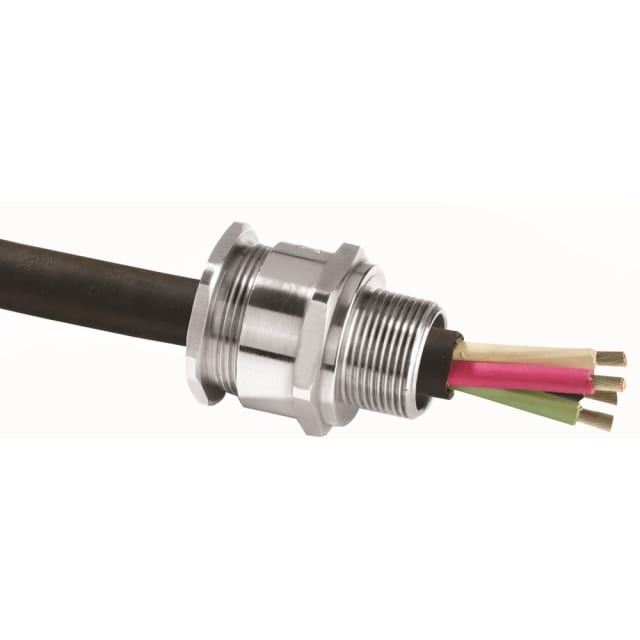

Presse-étoupe laiton nickelé M20 pour câble non armé

Ce presse-étoupe droit M20 en laiton nickelé est conçu pour le passage et le maintien de câbles non armés dans les installations exigeantes. Son corps métallique compact convient aux montages sur enveloppes, coffrets et équipements où l’on recherche à la fois une bonne tenue mécanique, une étanchéité élevée et une intégration propre. Le format métrique M20 avec pas de 1,5 mm facilite l’association avec les perçages normalisés de même dimension.

Plage de serrage adaptée aux câbles de 6,5 à 14 mm

Ce modèle couvre une plage de diamètre de câble de 6,5 à 14 mm, ce qui permet de traiter de nombreuses configurations de câblage sans recourir à une solution surdimensionnée. Il est destiné aux câbles ronds non armés et utilise une bague d’étanchéité pour assurer le passage du câble tout en limitant les entrées d’eau et de poussières. Cette amplitude de serrage aide à choisir une entrée de câble adaptée au diamètre réel de la gaine extérieure, point essentiel pour conserver les performances d’étanchéité attendues.

Protection IP68 pour les environnements exposés

Avec son indice de protection IP68, ce presse-étoupe M20 est pensé pour les montages où l’étanchéité au ruissellement, aux projections et à la pénétration de poussières est un critère déterminant. Le laiton nickelé apporte une finition particulièrement adaptée aux environnements techniques, tandis que la conception droite favorise une mise en œuvre nette sur paroi. La protection au pliage contribue également à mieux accompagner la sortie du câble au niveau du point d’entrée.

Conçu pour zones à atmosphères explosibles

Cette entrée de câble est indiquée pour des applications avec exigences ATEX / IECEx sur câble non armé. Elle est donnée pour gaz déflagrants en zones 1 et 2 ainsi que pour poussières déflagrantes en zones 20, 21 et 22. Ce positionnement en fait une solution pertinente pour les enveloppes et équipements installés en ambiances industrielles où le choix du presse-étoupe ne doit laisser aucune place à l’approximation. Pour ce type d’usage, la cohérence entre diamètre du câble, filetage et accessoires de montage reste essentielle.

Construction métallique et tenue en température étendue

Fabriqué en laiton avec traitement de surface nickelé, ce presse-étoupe associe robustesse de construction et bonne compatibilité avec des environnements techniques sollicitants. Il est annoncé sans halogène et résistant aux chocs. Sa plage de température d’usage de -60 à 130 °C permet d’envisager son emploi aussi bien dans des locaux non chauffés que dans des installations soumises à des montées en température, tout en conservant une solution de raccordement cohérente avec les contraintes terrain.

Dimensions utiles pour une intégration maîtrisée

Le filetage métrique M20 présente une longueur de 15 mm, avec une ouverture de clé de 27 mm et une mesure sur hexagone de 29,7 mm. Ces cotes sont utiles pour anticiper l’encombrement, préparer l’outillage de pose et vérifier la compatibilité avec la paroi ou l’enveloppe à équiper. Le modèle est livré sans contre-écrou et sans joint plat d’étanchéité, éléments à prévoir séparément selon la configuration de montage retenue et la nature du support.

Un choix précis pour le passage de câble en coffret et enveloppe

Ce presse-étoupe laiton nickelé M20 câble non armé répond à un besoin très ciblé : réaliser une entrée de câble propre, étanche et adaptée aux installations techniques avec câble rond non blindé. Il ne s’agit pas d’un modèle divisible, ni d’une version CEM, ni d’une solution pour câble plat ou câble blindé. Ce positionnement clair simplifie le choix du bon composant pour vos coffrets, boîtes, borniers et équipements de raccordement, en évitant les erreurs de sélection entre variantes destinées à des architectures de câbles différentes.
