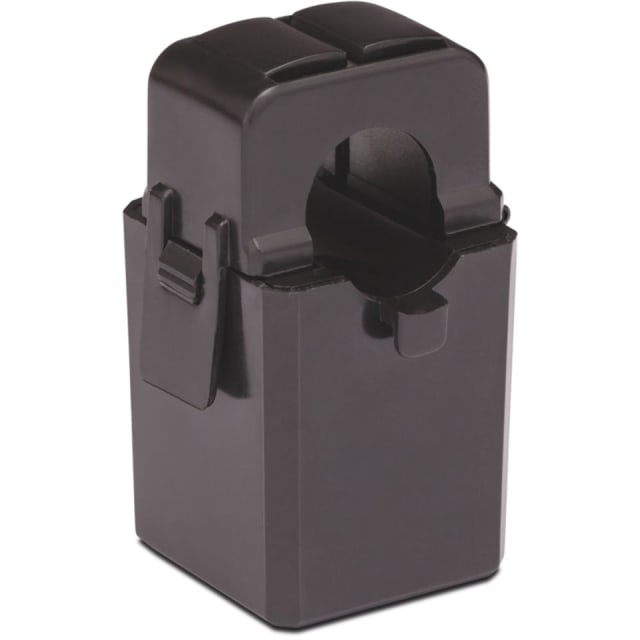

Bobine tore 120 A pour module Home Control 550-00809

Un tore 120 A conçu pour la mesure d’énergie dans Niko Home Control

Cette bobine tore 120 A est destinée à la mesure du courant dans une installation Niko Home Control. Elle s’utilise avec les modules de mesure d’énergie compatibles afin de relever précisément la consommation électrique d’un circuit et d’exploiter ces données dans l’écosystème domotique. C’est l’accessoire adapté lorsque l’on souhaite étendre la capacité de mesure sur des intensités plus élevées tout en conservant une intégration propre dans une installation de gestion de l’énergie.

Compatible avec les modules de mesure d’énergie 1 canal et 3 canaux

Ce tore est prévu pour fonctionner avec les modules de mesure Niko Home Control 550-00801 et 550-00803. Il trouve donc sa place aussi bien sur une configuration de mesure simple que sur une installation plus complète avec plusieurs circuits à suivre. Lors de la programmation, le type de tore doit être renseigné pour assurer une lecture cohérente des valeurs mesurées dans le système.

Plage de mesure étendue pour suivre des circuits jusqu’à 120 A

Ce modèle permet d’étendre la plage de mesure du module jusqu’à 90 à 27 600 W, avec une mesure de 400 mA à 120 A par canal. Il convient ainsi au suivi énergétique de nombreux départs électriques nécessitant une capacité de mesure supérieure à celle d’un tore plus faible intensité. Pour l’installateur comme pour l’utilisateur final, cela facilite une lecture détaillée des usages électriques dans le cadre d’un pilotage énergétique domestique ou tertiaire léger.

Format compact pour une intégration plus simple dans le coffret

Avec des dimensions de 55 mm de hauteur, 29,5 mm de largeur et 31 mm de profondeur, cette bobine tore 120 A reste compacte pour s’intégrer plus facilement dans un tableau électrique. Son format permet d’envisager une mise en œuvre propre autour des conducteurs à mesurer, sans alourdir inutilement l’encombrement global dans le coffret de répartition.

Câble de raccordement de 100 cm pour relier le tore au module

Le tore est équipé d’un câble de raccordement de 100 cm. Cette longueur apporte de la souplesse pour rejoindre le module de mesure dans le tableau, tout en respectant l’implantation des différents appareillages. Le câble du tore ne doit pas être raccourci ni rallongé, ce qui permet de conserver les conditions de fonctionnement prévues pour la mesure.

Adapté à plusieurs sections de conducteurs

Ce tore accepte une épaisseur de câble allant jusqu’à 4 x 10 mm², 12 x 2,5 mm² ou 20 x 1,5 mm². Cette capacité le rend pertinent pour de nombreuses configurations de câblage rencontrées en mesure d’énergie, notamment lorsqu’il faut entourer un conducteur ou un faisceau correspondant au circuit contrôlé. Il constitue ainsi un choix pratique pour les installations où la section des conducteurs impose un tore capable d’englober des câbles plus conséquents.

Mesure stable et adaptée à l’usage en environnement technique

Le principe de mesure magnétique-inductif répond à l’usage attendu pour la détection du courant dans une installation électrique. Le tore fonctionne dans une température ambiante comprise entre -20 et 50 °C pour l’électronique d’évaluation, ce qui le rend compatible avec les conditions habituellement rencontrées dans les locaux techniques et tableaux électriques. Son isolation minimale entre le noyau et les bornes de sortie est donnée pour 100 MΩ, avec une précision annoncée selon IEC62053-21 en classe 1 (R) et classe 2 (L).

Une solution pertinente pour le suivi des consommations dans un projet domotique

Dans un projet Smart Home orienté gestion de l’énergie, ce tore 120 A permet d’obtenir les données de courant nécessaires au suivi des consommations via les modules de mesure compatibles. Il aide à visualiser plus clairement les postes énergétiques, à comparer les usages et à alimenter les fonctions de supervision Niko Home Control. Pour un achat sans confusion, il s’adresse spécifiquement aux installations nécessitant un tore de 120 A dédié à la mesure d’énergie dans cet environnement domotique.
