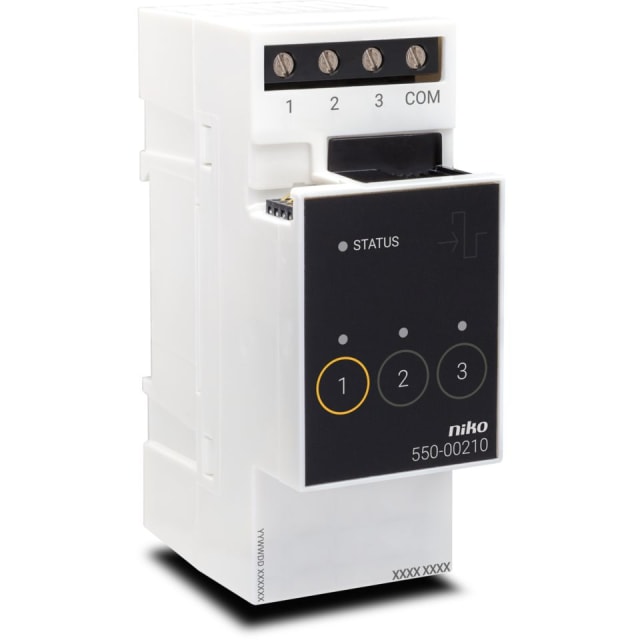

Module capteur numérique libre de potentiel 550-00210

Module d’interface pour capteurs TBTS dans un système Niko Home Control

Le module capteur numérique libre de potentiel 550-00210 est conçu pour intégrer simplement des capteurs externes à une installation Niko Home Control. Il permet de raccorder des équipements disposant d’un contact numérique ou d’une sortie NPN, à condition qu’ils fonctionnent en très basse tension de sécurité. Ce module constitue une solution adaptée pour faire remonter des informations terrain dans l’écosystème domotique et déclencher des actions programmées depuis le contrôleur.

Connexion de trois entrées pour multiplier les scénarios domotiques

Ce module accepte jusqu’à trois capteurs distincts sur un seul appareil, ce qui facilite l’extension d’une installation sans multiplier les éléments au tableau. Il peut être utilisé avec des interrupteurs crépusculaires, détecteurs de fumée, détecteurs de mouvement, systèmes de communication de porte, contacts de serrure, interfaces téléphoniques ou encore certaines informations issues d’une installation d’alarme. Dès qu’un capteur est activé, le module transmet l’information au contrôleur afin d’exécuter une ou plusieurs actions préconfigurées.

Compatible avec contacts NO et sorties NPN en TBTS

Le 550-00210 est prévu pour des capteurs à contact NO ou à sortie transistor NPN. Cette compatibilité en fait un module particulièrement utile pour interfacer des signaux de détection simples dans une logique domotique résidentielle ou tertiaire légère. Son fonctionnement en TBTS avec une tension de repos de 22 Vdc permet une intégration cohérente avec des périphériques de commande et de détection adaptés à ce type d’environnement basse tension.

Installation sur rail DIN avec format compact 2U

Son format DIN 2U permet une intégration propre dans un coffret modulaire. Le montage sur rail DIN simplifie l’organisation du tableau et s’inscrit naturellement dans une architecture centralisée. Le module dispose également d’un contact coulissant destiné à le relier au module suivant sur le rail, un point intéressant pour structurer une installation Niko Home Control de manière nette et rationnelle lorsque plusieurs modules sont juxtaposés.

Raccordement pratique grâce aux bornes à vis

Le câblage s’effectue via 4 bornes à vis, avec une capacité adaptée aux sections courantes en tableau : 3 x 1,5 mm², 2 x 2,5 mm² ou 1 x 4 mm² par borne. Cette configuration facilite le raccordement des entrées capteurs tout en conservant un serrage franc et lisible pour l’installateur. La distance maximale recommandée entre les capteurs et le module atteint 50 mètres, ce qui laisse une bonne souplesse pour relier des informations provenant de différents points du bâtiment.

Fonction de test utile pour la mise en service

Le module intègre une commande manuelle qui permet de fermer temporairement le contact afin de simuler un état et vérifier le comportement programmé dans l’installation. Cette fonction est pratique lors de la mise en service ou d’un contrôle de fonctionnement, sans devoir solliciter le capteur raccordé. Pendant cette simulation, l’entrée réelle est neutralisée durant deux minutes, ce qui aide à valider précisément le scénario attendu. Une LED d’état permet également d’accompagner le diagnostic en phase de test et d’indiquer les défauts éventuels.

Un choix pertinent pour enrichir les automatismes du bâtiment

Ce module est particulièrement intéressant lorsque l’on souhaite faire dialoguer des informations tout-ou-rien avec une logique domotique plus évoluée. Il permet par exemple de transformer un signal de présence, de fumée, d’ouverture ou de luminosité en action automatisée sur l’éclairage, la ventilation, l’alerte ou d’autres fonctions configurées dans Niko Home Control. Pour l’installateur comme pour l’intégrateur, il représente une passerelle claire entre capteurs externes et automatisation centralisée, tout en conservant une implantation modulaire et sobre dans le tableau électrique.
