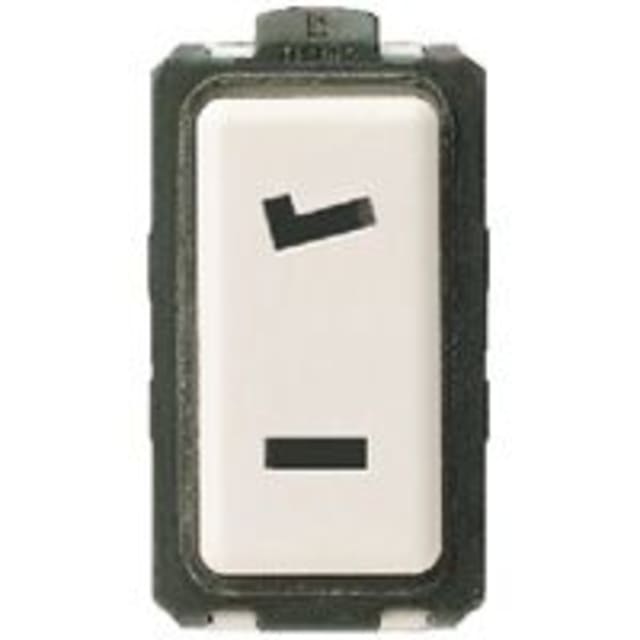

Prise polarisée bipolaire 24 V 1 module 5020N

Prise polarisée bipolaire 24 V 1 module 5020N – série Magic

Cette prise polarisée bipolaire 24 V en 1 module de la série Magic est conçue pour les installations électriques basse tension nécessitant un appareillage compact, fiable et clairement identifiable. Avec sa référence fabricant 5020N et sa référence commerciale 0115765, elle permet de sélectionner le bon composant sans ambiguïté pour vos chantiers, remplacements ou extensions d’installation.

Son format encastré et sa conception en thermoplastique blanc avec finition brillante en font une solution discrète et homogène pour les ensembles d’appareillage. Elle est adaptée aux besoins où la polarisation et le repérage du branchement sont importants, tout en conservant une intégration soignée dans le mur ou le support prévu.

Les atouts de cette prise 24 V

Prise polarisée bipolaire pour un raccordement mieux repéré. Format 1 module : encombrement réduit, idéal pour les configurations compactes. Montage encastré pour une intégration propre et professionnelle. Raccordement par borne à vis pour une connexion simple et robuste. Fixation par encoches facilitant la mise en place. Sans halogène , pour répondre aux attentes de nombreux projets d’équipement. Couleur blanc et tonalité proche RAL 9001 pour une finition discrète.

Caractéristiques techniques essentielles

Cette prise est destinée à un usage en 24 V , avec une tension nominale de 25 V et un courant nominal de 6 A . Elle fonctionne en monophasé et s’inscrit dans des applications où l’on recherche une prise dédiée, simple et sécurisée dans sa logique d’utilisation. Nombre de prises : 1 Nombre de modules : 1 Type de montage : encastré Mode de raccordement : borne à vis Mode de fixation : fixation d’encoche Courant nominal : 6 A Tension nominale : 25 V Fréquence : 50…60 Hz Indice de protection : IP20 Résistance au choc : IK00 Dimensions : 23,2 mm x 42,9 mm x 35,3 mm

Pour quels usages choisir ce modèle ?

Cette prise 24 V est particulièrement adaptée aux installations basse tension nécessitant un appareillage compact et cohérent, notamment dans des ensembles techniques ou des configurations spécifiques où le 24 V est imposé par le système en place. Son format 1 module est un vrai avantage lorsque l’espace disponible est limité ou lorsque vous devez compléter un ensemble modulaire sans modifier l’esthétique globale.

Elle convient aussi bien aux remplacements à l’identique qu’aux projets neufs, à condition de vérifier la compatibilité avec la série, le type de montage et la tension de l’installation.

Points de vigilance avant commande

Vérifiez que votre installation est bien prévue pour 24 V . Confirmez la compatibilité avec la série Magic et le format 1 module . Contrôlez l’espace disponible, notamment les dimensions d’encastrement et le support associé. Assurez-vous que le mode de raccordement par borne à vis correspond à votre méthode de pose. Pour un remplacement, comparez la référence 5020N et la référence commerciale 0115765 afin d’éviter toute confusion de variante.

Une solution simple, fiable et bien identifiée

Avec sa conception sobre, sa connexion par borne à vis et son format compact, la prise polarisée bipolaire 24 V 1 module 5020N répond aux besoins des installations où la précision du repérage et la qualité de finition comptent. Elle constitue un choix pertinent pour les professionnels comme pour les utilisateurs qui recherchent un appareillage clair, compatible et facile à intégrer.
