Kit portail battant ATS30AGS 230 V deux vantaux 3 m

Automatisation de deux vantaux battants

Le kit CAME 001BEU0139 regroupe deux motoréducteurs ATS30AGS pour un portail battant à deux vantaux. Il ne s’agit pas d’un moteur vendu isolément. La configuration doit être comparée au nombre de vantaux, à leurs dimensions et à leur structure avant le choix de l’automatisme.

Limites des moteurs ATS30AGS

Chaque motoréducteur télescopique fonctionne en 230 V et CAME indique une longueur de vantail allant jusqu’à 3 m, pour une masse maximale de 400 kg à cette longueur. La cote C maximale annoncée est de 200 mm. Les limites réelles dépendent de la géométrie et de l’état du portail.

Composition identifiée du kit

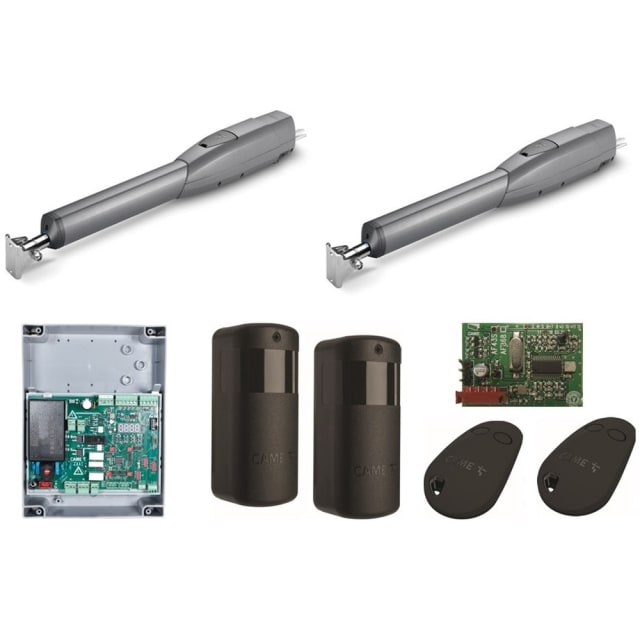

Le catalogue de la référence 001BEU0139 liste deux moteurs ATS30AGS, une armoire ZA3P, une carte radio 001AF43S, deux émetteurs et une paire de photocellules DXR20CAP. Vérifiez la composition sur le colis livré, car les kits ATS voisins contiennent des accessoires différents malgré un moteur identique.

Sécurité des mouvements

Les photocellules incluses participent à la détection sur le passage, mais leur présence ne suffit pas à valider l’installation. Le choix des protections, le réglage des efforts et les essais doivent suivre la notice CAME et les exigences applicables au portail. Une pose qualifiée reste nécessaire.

Préparer la fixation et le câblage

Avant la pose, mesurez les piliers, la cote C, le dégagement des vantaux et le cheminement des câbles vers l’armoire. Les motoréducteurs doivent être fixés selon les points et courses prévus par CAME. Le kit est dimensionné pour des vantaux, pas pour des pièces rigides de trois mètres.
