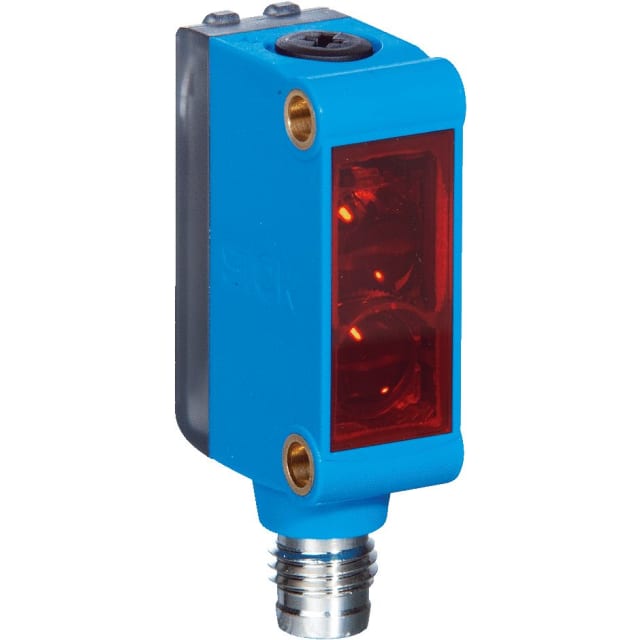

Capteur photoélectrique miniature barrière réflex 1068970

Capteur photoélectrique miniature barrière réflex pour détection précise jusqu’à 6 m

Ce capteur photoélectrique miniature barrière réflex est conçu pour les applications industrielles où l’encombrement réduit doit s’accompagner d’une détection nette et régulière. Son principe de fonctionnement en barrière réflex, associé à un système à double lentille, permet une utilisation avec une distance minimale par rapport au réflecteur tout en offrant une portée maximale pouvant atteindre 6 m. Cette configuration convient particulièrement aux convoyeurs, postes de tri, machines de conditionnement et automatismes compacts nécessitant une détection fiable d’objets dans un format discret.

Format compact pour intégration facile dans les machines et espaces restreints

Avec un boîtier parallélépipédique de seulement 12 mm de large, 31,5 mm de haut et 21 mm de long, ce capteur miniature s’intègre facilement dans les zones de montage étroites. Sa conception rectangulaire simplifie le positionnement sur châssis, profilés, carters et bâtis de machines. Le boîtier en matière synthétique de type ABS/PC favorise une intégration propre dans les environnements industriels où chaque millimètre compte, sans alourdir l’installation ni compliquer l’implantation mécanique.

Détection par lumière rouge visible avec LED PinPoint et spot maîtrisé

Le capteur utilise une lumière rouge visible non polarisée avec longueur d’onde de 650 nm, émise par une LED PinPoint. Ce choix facilite l’alignement au moment de l’installation et aide à visualiser la zone de détection. La taille réduite du spot lumineux améliore le ciblage sur des objets ou passages précis, ce qui est utile lorsque plusieurs éléments se trouvent à proximité les uns des autres. Le filtre de polarisation contribue en outre au bon fonctionnement en mode réflex, pour les applications courantes de détection avec réflecteur.

Sortie PNP, commutation claire ou sombre et réponse rapide pour automatismes dynamiques

Équipé d’une sortie de distribution PNP avec un courant de sortie maximal de 100 mA, ce modèle s’adapte facilement aux architectures d’automatisme répandues. La fonction de test et la commutation clarté/obscurité permettent d’ajuster le comportement du capteur selon la logique de commande souhaitée. Son temps de réaction de 0,625 ms et sa fréquence de commutation de 1000 Hz en font une solution pertinente pour les cadences soutenues, notamment lorsque les objets défilent rapidement et qu’une réponse rapide du capteur est indispensable.

Raccordement M8 pratique pour un câblage rapide et une maintenance simplifiée

Le raccordement électrique s’effectue par connecteur à fiches M8, 3 pôles, une configuration appréciée pour son montage rapide et propre dans les installations industrielles. L’alimentation en courant continu de 10 à 30 V offre une bonne compatibilité avec les circuits de commande usuels. Ce type de connexion facilite aussi les opérations de remplacement, de maintenance préventive ou de diagnostic, sans intervention lourde sur le câblage existant.

Protection IP67 pour une utilisation en environnement industriel exigeant

Grâce à son indice de protection IP67, ce capteur photoélectrique miniature est adapté aux environnements exposés à la poussière et aux projections d’eau. Cette protection le destine aux machines, lignes automatisées et équipements de production où les contraintes d’ambiance imposent un matériel bien protégé. Sa classe de protection 3 et son fonctionnement en tension continue complètent un profil technique cohérent pour les intégrations industrielles compactes.

Réglage simple sur site et accessoires utiles déjà inclus

Le réglage s’effectue par potentiomètre, ce qui permet un ajustement simple et direct lors de la mise en service. Pour l’installateur, c’est un avantage concret sur le terrain, notamment lors des opérations d’alignement et d’optimisation de la portée utile. Le produit est livré avec un réflecteur P250 ainsi qu’une équerre de fixation en inox BEF-W100-A, ce qui facilite une installation rapide sans devoir compléter immédiatement l’équipement avec des accessoires essentiels.

Un capteur miniature adapté aux fonctions de détection sur lignes automatisées

Ce modèle convient aux fonctions de détection de présence, de passage ou de positionnement sur installations automatisées compactes. Sa portée nominale de 5 m, sa portée maximale de 6 m, son format réduit, sa sortie PNP et sa rapidité de commutation en font un choix pertinent pour les applications industrielles recherchant un capteur photoélectrique barrière réflex miniature, simple à intégrer et efficace sur des cycles rapides.
