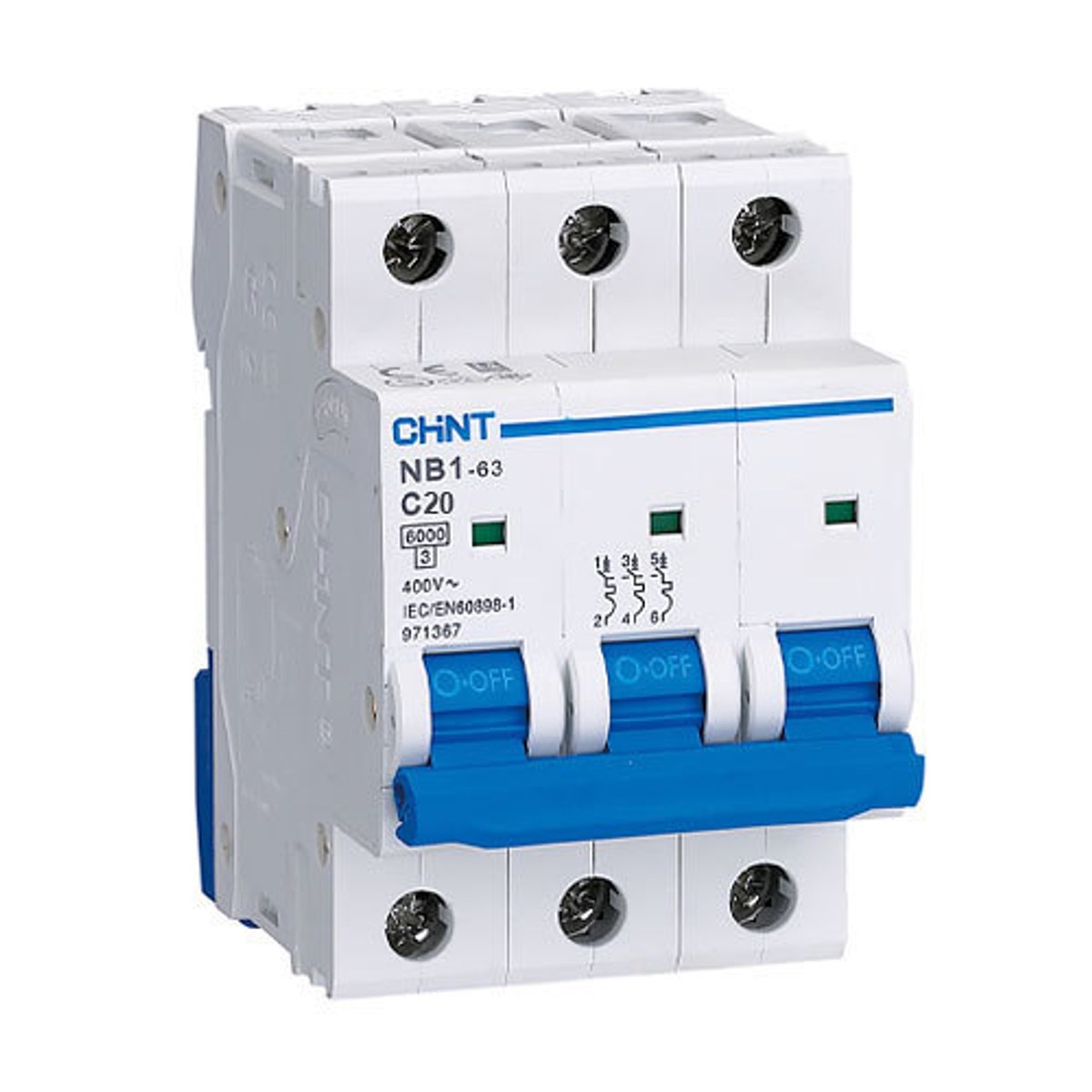

Disjoncteur 3P 20 A courbe C 6 kA 179702

Protection 3 pôles de 20 A contre les surcharges et courts-circuits

Le CHINT NB1-63 référence 179702 protège simultanément trois conducteurs avec un courant assigné de 20 A. Son déclenchement thermique réagit aux surcharges persistantes et son mécanisme magnétique intervient lors d’un court-circuit. Il convient à des départs dont les conducteurs et les récepteurs sont calculés pour 20 A, après vérification du schéma de liaison à la terre et des conducteurs à couper.

Courbe C pour accepter les appels de courant modérés du circuit 20 A

La caractéristique C déclenche la protection magnétique entre cinq et dix fois le courant nominal, selon la plage publiée par CHINT. Sur cette version de 20 A, elle tolère donc mieux un appel bref qu’une courbe B. Elle reste destinée aux charges résistives ou inductives à faible courant d’enclenchement, après calcul de la boucle de défaut.

Pouvoir de coupure de 6 kA à comparer au court-circuit présumé

Le NB1-63 possède un pouvoir de coupure assigné de 6 kA selon IEC/EN 60898-1. Cette valeur doit être supérieure au courant de court-circuit susceptible d’apparaître au point d’installation. Le calibre de 20 A ne remplace pas cette vérification : courant nominal et capacité d’interruption répondent à deux contraintes électriques différentes.

Coupure sur 3 pôles dans un boîtier modulaire de 54 mm

Chaque pôle occupe un module de 18 mm, soit une largeur totale de 54 mm pour cette variante 3P. Le boîtier mesure environ 82 mm de haut et 75,5 mm de profondeur. Le montage s’effectue sur rail DIN TH35-7,5 dans un coffret offrant l’espace, la protection et la dissipation nécessaires.

Bornes jusqu’à 25 mm² et alimentation possible par le haut ou le bas

CHINT indique des bornes acceptant jusqu’à 25 mm², avec un couple de serrage de 2 N·m, ainsi qu’une alimentation possible par le haut ou le bas. Le conducteur réellement admis dépend aussi de sa nature et de son embout. Après pose, le repérage 179702, le serrage et le fonctionnement mécanique doivent être contrôlés hors tension.
