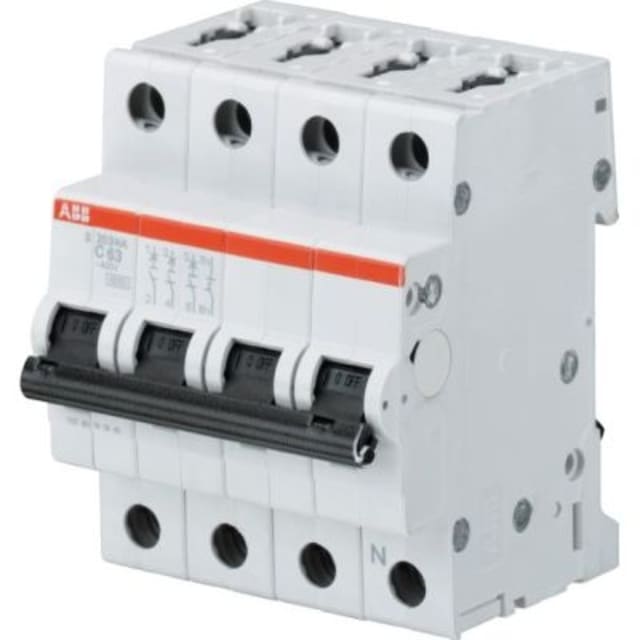

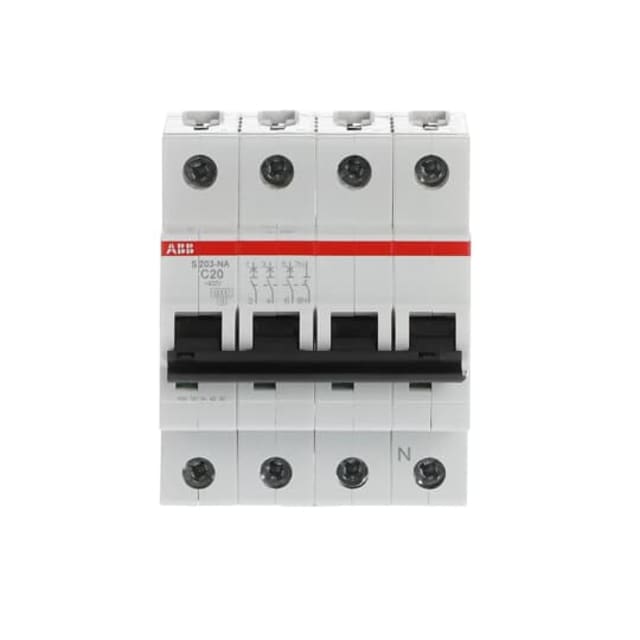

Disjoncteur 3P+N courbe C 20A 6kA 2CDS253103R0204

Disjoncteur modulaire 3P+N 20A courbe C pour protection des départs triphasés

Ce disjoncteur modulaire ABB System pro M compact série S200 est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. En configuration 3P+N, il protège trois pôles tout en intégrant un neutre raccordable, ce qui le rend particulièrement adapté aux départs triphasés avec neutre. Son calibre de 20 A convient aux lignes d’alimentation et circuits terminaux nécessitant une protection précise et stable dans les environnements tertiaires, techniques et industriels.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C répond aux besoins des installations alimentant des charges présentant un courant d’appel modéré, comme de nombreux équipements électriques, petits moteurs, circuits de distribution ou ensembles techniques. Ce profil de déclenchement permet d’éviter les coupures intempestives au démarrage tout en conservant une protection efficace des conducteurs et des appareils raccordés. C’est un choix pertinent lorsqu’il faut concilier continuité d’exploitation et sécurité de l’installation.

Pouvoir de coupure 6 kA en usage modulaire et tenue renforcée selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ce qui le rend adapté aux applications de distribution modulaire où le niveau de court-circuit présumé est compatible avec cette valeur. Il présente également des valeurs Icu de 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2, un point intéressant pour les professionnels qui doivent vérifier la cohérence entre architecture du tableau, exigence normative et niveau de protection attendu. Sa classe de limitation énergétique 3 contribue en outre à limiter les effets thermiques et électrodynamiques lors d’un défaut.

Format 4 modules pratique pour intégration sur rail DIN dans les coffrets

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement dans les tableaux et coffrets modulaires sur rail DIN. Son encombrement maîtrisé facilite l’organisation des départs triphasés dans les armoires de distribution, sans surcharger l’espace disponible. Cette configuration est particulièrement appréciée lorsqu’il faut optimiser le rangement du tableau tout en conservant une lecture claire des protections installées.

Raccordement souple pour conducteurs rigides et multibrins

Le raccordement accepte des conducteurs monofiliaires de 0,75 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de connexion permet de couvrir de nombreux cas d’installation, du départ de circuit classique jusqu’aux liaisons nécessitant des sections plus importantes. Pour l’installateur, cela apporte plus de latitude dans le choix du câblage et simplifie l’intégration du produit dans des tableaux neufs comme en rénovation.

Conçu pour fonctionner dans des conditions électriques et thermiques exigeantes

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Compatible AC/DC et utilisable sur une fréquence de 50 à 60 Hz, il répond aux besoins de nombreuses architectures de distribution. Sa plage de température de fonctionnement de -25 à +55 °C permet son emploi dans des environnements techniques variés, tandis que sa catégorie de surtension 3 et son degré de pollution 3 en font une solution adaptée aux installations de distribution courantes.

Protection modulaire pensée pour les tableaux évolutifs

La possibilité d’ajouter des dispositifs supplémentaires est un avantage important pour faire évoluer le tableau selon les besoins de signalisation, de commande ou d’auxiliaires. Ce point intéressera particulièrement les intégrateurs et tableautiers qui recherchent une protection modulaire capable de s’inscrire dans une logique d’extension ou de maintenance. L’indice de protection IP20 correspond à un usage en enveloppe, dans un tableau correctement conçu pour la distribution et la protection électrique.
