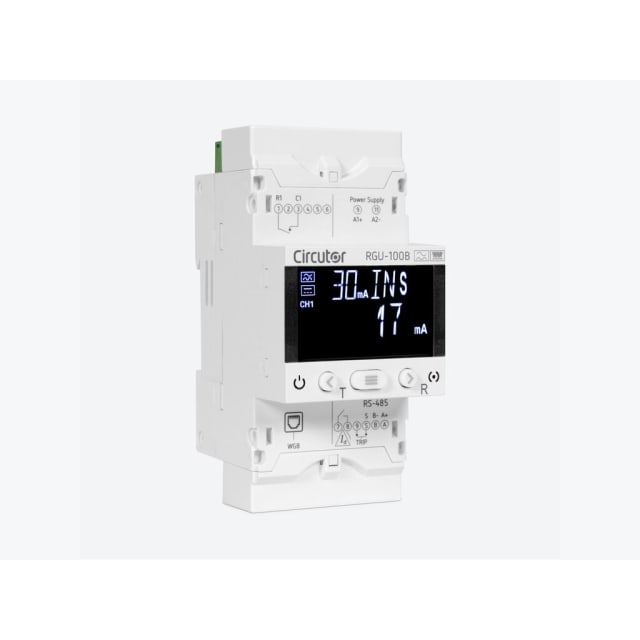

Relais différentiel modulaire type B RGU-100B P11961

Relais différentiel modulaire type B pour charges AC, DC et mixtes

Le RGU-100B est un relais différentiel modulaire type B conçu pour la protection et la surveillance des courants de fuite sur des charges présentant des composantes alternatives, continues ou mixtes. Ce type de détection est particulièrement adapté aux installations où un relais standard ne suffit pas, notamment en présence d’électronique de puissance. Il répond ainsi aux besoins de contrôle différentiel sur des départs sensibles ou techniques nécessitant une surveillance plus avancée des défauts d’isolement.

Adapté aux applications avec variateurs, onduleurs, photovoltaïque et IRVE

Ce relais différentiel modulaire trouve toute sa pertinence sur les équipements susceptibles de générer des courants différentiels complexes, comme les variateurs de vitesse, les onduleurs, les installations photovoltaïques, les bornes de recharge de véhicule électrique, les filtres actifs ou certaines alimentations secourues. Sa compatibilité avec des fréquences allant jusqu’à 2 kHz permet de couvrir des usages modernes où les charges électroniques peuvent perturber une détection différentielle classique.

Réglages précis du seuil différentiel et de la temporisation

Le réglage du courant différentiel assigné de 0,03 à 3 A permet d’adapter finement la protection selon la sensibilité recherchée et la nature du circuit à surveiller. La temporisation réglable apporte une meilleure sélectivité en coordination avec le reste de l’installation, afin de limiter les déclenchements non souhaités et d’optimiser l’exploitation des départs protégés. Ce niveau de paramétrage en fait une solution pertinente aussi bien pour la protection que pour la simple surveillance différentielle.

Affichage, préalarme et exploitation plus lisible sur tableau

Le RGU-100B ne se limite pas à une fonction de déclenchement. Il intègre un relais de préalarme utile pour anticiper une dérive d’isolement avant le défaut franc, ce qui facilite la maintenance préventive et la continuité d’exploitation. Son format modulaire sur 3 modules DIN permet une intégration propre en coffret ou tableau électrique, avec une lecture et une exploitation plus pratiques dans les environnements techniques où la visibilité des informations de défaut est essentielle.

Communication RS-485 Modbus/RTU pour supervision

Grâce à son interface RS-485 avec protocole Modbus/RTU, ce relais différentiel type B peut être intégré dans une architecture de supervision ou de gestion technique. Cette communication facilite la remontée d’informations, le suivi des états et l’intégration dans des systèmes de contrôle centralisés. C’est un avantage concret pour les installations tertiaires, industrielles ou techniques qui nécessitent un monitoring différentiel cohérent avec les autres équipements du tableau.

Montage sur rail DIN et association avec transformateur externe WGB

Ce modèle se monte sur rail DIN et fonctionne avec un transformateur différentiel externe de la série WGB. Cette architecture permet d’adapter le dispositif au circuit à surveiller selon la configuration de l’armoire et le passage des conducteurs. L’utilisation d’un tore externe apporte davantage de souplesse à l’intégration, en particulier sur des installations où l’encombrement, le diamètre de passage ou le type de charge imposent une solution dissociée entre mesure et relais de traitement.

Format compact et caractéristiques adaptées aux environnements techniques

Avec une alimentation en 230 V~, une consommation de 7,5 VA et des dimensions de 52,5 x 118 x 74 mm, ce relais modulaire s’intègre facilement dans les tableaux de protection et de distribution électrique. Son indice de protection IP30, porté à IP40 en façade, ainsi que sa plage de température de service de -10 à +50 °C, le rendent adapté à une implantation en armoire dans des conditions d’exploitation courantes. Sa conformité aux normes IEC 62020, IEC 60755 et IEC 60947-2-M apporte un cadre technique clair pour les intégrateurs et tableautiers recherchant une protection différentielle type B dédiée aux charges exigeantes.
