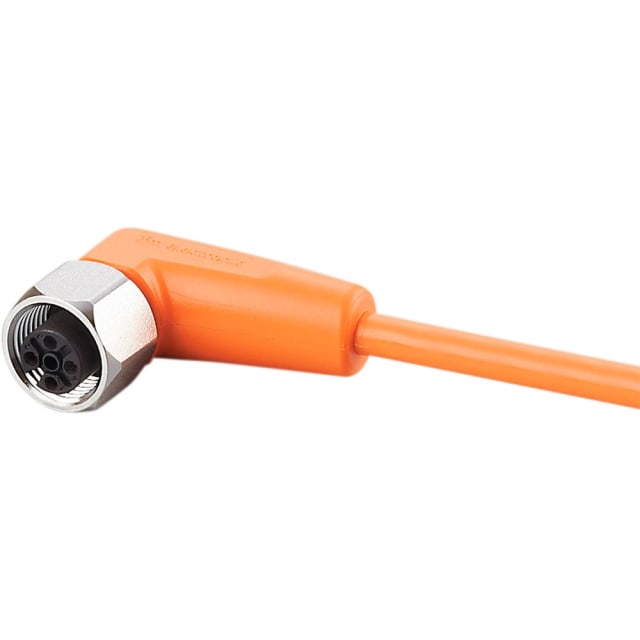

Connecteur femelle coudé M12 5 broches 4 fils EVT004

Connecteur femelle coudé M12 pour raccordement capteurs et automatismes

Ce connecteur femelle coudé M12 est conçu pour le raccordement de capteurs, d’actionneurs et d’équipements d’automatisme en environnement industriel. Sa configuration coudée facilite l’intégration lorsque l’espace est réduit autour des machines, armoires ou organes de détection. Le format M12 à codage A correspond aux usages courants en connectique machine pour les liaisons de signal et d’alimentation sur équipements industriels.

Configuration 4 fils avec câble prémonté de 5 mètres

Le produit est livré avec un câble prémonté de 5 m, en version 4 x 0,34 mm², pour simplifier le câblage sur site et limiter les opérations de montage. Cette longueur apporte une bonne souplesse d’installation entre le point de connexion et le coffret ou l’automate, tout en conservant un câblage propre et rapide à mettre en œuvre. La conception préconfectionnée réduit également les risques d’erreur de raccordement par rapport à une solution assemblée sur place.

Compatibilité électrique adaptée aux applications industrielles

Ce modèle accepte une tension assignée de 250 V AC / 300 V DC avec un courant assigné de 4 A, ce qui le rend adapté à de nombreuses liaisons de capteurs et d’actionneurs. Les contacts dorés favorisent une connexion stable sur les signaux de commande comme sur les échanges électriques de faible intensité. Cette combinaison en fait un choix pertinent pour les installations d’automatisme où la continuité de contact et la tenue de connexion sont essentielles.

Protection renforcée contre l’eau, la poussière et les nettoyages exigeants

Avec ses indices de protection IP65, IP67, IP68 et IP69K, ce connecteur M12 femelle coudé convient aux environnements exposés aux projections, à l’humidité, à la poussière et aux phases de nettoyage soutenues. Il s’intègre donc facilement sur des machines, lignes de production ou zones techniques soumises à des contraintes extérieures élevées. Pour les installations où l’étanchéité du point de connexion compte autant que la compacité, cette version apporte une réponse particulièrement adaptée.

Matériaux pensés pour les contraintes mécaniques d’atelier

Le corps moulé en PVC orange assure une bonne visibilité du câble dans l’installation, ce qui aide au repérage lors de la maintenance ou du cheminement machine. L’écrou en inox 316L apporte une excellente tenue dans les environnements exposés à l’humidité ou aux ambiances contraignantes. Le câble utilise une gaine PVC et une construction qui convient aux applications dynamiques, avec une utilisation possible en chaîne porte-câbles, ce qui répond aux besoins des équipements en mouvement.

Bonne tenue en température et usage sans silicone

Ce connecteur peut être utilisé dans une plage de température ambiante de -25 à 100 °C, ce qui couvre de nombreuses conditions rencontrées en industrie. Sa conception sans silicone constitue un atout pour les applications où ce critère est recherché, notamment pour préserver la compatibilité avec certains process ou environnements techniques spécifiques. Cela permet d’envisager son emploi aussi bien sur machines fixes que sur ensembles soumis à des variations thermiques importantes.

Format compact pour intégration propre sur machine

Avec des dimensions de 26,5 x 15,5 x 36,5 mm, ce connecteur reste compact et facile à positionner au plus près des organes à raccorder. Son orientation coudée limite l’encombrement en sortie de prise et aide à organiser les passages de câble dans les zones où chaque millimètre compte. Pour une machine, un capteur ou un actionneur monté dans un espace étroit, ce format améliore nettement l’intégration par rapport à une sortie droite.

Une solution précise pour les liaisons M12 en connectique machine

Ce connecteur femelle coudé M12 4 fils avec câble de 5 m répond aux besoins de raccordement en connectique machine, matériel industriel et automatisme, lorsqu’il faut une liaison prête à poser, compacte et bien protégée. Il convient particulièrement aux montages nécessitant un format coudé, une connectique M12 codée A et une bonne résistance aux contraintes d’environnement. C’est une solution pertinente pour sécuriser le raccordement des capteurs et actionneurs tout en conservant une installation nette et fonctionnelle.
