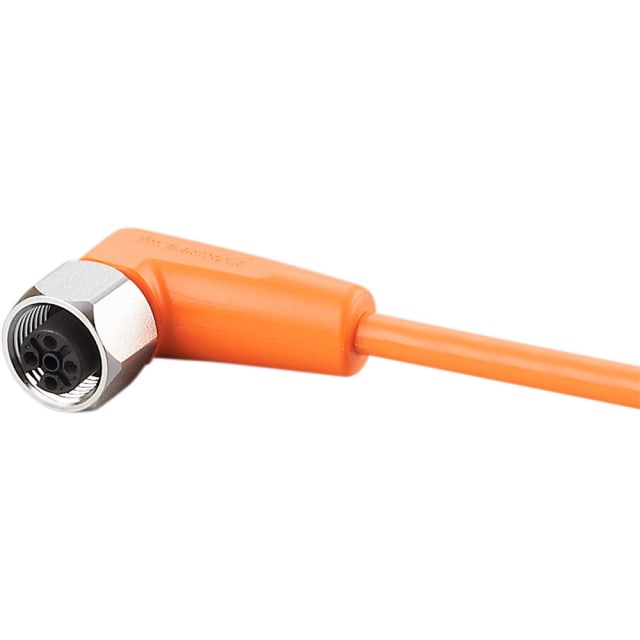

Connecteur femelle coudé M12 5 broches 4 fils EVT005

Connecteur femelle coudé M12 5 broches 4 fils pour raccordement capteurs et actionneurs

Ce connecteur femelle coudé M12 est conçu pour le raccordement de capteurs, d’actionneurs et d’équipements d’automatisme nécessitant une connectique compacte et claire à intégrer. Sa configuration en codage A avec 5 broches et 4 fils convient aux architectures machine où l’encombrement, l’orientation du câble et la tenue en environnement industriel sont déterminants. Le format coudé facilite le passage du faisceau dans les zones peu accessibles, derrière un organe de machine, dans un coffret ou le long d’un châssis.

Format coudé M12 pratique pour les montages compacts

L’orientation coudée permet de limiter la saillie du raccordement et d’améliorer le cheminement du câble dans les installations où chaque millimètre compte. Ce type de sortie est particulièrement adapté aux machines-outils, convoyeurs, modules d’automatisme, îlots de capteurs ou ensembles mobiles. Le corps compact en 26,5 x 15,5 x 36,5 mm simplifie l’intégration tout en gardant une connexion M12 standard, largement utilisée en environnement industriel.

Câble de 10 m en 4 x 0,34 mm² pour liaisons prêtes à poser

Avec sa longueur de câble de 10 m, ce modèle permet de relier directement le point de connexion à l’armoire, au boîtier de dérivation ou à l’équipement de commande sans ajouter de raccord intermédiaire inutile. Sa section 4 x 0,34 mm² convient aux liaisons de signal et d’alimentation usuelles sur capteurs et actionneurs. Le câble orange favorise en plus une identification rapide sur machine, utile pour le repérage visuel lors du câblage, de la maintenance et des interventions techniques.

Protection élevée contre poussière, eau et nettoyages intensifs

Ce connecteur préconfectionné bénéficie d’indices de protection IP65, IP67, IP68 et IP69K, un niveau adapté aux environnements exposés aux projections, aux lavages, à l’humidité ou aux poussières. Il trouve ainsi sa place dans les zones de production exigeantes, y compris lorsque les équipements subissent des nettoyages fréquents. L’association du joint EPDM et de l’écrou en inox 316L participe à une bonne tenue du raccordement dans les ambiances industrielles humides ou soumises à des sollicitations extérieures répétées.

Matériaux techniques adaptés aux environnements industriels

Le câble et le corps moulé en PVC répondent aux besoins des installations fixes ou semi-mobiles recherchant une solution souple à mettre en œuvre. L’écrou de verrouillage en inox 316L est un avantage pour les applications exposées à l’humidité, aux atmosphères agressives ou aux nettoyages réguliers. Les contacts dorés contribuent à maintenir une connexion électrique précise sur les signaux de capteurs et d’automatismes, tandis que le couple de serrage de 0,6 à 1,5 Nm aide à obtenir un montage correct du connecteur.

Plage électrique et thermique adaptée à l’automatisme

Ce cordon de connexion accepte une tension nominale inférieure à 250 V AC et 300 V DC, avec un courant nominal de 4 A. Ces caractéristiques le rendent pertinent pour de nombreux circuits d’automatisme et de raccordement machine. La plage de température de service de -25 à 100 °C, ainsi que la tenue en mouvement de 5 à 100 °C, permet son utilisation dans des conditions thermiques étendues, aussi bien en atelier qu’au sein d’équipements soumis à des variations de fonctionnement.

Conçu pour les applications mobiles et le passage en chaîne porte-câbles

Ce modèle est adapté à l’usage en chaîne porte-câbles, ce qui en fait une solution intéressante pour les ensembles en mouvement. Il supporte un rayon de courbure minimal de 10 fois le diamètre du câble, une vitesse de déplacement jusqu’à 3,3 m/s sur 5 m de course horizontale, une accélération maximale de 5 m/s², plus d’un million de cycles de flexion et une contrainte en torsion de ± 180° par mètre. Ces données sont utiles pour sélectionner un cordon déjà prêt pour des liaisons dynamiques sur machines automatisées.

Un choix pertinent pour la connectique machine et le raccordement d’automatisme

Pour un besoin de connecteur femelle coudé M12 5 broches 4 fils avec câble long déjà assemblé, ce modèle répond à une logique de montage rapide, de repérage simple et d’intégration propre. Il s’adresse aux professionnels recherchant une connectique machine M12 prête à installer sur capteurs, actionneurs, boîtiers de raccordement et équipements industriels. Son équilibre entre format compact, longueur utile, protection élevée et compatibilité avec les environnements techniques en fait une solution efficace pour le câblage industriel quotidien.
