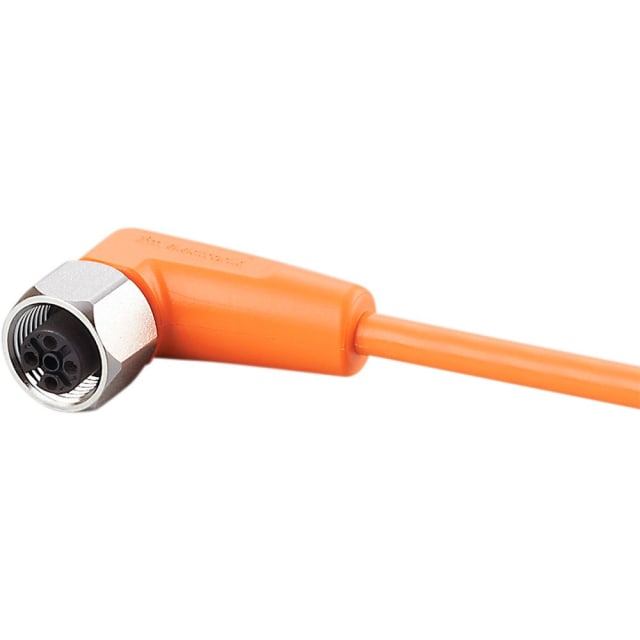

Cordon femelle coudé M12 à 4 contacts 25 m EVT006
Le cordon EVT006 relie un équipement M12 codé A à une extrémité de câble libre sur 25 m. Sa prise femelle coudée comporte quatre contacts dorés, raccordés à quatre conducteurs de 0,34 mm² sous gaine PVC orange. Prévu pour les zones humides et les applications hygiéniques, il dispose d’un écrou inox 316L et de protections IP65, IP67, IP68 et IP69K selon les conditions de montage.
55.77€ HTVA
15 en stock
15 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 55.77€ | 0% |
| 3-5 | 54.65€ | 2% |
| 6-10 | 54.10€ | 3% |
| 11+ | 53.54€ | 4% |
Quatre contacts raccordés à une extrémité libre
EVT006 est un cordon à prise femelle M12 coudée, de codage A, prolongée par une extrémité de câble libre. La documentation fabricant confirme quatre contacts, et non cinq contacts raccordés. Les quatre conducteurs permettent de réaliser la liaison vers les bornes prévues pour le capteur ou l’actionneur concerné.
Un câble PVC de 25 mètres
Le câble orange mesure 25 m et contient quatre conducteurs de 0,34 mm², pour un diamètre extérieur de 4,9 mm. Cette longueur concerne le cordon déployé. Pour un cheminement mobile, le fabricant prescrit un rayon de courbure minimal de dix fois le diamètre du câble, à respecter dans le guidage.
Brochage et limites électriques
Le schéma de connexion associe les contacts 1, 2, 3 et 4 aux fils brun, blanc, bleu et noir. La tension de service est inférieure à 250 V en alternatif ou à 300 V en continu, avec une charge totale maximale de 4 A. L’affectation doit correspondre à celle de l’appareil.
Raccordement en zone humide
La prise moulée en PVC comporte un écrou de verrouillage en acier inoxydable 316L et un joint EPDM. Le fabricant la destine notamment aux zones humides et hygiéniques de l’industrie alimentaire. Les degrés IP65, IP67, IP68 et IP69K décrivent ses protections lorsque le raccordement est réalisé dans les conditions prévues.
Température à considérer selon la pose
La température ambiante générale annoncée s’étend de −25 à +100 °C. Pour un câble en mouvement, la limite basse passe à +5 °C, avec une limite haute de +100 °C. Les conditions liées à la certification cULus limitent quant à elles l’ambiance à +50 °C ; ces domaines ne doivent pas être confondus.
Caractéristiques techniques
| Type | Cordon femelle |
|---|---|
| Forme | Coudé |
| Connecteur | M12 |
| Codage | A |
| Pôles | 4 |
| Fils | 4 |
| Longueur | 25 m |
| Tension nominale | < 250 V AC / < 300 V DC |
| Courant nominal | 4 A |
| Indice de protection | IP65, IP67, IP68, IP69K |
| Température de service | -25...100 °C |
| Matériau de l'écrou | Acier inoxydable 316L |
| Matériau du corps | PVC |
| Couleur du câble | Orange |
| Section conducteurs | 4 x 0,34 mm² |
| Contacts | Dorés |
| Diamètre du câble | 4,9 mm |
| Température en mouvement | 5...100 °C |
| Matière du joint | EPDM |
Produits de la même série que le produit consulté
EVT006 comporte-t-il quatre ou cinq contacts ?
La fiche fabricant EVT006-01 indique quatre contacts dorés et quatre conducteurs. La désignation commerciale « 5P, 4 fils » de certains distributeurs ne doit pas être utilisée pour lui attribuer cinq contacts raccordés.
Quelle différence entre pose fixe et utilisation mobile ?
La plage annoncée est de −25 à +100 °C en général et de +5 à +100 °C en mouvement. En usage flexible, le fabricant indique un rayon de courbure minimal égal à dix fois le diamètre du câble.
Quels fils correspondent aux contacts numérotés ?
Le schéma fabricant associe le contact 1 au fil brun, le 2 au blanc, le 3 au bleu et le 4 au noir. Le brochage de l’appareil raccordé doit correspondre à cette affectation.
Le câble de 25 m impose-t-il un colis long de 25 m ?
Non. Les 25 m décrivent la longueur électrique du cordon déployé. Les dimensions et le poids de son conditionnement doivent être établis séparément pour déterminer le transport.
Quels éléments assurent la fermeture du raccordement ?
La prise coudée M12 de codage A possède un écrou de verrouillage en inox 316L et un joint EPDM. Les indices de protection annoncés nécessitent un accouplement et un montage conformes aux indications du fabricant.
