Connecteur femelle MC4 pour module PV PV-KBT4/10II

Connecteur femelle MC4 conçu pour le raccordement des modules photovoltaïques

Le connecteur femelle MC4 PV-KBT4/10II est destiné aux liaisons de câbles dans les installations photovoltaïques. Il permet de réaliser un raccordement propre et précis sur câble solaire de section 10 mm², avec une géométrie adaptée aux assemblages courants de modules PV, de chaînes DC et de liaisons de production. Son format compact facilite l’intégration dans les environnements où l’encombrement et la bonne tenue du câblage comptent autant que la continuité électrique.

Compatible avec câble solaire 10 mm² et diamètre extérieur 7,0 à 8,8 mm

Cette version est prévue pour les conducteurs de 10 mm² et pour un diamètre extérieur de câble compris entre 7,0 et 8,8 mm. Ce point est essentiel pour obtenir un montage cohérent entre l’isolant, le serrage et le corps du connecteur. En pratique, cela aide à sécuriser la tenue mécanique du câble et à conserver un assemblage net, particulièrement utile sur les lignes photovoltaïques où la stabilité du raccordement est recherchée sur toute la longueur du champ solaire.

Connexion par sertissage pour un montage technique maîtrisé

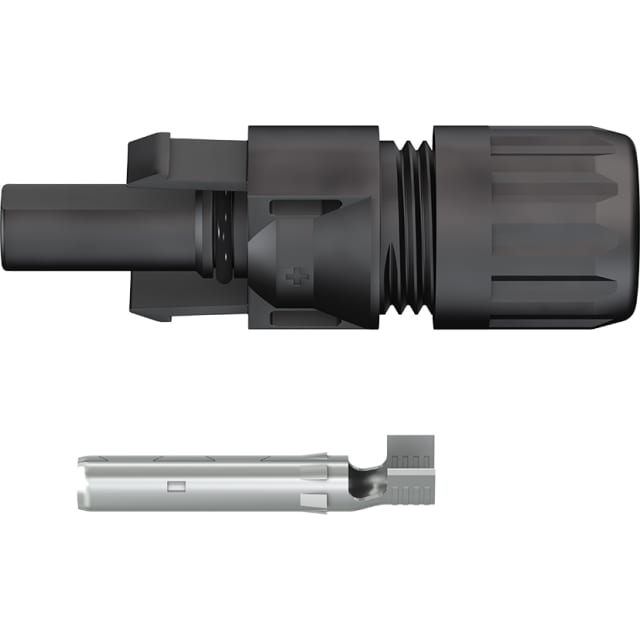

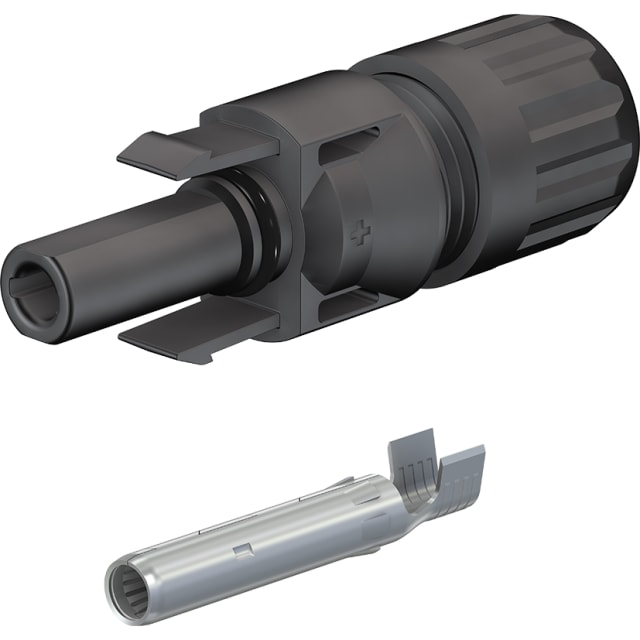

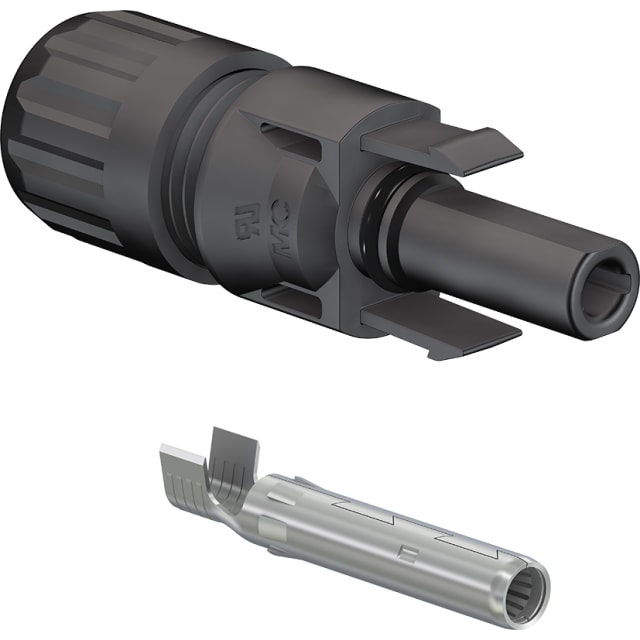

Le raccordement s’effectue par sertissage avec une ouverture de sertissage de 6,5 mm. Ce principe convient aux montages soignés en atelier comme sur chantier, avec une mise en œuvre adaptée aux exigences des câbles solaires de forte section. Le contact séparé visible sur le produit permet un assemblage précis avant insertion dans le corps isolant. Pour l’installateur, cela se traduit par une connexion pensée pour les montages photovoltaïques structurés, avec un bon maintien de l’ensemble et une installation plus régulière sur séries de connecteurs identiques.

Adapté aux circuits photovoltaïques jusqu’à 1000 V DC et 45 A

Le connecteur femelle MC4 PV-KBT4/10II est donné pour une tension assignée de 1000 V DC et un courant assigné de 45 A. Il répond ainsi aux besoins des applications photovoltaïques nécessitant un connecteur compatible avec des intensités soutenues et des lignes DC dédiées aux modules solaires. Cette capacité en fait un choix pertinent pour les câblages où la section 10 mm² est utilisée pour limiter les pertes sur certaines longueurs ou pour accompagner des configurations demandant une réserve de passage adaptée.

Faible résistance de contact pour préserver la continuité électrique

Avec une résistance de contact inférieure à 0,25 mΩ, ce connecteur est conçu pour limiter l’impact du point de connexion dans la chaîne électrique. Cet aspect est particulièrement important en solaire, où la multiplication des raccords impose de maintenir une continuité stable entre les modules, les rallonges et les entrées d’équipement. Une faible résistance de contact contribue à conserver un passage du courant plus propre au niveau de la jonction et à mieux accompagner les performances attendues d’un câblage photovoltaïque bien dimensionné.

Tenue adaptée aux conditions thermiques des installations extérieures

Sa plage de température de fonctionnement s’étend de -40 °C à 85 °C, ce qui le rend adapté aux variations thermiques rencontrées sur les installations photovoltaïques. En toiture, en ombrière ou sur structure au sol, les connecteurs sont soumis à des écarts de température marqués entre le froid, l’échauffement du câble et l’exposition au rayonnement. Cette amplitude permet d’intégrer le connecteur dans des ensembles destinés à fonctionner sur la durée, sans sortir du cadre habituel des contraintes rencontrées en environnement solaire.

Format compact et protection au toucher pour une intégration propre

Avec une longueur de 58 mm et un gabarit de 18,8 x 18,8 mm, ce connecteur reste compact tout en conservant un format facile à manipuler lors du montage. Son indice de protection IP2X participe à la protection au toucher lorsqu’il n’est pas accouplé, ce qui constitue un point utile lors des phases de câblage et de préparation. Son niveau de pollution 3 et sa tension de choc assignée de 16 kV complètent un profil technique adapté aux raccordements photovoltaïques, là où la maîtrise des interfaces de connexion est déterminante pour un câblage clair, cohérent et bien organisé.
