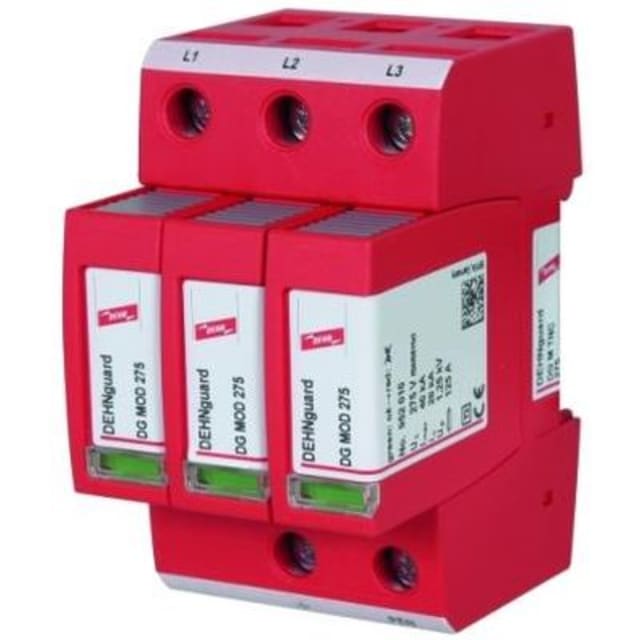

Parasurtenseur type 2 tripolaire TNC 275V 952300

Parafoudre type 2 tripolaire conçu pour réseaux TN-C

Ce parasurtenseur type 2 tripolaire 275 V est destiné à la protection des installations basse tension exposées aux surtensions transitoires. Sa configuration 3 pôles en mode 3+0 correspond à une utilisation sur réseau TN-C, avec une protection adaptée des trois phases. Il s’intègre naturellement dans un tableau électrique lorsque l’objectif est de limiter les effets des surtensions d’origine atmosphérique ou de commutation sur les équipements raccordés.

Protection efficace contre les surtensions transitoires

Ce modèle dispose d’un courant nominal de décharge de 20 kA en onde 8/20 µs et d’un courant de décharge maximal de 40 kA. Ce niveau de performance permet d’absorber des impulsions de surtension importantes tout en contribuant à préserver les circuits et appareils sensibles en aval. Son niveau de protection est donné à 1,5 kV, avec un niveau de protection L-N de 1,25 kV et N-PE de 1,5 kV, pour une limitation cohérente des surtensions au sein de l’installation.

Adapté à une tension permanente AC maximale de 275 V

Avec une tension nominale AC de 230 V et une tension permanente AC maximale de 275 V, ce parafoudre convient aux applications où une protection de type 2 est recherchée sur un réseau triphasé TN-C. Ce calibrage permet de répondre aux besoins courants de protection dans les tableaux de distribution, en apportant une solution dédiée aux environnements nécessitant un dispositif spécifiquement prévu pour cette architecture de réseau.

Format modulaire pour intégration en tableau

Le montage sur rail DIN 35 mm facilite l’intégration dans les coffrets et armoires électriques. Son encombrement de 3 TE permet une implantation propre et rationnelle dans le tableau, sans complexifier l’organisation des appareillages de protection. Cette conception modulaire est particulièrement appréciée lors des installations neuves comme en rénovation, lorsqu’il faut ajouter une protection contre les surtensions dans un espace maîtrisé.

Connexion simple avec sections de conducteurs adaptées

Ce parasurtenseur accepte jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur flexible à brins fins. Ces capacités de raccordement offrent une bonne compatibilité avec les sections couramment utilisées dans les tableaux de distribution. L’appareil est prévu pour trois conducteurs hors conducteur de protection, ce qui correspond à sa conception tripolaire pour réseau TN-C.

Signalisation optique pour un contrôle visuel rapide

La présence d’une signalisation optique en face avant permet de vérifier rapidement l’état du parafoudre lors des opérations de contrôle et de maintenance. Cette lecture visuelle directe est pratique pour le suivi de l’appareil dans le tableau, sans accessoire complémentaire. Ce modèle ne comporte pas de contact de télésignalisation, ce qui en fait une solution orientée tableau local avec contrôle visuel sur l’appareil.

Coordination avec les protections amont du tableau

Ce modèle présente une résistance aux courts-circuits Isccr de 50 kA et admet une protection maximale contre les surintensités de 125 A en connexion parallèle par fusible, ainsi que 100 A en connexion en série. Il ne dispose ni de fusible intégré ni de protection intégrée contre les courts-circuits, ce qui implique de respecter la coordination avec les dispositifs amont du tableau pour une mise en oeuvre conforme et cohérente.

Une solution ciblée pour protéger les équipements en aval

Ce parasurtenseur type 2 tripolaire TN-C constitue un choix pertinent pour renforcer la protection des tableaux et des circuits alimentant automatismes, appareillages, commandes, alimentation d’équipements techniques et récepteurs sensibles. Son indice de protection IP20 le destine à une installation en enveloppe adaptée, dans un environnement de tableau électrique, avec une fonction claire : limiter l’impact des surtensions et contribuer à la continuité de service des équipements raccordés.
