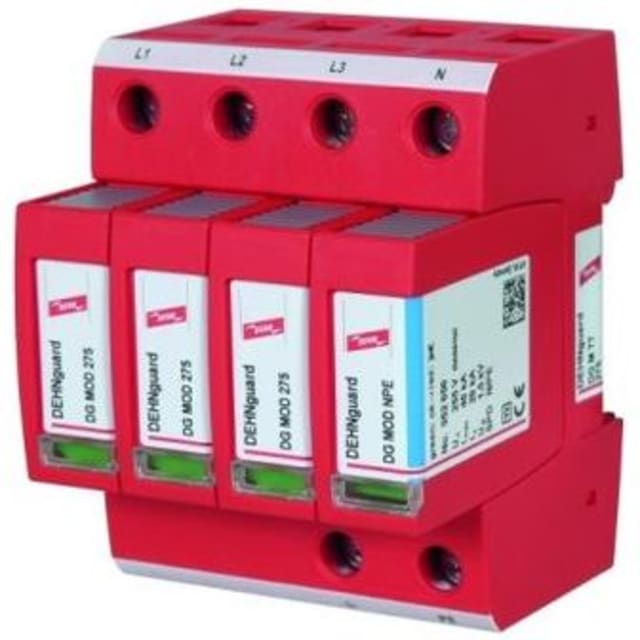

Parafoudre type 2 tétrapolaire pour réseau TT et TN-S

Ce parasurtenseur type 2 tétrapolaire DEHNguard M TT 275 est conçu pour la protection des installations alimentées en réseau TT et TN-S, selon un schéma 3+1. Il protège efficacement les trois phases et le neutre contre les surtensions transitoires d’origine atmosphérique ou liées aux manœuvres électriques. Sa configuration modulaire répond aux besoins des tableaux de répartition où une protection coordonnée, compacte et claire au câblage est recherchée.

Protection adaptée aux surtensions transitoires en tableau électrique

Avec un courant nominal de décharge de 20 kA et un courant maximal de décharge de 40 kA selon l’onde 8/20 µs, ce parafoudre est dimensionné pour absorber les surtensions induites avant qu’elles n’atteignent les équipements sensibles. Son niveau de protection inférieur ou égal à 1,5 kV entre L-N et N-PE permet de limiter la contrainte appliquée aux appareils raccordés en aval, ce qui en fait une solution pertinente pour la protection des circuits terminaux, automatismes, électroniques de commande et matériels connectés au tableau.

Conception modulaire pratique pour intégration sur rail DIN

Le format modulaire en 4 éléments s’installe sur rail DIN 35 mm, ce qui facilite son intégration dans les coffrets et armoires électriques. La conception en base et modules enfichables simplifie l’implantation dans le tableau et permet une lecture rapide de l’état du dispositif en façade. Ce format convient particulièrement aux installations où l’optimisation de l’espace, la lisibilité du montage et la maintenance en face avant sont importantes.

Signalisation visuelle directement lisible en façade

Le parafoudre dispose d’une signalisation optique sur l’appareil, visible en face avant. Cette indication permet de contrôler rapidement l’état des modules sans instrumentation complémentaire, ce qui facilite les vérifications périodiques lors des opérations de maintenance du tableau. Cette lecture immédiate est appréciable dans les environnements techniques où le diagnostic visuel doit rester simple et rapide.

Caractéristiques électriques cohérentes pour une installation maîtrisée

Prévu pour une tension nominale AC de 230 V avec une tension permanente maximale de 275 V, ce parasurtenseur type 2 répond aux besoins de protection sur réseaux correspondants. Il admet une résistance aux courts-circuits de 50 kA et peut être associé à une protection contre les surintensités jusqu’à 125 A en connexion parallèle ou 100 A en connexion en série, selon l’architecture retenue. L’appareil n’intègre ni fusible ni protection interne contre les courts-circuits, ce qui permet de l’intégrer dans une stratégie de protection clairement définie au niveau du tableau.

Raccordement net et compatible avec des sections courantes de tableau

Ce modèle accepte des conducteurs rigides jusqu’à 35 mm² ainsi que des conducteurs souples jusqu’à 25 mm². Cette capacité de raccordement facilite son association avec les sections couramment utilisées dans les tableaux de distribution et les départs de protection. Pour l’installateur, cela se traduit par une mise en œuvre plus souple, un câblage propre et une adaptation plus simple aux contraintes d’encombrement et de cheminement des conducteurs.

Une solution pertinente pour sécuriser les équipements en aval

Dans une installation exposée aux surtensions transitoires, ce parafoudre modulaire constitue une réponse technique adaptée pour préserver la continuité de fonctionnement des équipements raccordés en aval. Il trouve naturellement sa place dans les tableaux de protection et de distribution alimentant des circuits avec électronique sensible, commandes, appareillages communicants ou équipements techniques. Son positionnement en protection de tableau permet de réduire l’impact des surtensions sur l’ensemble de l’installation tout en conservant une intégration sobre et rationnelle.
