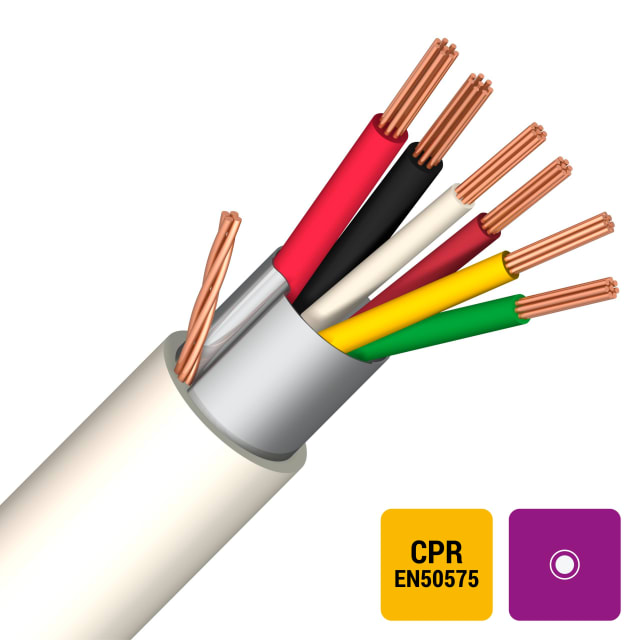

Câble alarme blindé avec alimentation 2×0,75+10×0,22 Eca

Câble alarme blindé avec alimentation pour liaisons de sécurité et de commande

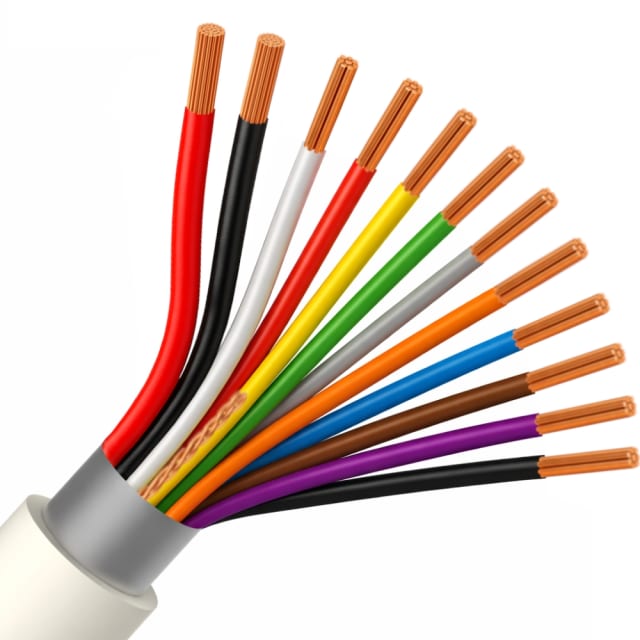

Ce câble alarme blindé avec alimentation 2×0,75+10×0,22 Eca est conçu pour les installations où il faut regrouper, dans une seule liaison, les conducteurs dédiés aux signaux d’alarme et les conducteurs d’alimentation. Sa configuration associe 10 conducteurs de 0,22 mm et 2 conducteurs de 0,75 mm², ce qui facilite le câblage des équipements de détection, de report ou de commande tout en limitant la multiplication des câbles sur chantier. Son format rond et sa gaine extérieure blanche en PVC permettent une intégration propre dans les cheminements techniques.

Association pratique entre transmission de signaux et apport d’énergie

L’intérêt principal de ce câble réside dans sa structure mixte : les âmes de 0,22 mm conviennent aux échanges d’informations, tandis que les 2 conducteurs de 0,75 mm² sont adaptés à l’alimentation de certains équipements ou modules associés. Cette combinaison est particulièrement utile pour les systèmes d’alarme, d’asservissement et de commande qui exigent à la fois une circulation de données de contact et une alimentation dédiée. Elle permet de rationaliser l’installation, de gagner du temps au tirage et de simplifier l’identification des circuits grâce au repérage par couleur.

Blindage global par feuille pour limiter les perturbations

Le blindage global par feuille apporte une protection supplémentaire contre les perturbations électromagnétiques susceptibles d’affecter les signaux basse intensité. Dans les environnements où plusieurs circuits cohabitent, ce type de construction aide à préserver la stabilité de transmission et à mieux sécuriser les échanges entre centrale, détecteurs, périphériques ou modules de commande. Pour l’installateur, c’est un choix pertinent lorsque la propreté du signal compte autant que la compacité du câblage.

Conducteurs cuivre souples pour une pose plus confortable

Les conducteurs en cuivre nu avec âme souple de classe 5 apportent une bonne maniabilité au moment du passage en gaine, en coffret ou en cheminement technique. Cette souplesse est appréciable pour les raccordements dans les espaces réduits, les courbures ou les reprises en boîte. Avec un diamètre extérieur d’environ 6,6 mm, le câble conserve un encombrement mesuré, ce qui facilite son intégration dans des installations de sécurité ou de commande où l’optimisation de place est souvent recherchée.

Gaine PVC blanche et comportement au feu Eca

La gaine extérieure en PVC blanc offre une finition sobre et discrète, adaptée aux installations intérieures. Le classement de réaction au feu Eca selon EN 13501-6 répond aux attentes courantes pour ce type de câble en environnement technique. Ce modèle est également identifié comme ne devant pas être posé en faisceau ou en nappe, un point important à prendre en compte pour respecter les conditions de mise en œuvre prévues. Sa construction PVC/PVC en fait une solution claire à sélectionner pour les réseaux d’alarme et de sécurité nécessitant une référence bien définie.

Dimensions, courbure et conditions de service à connaître

Ce câble est proposé en rouleau de 100 m, un format pratique pour les installations neuves comme pour les opérations de maintenance ou d’extension. Son rayon de courbure minimal est de 10 fois le diamètre extérieur, ce qui aide à anticiper correctement les passages et les réserves de câblage. En service statique, il est prévu pour une plage de température de -15 à +70 °C. Ces données sont utiles pour préparer une pose cohérente avec les contraintes du site, notamment dans les locaux techniques, armoires ou circulations de bâtiment.

Un choix pertinent pour les installations d’alarme structurées

Grâce à son architecture 2×0,75+10×0,22, à son blindage global et à sa gaine blanche discrète, ce câble alarme blindé avec alimentation répond bien aux besoins des professionnels qui recherchent une liaison fonctionnelle, lisible et pratique à mettre en œuvre. Il convient particulièrement aux applications de sécurité et de commande où la séparation entre alimentation et information doit rester claire sans alourdir l’installation. Pour un câblage plus ordonné, plus compact et mieux adapté aux équipements d’alarme, cette configuration constitue une solution technique efficace.
