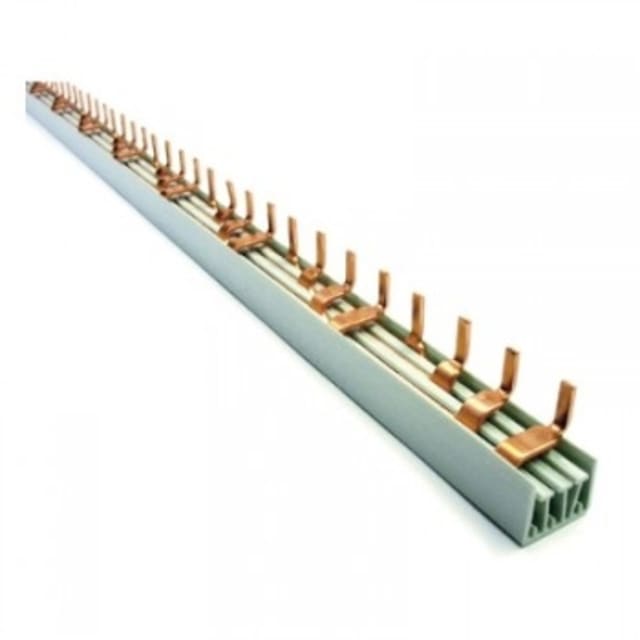

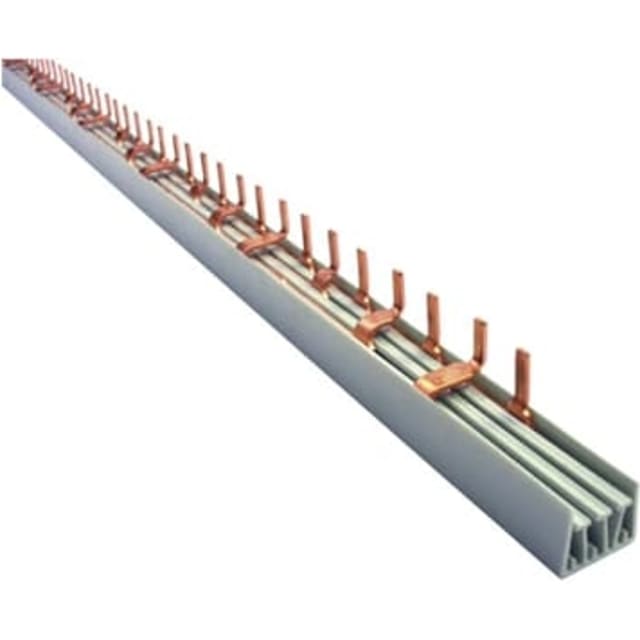

Peigne de raccordement 4P 10 mm² 3 phases + neutre

Peigne de raccordement 4P 10 mm² pour distribution 3 phases + neutre

Ce peigne de raccordement 4P 10 mm² est conçu pour assurer l’alimentation commune de plusieurs appareils modulaires en configuration 3 phases + neutre dans un tableau électrique. Sa géométrie à goupilles permet un pontage propre, régulier et rapide entre les modules compatibles, tout en simplifiant l’organisation du câblage sur rail DIN. Grâce à sa structure 4 pôles, il convient aux montages où la continuité des trois phases et du neutre doit être maintenue de manière claire sur toute la rangée.

Format 54 modules adapté aux ensembles multipolaires

Avec une largeur de 54 unités de division et une longueur de 1016 mm, ce peigne s’adresse aux tableaux nécessitant une distribution linéaire sur une grande rangée d’appareillage. Il est prévu pour alimenter jusqu’à 27 appareils, ce qui le rend particulièrement pratique pour les ensembles modulaires à plusieurs départs. Ce format permet aussi d’optimiser le temps de préparation en atelier ou sur chantier, avec une base de raccordement homogène facile à ajuster selon la composition réelle du tableau.

Connexion par goupilles pour appareillage modulaire compatible

L’exécution du raccordement électrique par goupille facilite l’insertion dans les bornes prévues pour ce type de liaison. Cette conception est recherchée pour obtenir un pontage net entre protections et appareils de distribution, sans multiplication de conducteurs souples ou rigides entre chaque module. Le résultat est un câblage plus lisible, plus compact et mieux maîtrisé lors de l’assemblage du tableau, notamment sur les lignes en tétrapolaire.

Section 10 mm² et intensité assignée de 80 A

Sa section de 10 mm² et son courant permanent assigné de 80 A le destinent aux distributions modulaires où une alimentation commune stable est nécessaire sur plusieurs équipements. Ce niveau de section permet de répondre aux besoins courants des tableaux résidentiels évolués, tertiaires légers ou petits ensembles de distribution, tout en conservant un encombrement maîtrisé dans l’armoire. C’est un choix pertinent lorsque l’on recherche une liaison de phase et de neutre cohérente avec une rangée modulaire complète.

Version 4 pôles avec neutre dédié

Ce modèle est adapté aux appareils équipés d’un conducteur N, ce qui en fait une solution directement exploitable pour les architectures 3 phases + neutre. La présence du neutre dans le peigne permet d’uniformiser la distribution sur les appareils concernés et d’éviter les solutions de repiquage plus lourdes à mettre en œuvre. Cette configuration est particulièrement utile pour les installations où l’équilibrage des phases et la continuité du neutre font partie intégrante de la conception du tableau.

Isolation intégrée pour un montage plus propre dans le tableau

Le peigne est isolé, avec des parties conductrices en cuivre intégrées dans un profil de protection, ce qui améliore la tenue du câblage dans l’environnement du coffret. Cette conception favorise une implantation plus ordonnée et limite l’exposition des zones conductrices sur la longueur du rail. Dans un tableau fortement équipé, cette présentation facilite également les interventions de repérage, de coupe à longueur et d’intégration au plus près de l’appareillage modulaire.

Caractéristiques électriques adaptées à la distribution modulaire

Ce peigne de raccordement 4P présente une tension maximale de service de 500 V, une tension de choc assignée de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces données confirment son positionnement pour les applications de distribution électrique modulaire exigeant une continuité d’alimentation structurée sur rail. Pour l’installateur comme pour le tableautier, il constitue une solution efficace pour créer une ligne de pontage 3 phases + neutre claire, compacte et parfaitement adaptée aux appareils de la gamme ABB VY compatibles.
